FMAP-6400通用型壓力分布測試系統
型 號：FMAP-6400
原產地：
用 途：柔性傳感器超薄的厚度（0.2mm），大量的測點（6000多測點）能夠將整個接觸面的壓力以2D彩色圖的方式表現出來，方便客戶更好的進行科研與檢測
系統綜述
一套專用于工業測試與科研的系統，可測量接觸面的接觸壓力分布情況。柔性傳感器超薄的厚度（0.2mm），大量的測點（6000多測點）能夠將整個接觸面的壓力以2D彩色圖的方式表現出來，方便客戶更好的進行科研與檢測。FORCE MAPPING廣泛應用于新能源電池檢測，包裝機械，汽車，電路板，機器人，船舶，自動化產線等多個領域。

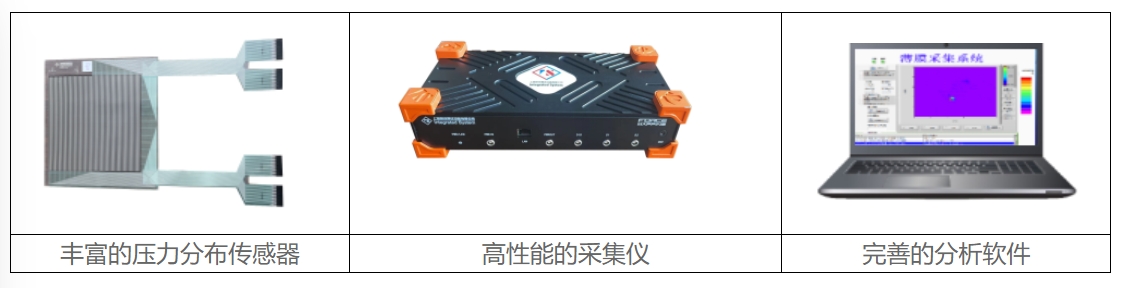

系統配置

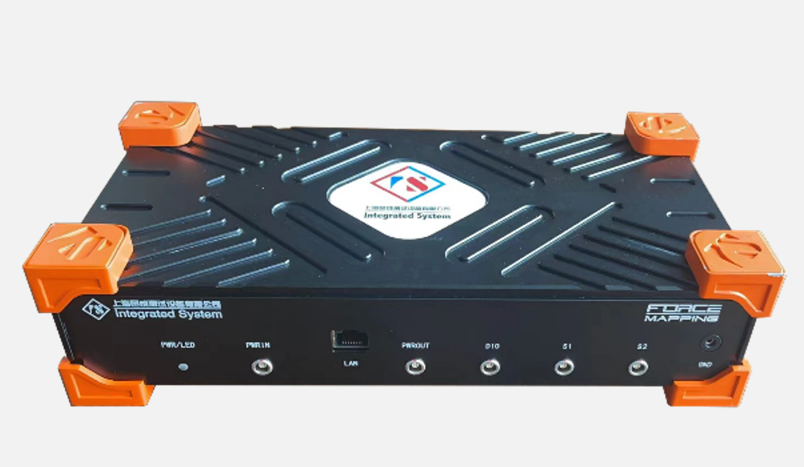

系統參數：采集器FMAP-360
- 采樣率： 20Hz，100Hz，300Hz，600Hz，支持動、靜態測試
- 測點數：80x80測點（根據薄膜壓力傳感器）
- 擴展能力：可擴展同時連接16臺主機
- A/D：16位 通訊方式：以太網
- 支持模擬量信號采集

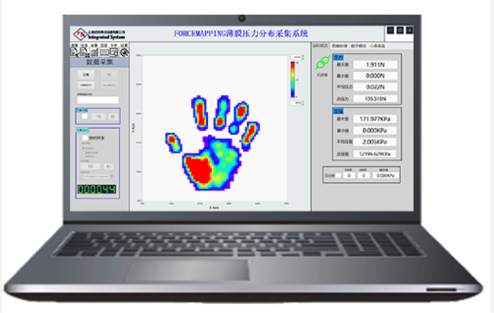

系統參數：FORCE MAPPING分析軟件
- 顯示：2D、3D、等高線，實時傳感器數據同步顯示
- 數據存儲：壓力數據快照，CSV文件導出
- 數據回放：編輯幀，選擇幀數范圍導出
- 設置參數：數據單位、采樣率、圖像導出、數據處理、校準處理
- 分析功能：大、小、平均、峰值，記錄重心偏移及重量分布、不同區域壓力隨時間的變化曲線
系統參數：常用傳感器
型號 |
尺寸 |
量程 |
測點數 |
測點密度 |
分辨率 |
使用范圍 |
6360壓力分布傳感器 |
520x483 |
20kpa，200kpa, |
3600測點 |
2.04點/cm2 |
0.2% |
各類輪胎壓力分布； |
6120壓力分布傳感器 |
120x150 |
50、350，1000，3500、7500、21000kpa |
2888測點 |
16點/cm2 |
0.2% |
鋰電池壓力測試， |
5245壓力分布傳感器 |
245x245 |
0～200kpa |
1800測點 |
3點/cm2 |
0.2% |
鋰電池壓力測試， |
6260壓力分布傳感器 |
260x260 |
0～50Mpa可定制 |
6084測點 |
9點/cm2 |
0.2% |
鋰電池壓力測試， |
6933壓力分布傳感器 |
304x 106 |
300kpa，500kpa，1000kpa，1200kpa |
1933測點 |
16測點/cm2 |
0.2% |
鋰電池壓力測試， |
3024壓力分布傳感器 |
260x34 |
70/300/600/1500kpa |
1326測點 |
15測點/cm2 |
0.2% |
接觸壓力、車窗 |
3416壓力分布傳感器 |
416x 386 |
42kpa |
1558測點 |
1測點/cm2 |
0.2% |
接觸壓力、土壓力、床墊、座椅等 |
支持各類傳感器定制 |
max：1mx1m |
20kpa，50kpa，1/3/5/10/30/50/100Mpa可選 |
0～6400測點 |
0～36測點/cm2 |
0.2% |
各類場景應用 |
