高能全息透射成像系統
型 號：nanoVoxel4000
原產地：國產
用 途：
高能全息透射成像系統

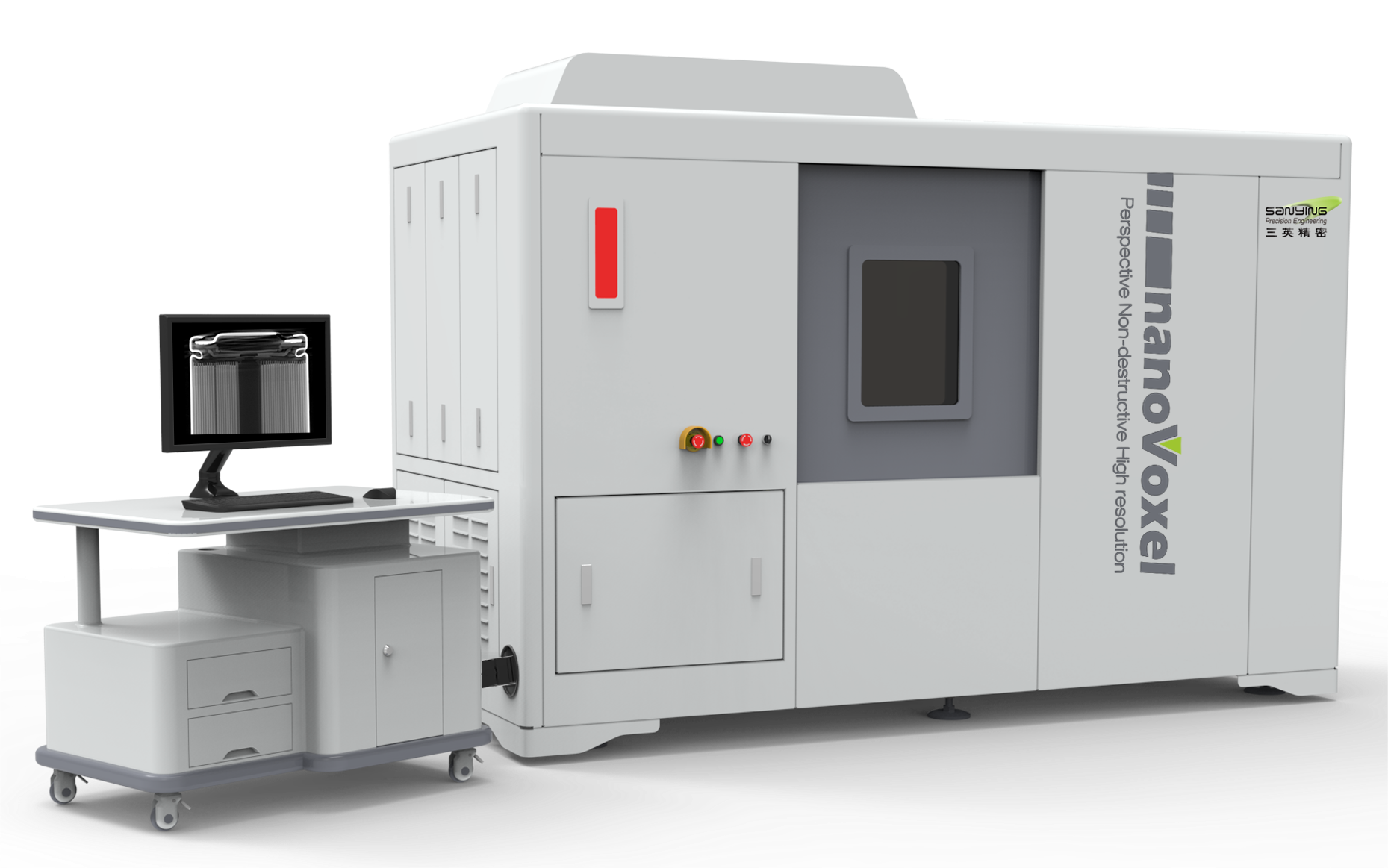

nanoVoxel4000外觀示意圖
1 系統主要指標及配置單
No. |
產品描述 |
數量 |
1 |
整體指標 |
|
|
設備名稱：高能全息透射成像系統 設備型號：nanoVoxel4000
無損/透視/高分辨/三維成像及分析研究 最高像素分辨率：2μm 最高空間分辨率： 3μm（空間分辨率卡實拍） 樣品掃描最高尺寸：600mm 樣品可放置空間：≥φ600㎜×h800㎜ 亞像素超分辨成像功能 探測器高頻抖動防偽影功能 多種掃描成像模式：如DR投影，圓軌跡錐束CT，超視野錐束CT，螺旋錐束CT，有限角錐束CT，偏置錐束CT，自動拼接錐束CT， 原位力學加載拓展功能
|
1 |
2 |
高能微焦點X射線源系統 |
|
|

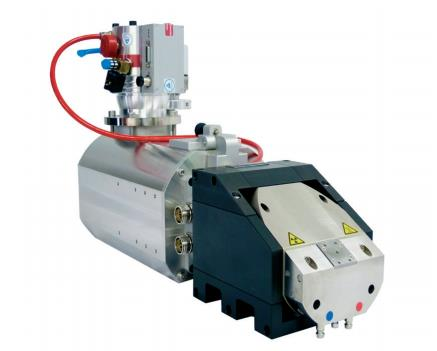

開放式折射靶微焦點X射線源系統：（開放式結構易于更換燈絲，主體可終身使用）
最高電壓： 300kV 最大功率： 350W 靶類型：高功率靶 靶 材：鎢 即插即用長壽命燈絲：配送6根 |
1 |
3 |
探測器部分 |
|
|
非晶硅大視野平板探測器系統：
像素矩陣3072pixel×3072pixel 成像面積≥425mm×425mm A/D動態范圍16bit 高頻抖動功能，可有效去除CT投影數據采集中探測器像素單元響應不一致等產生的偽影 |
1 |
4 |
高精度機械運動控制系統 |
|
|
基于大理石材質運動平臺基座的全電腦控制高精度機械系統，各電動平移臺工作距離連續可調，并設置防碰撞限位開關； 高精度機械旋轉掃描平臺： 旋轉范圍：≥360o 1、射線源Z軸600mm； 2、探測器Z軸行程600mm； 3、轉臺X軸行程1000mm； 4、轉臺Y軸行程250mm； 5、轉臺承重100kg 6、最大SDD 1300mm（探測器沿X方向固定，決定幾何放大比） |
1 |
5 |
射線防護部分 |
|
|
射線屏蔽采用超大箱體，方便二次開發拓展，內置安全鎖，X射線開啟顯示，可視透明防輻射窗口，方便在設備運行過程中從窗口觀察樣品情況。 輻射劑量當量<1μSv/h（在距離箱體外20mm的任何位置），優于國家GBZ117-2015《工業X射線探傷室衛生防護標準》要求及環評要求。 |
1 |
6 |
具有原位多場耦合加載系統 |
|
7 |
前端掃描機+后端GPU高速處理工作站 |
|
|
前端機 英特爾酷睿四核CUP處理器； 金士頓 8G內存； 三星（SAMSUNG）512GB SSD固態硬盤； 希捷(Seagate) 4TB機械硬盤； 戴爾（DELL） U2412M 24英寸16:10 IPS屏顯示器； Win 7 專業版（64位）； |
1 |
|
后端機（帶GPU加速的高速工作站） 英特爾酷睿八核CUP處理器； 金士頓(Kingston) 256G內存； NVIDIA高性能顯卡； 三星（SAMSUNG）1TB SSD固態硬盤； 希捷(Seagate) 16TB企業級機械硬盤； 戴爾（DELL） U2412M 24英寸16:10 IPS顯示器； Win10 專業版（64位）； 羅技（Logitech）無線鍵鼠套裝； |
1 |
8 |
操作臺 |
|
|
人體工學用戶操控臺 |
1 |
9 |
數據系統軟件包 |
|
|
系統控制及數據采集軟件VOXEL STUDIO SCAN |
1 |
|
三維斷層掃描圖像重構軟件VOXEL STUDIO RECON |
1 |
|
三維視圖軟件 |
1 |
|
孔隙吼道分析軟件 |
|
10 |
操作手冊 |
|
|
操作手冊（印刷版和電子版） |
1 |
2、軟件清單及功能參數介紹
No. |
產品描述 |
數量 |
|
1 |
系統控制及數據采集軟件 |
||
|
軟件名稱：系統控制及數據采集軟件

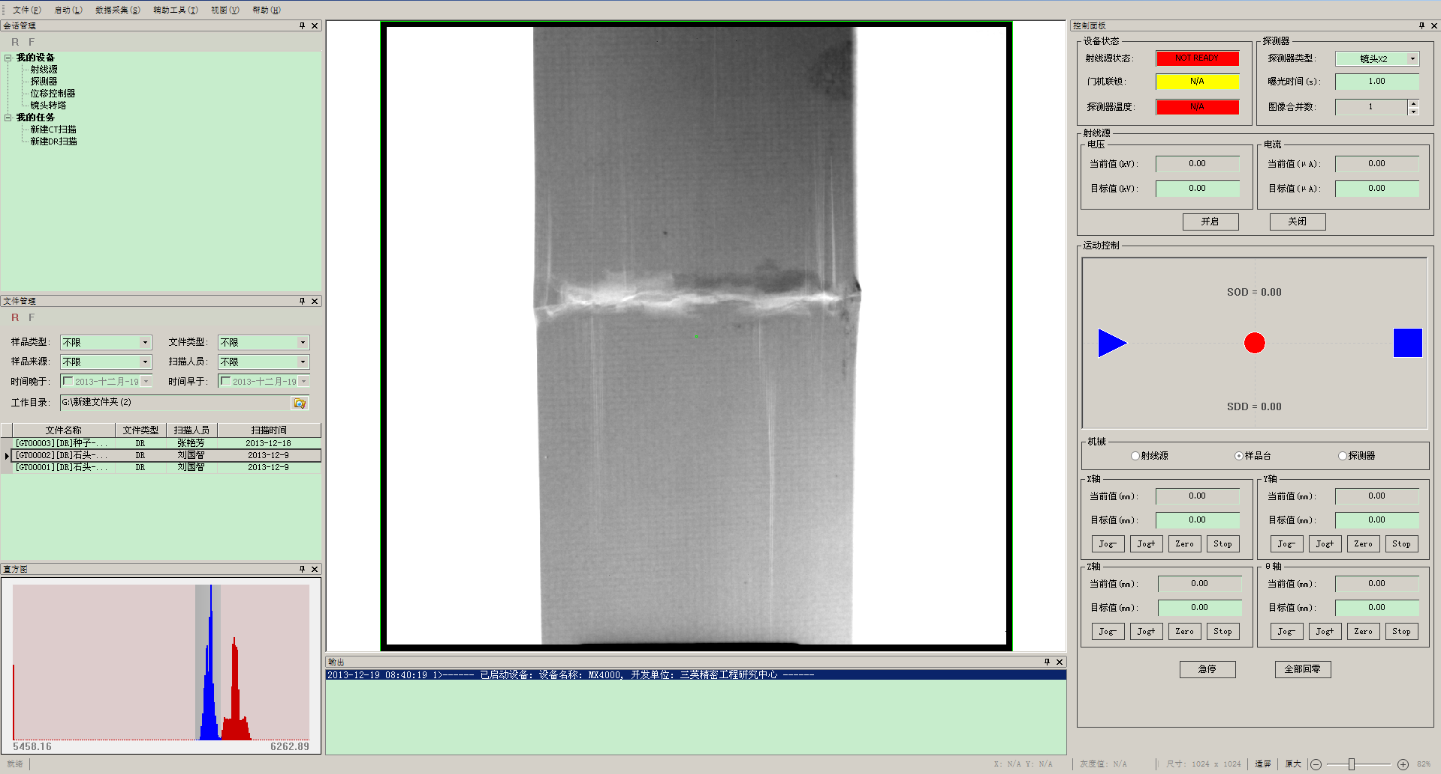

軟件界面 § 實時動態成像、二維DR投影拍照、旋轉錐束掃描（CT斷層掃描）、螺旋錐束掃描（CT斷層掃描）、超視野錐束掃描（CT斷層掃描）、有限角錐束掃描（CT斷層掃描）、偏置錐束掃描（CT斷層掃描） § 能夠完成自動訓機，探測器偏置、增益、非線性、像元不一致性校準。 § 可根據所要掃描的樣品的類型，設置射線源、探測器的運行參數，控制各電機運動到能夠獲取最佳圖像的位置，自動獲取幾何掃描參數及實時分辨率，并對樣品進行多種模式的掃描，數據可用于圖像的重建。 § 實現大視野平板CT及高分辨物鏡耦合探測器的切換及掃描成像。 § 支持螺旋軌跡、有限角、局部聚焦、偏置等多種模式掃描，實現細長物體、大物體、板狀物、感興趣區域等成像功能。 § 自動識別和校正壞像元等，可提供優于探測器原廠的校正功能。 探測器單元對不同能量射線響應不一致的校正。 射線源錐束流強分布不均勻的校正。 系統幾何參數誤差帶來的幾何偽影的校正。 探測器隨機抖動對環狀偽影的校正。 § 可根據用戶需求定制掃描工藝與流程。 |
1 |
|
2 |
數據三維重構軟件 |
||
|
軟件名稱：數據三維重構軟件
軟件界面 § 該模塊可對掃描軟件獲得的數據進行圖像三維重構，獲得三維體數據。 § 開放的軟件平臺，適用于用戶的二次軟件開發 § 系統自校準功能 § 具有6中可調重建參數，保證三維重建精準度（-探測器Y軸方向的偏移矯正量，探測器Z軸方向的偏移矯正量，探測器繞法向量的旋轉角度矯正量，探測器繞其中心行旋轉角度矯正量，探測器繞其中心列旋轉角度矯正量，射線源到探測器中心的實際距離） § 幾何掃描參數自動獲取 § 多種解析重建算法及數據濾波器 § 特色的自適應迭代重建算法，實現低劑量掃描數據的高質量圖像重建 § 多種高質量重建算法(解析、迭代、反投影等) § 幾何參數調節與姿態設置 § 投影數據預處理(修復、環狀偽影校正) § 圖像后處理(去噪、增強和分割) § 擁有投影數據預處理及圖像后處理功能。 § 處理得到的數據可以用于可視化軟件的2D、3D展示及對應數據的分析。 |
1 |
|
3 |
三維可視化分析軟件 |
||
|
軟件名稱：三維可視化分析軟件

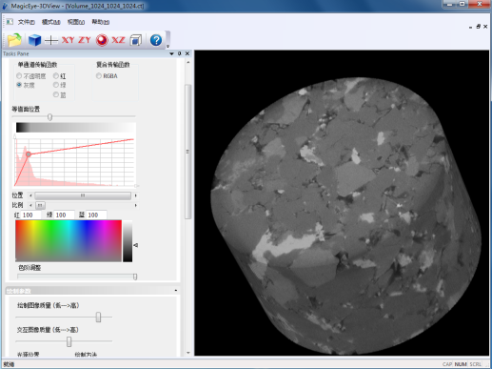

軟件界面 § 讀片：MPR / CPR / MIP § 定量分析（Quantification） § 圖像融合（Fusion） § 圖像分割（Segmentation） § 2D與3D效果導出為視頻文件 § 三角網格的生成與STL導出 § 分屏顯示（最多四屏） § 二維與三維的圖像濾波、去噪、平滑，邊緣檢測 § 切片圖像二維配準， § 多模態多分辨率圖像三維配準， § 目標物體分離與合并， § 壁厚分析，孔隙度分析， § 多種手動與自動圖像分割工具用以測量三維物體的密度與空間信息等參數的統計分布 |
1 |
|
4 |
孔喉分析軟件 |
||
|
軟件名稱：孔隙喉道分析軟件

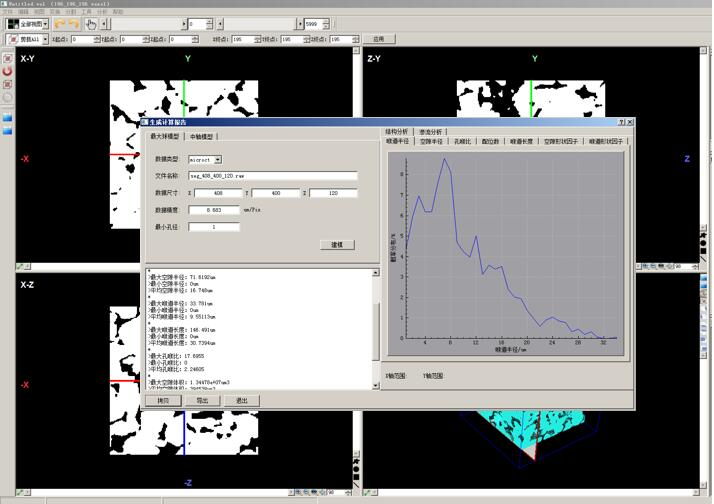

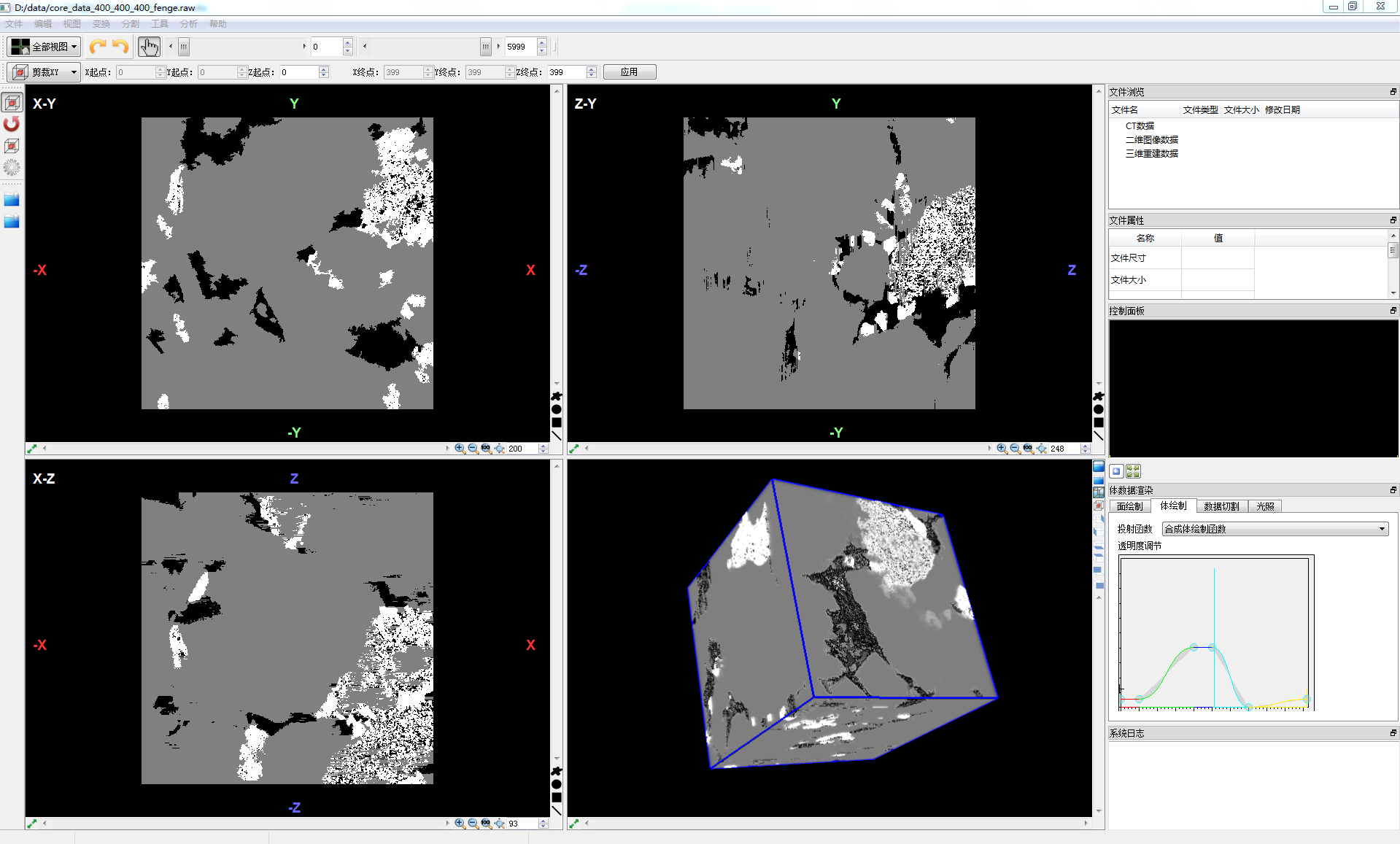

軟件界面 孔隙網絡模型有助于從微觀角度研究流體的各項性質。從孔隙網絡模型中可以獲取孔隙、喉道的幾何特征和拓?fù)浣Y(jié)構。 § 輸入為分割數據、模型文件數據，輸出為模型文件數據、渲染數據； § 孔隙網絡模型統計功能； § 導出報表（孔隙率、孔隙數、喉道數、空隙半徑分布、喉道半徑分布、孔喉比、空隙形狀因子、喉道形狀因子）； § 逐層孔隙率分析； § 模型顏色編輯功能； § 窗寬窗位對比度增強； § 直方圖均衡； § 方框?yàn)V波、高斯濾波、中值濾波、雙邊濾波； § 拉普拉斯銳化； § 膨脹、腐蝕、開運算、閉運算； § 去除孤島； § 二值化； § 反色； § OSTU單閾值、雙閾值分割； § 孔隙度閾值關系分析； § 體繪制渲染； § 透明度、RGB傳輸函數調節； § MC面繪制渲染； § 單值等值面繪制； § 單值等值面選擇； § 多值等值面繪制； 數據旋轉、平移、放大縮小、視角切換 |
1 |
|
服務理念：國內高新技術研發制造商，能更好的提供技術售后服務、升級改造，時刻保證設備正常運行，任何時間，可通過網站、電話、郵件等與我們聯絡，24小時內，會有專職的技術人員提供及時完善的解決方案
軟件免費升級（不涉及硬件更新）：支持
響應時間：24h
二、應用成像案例

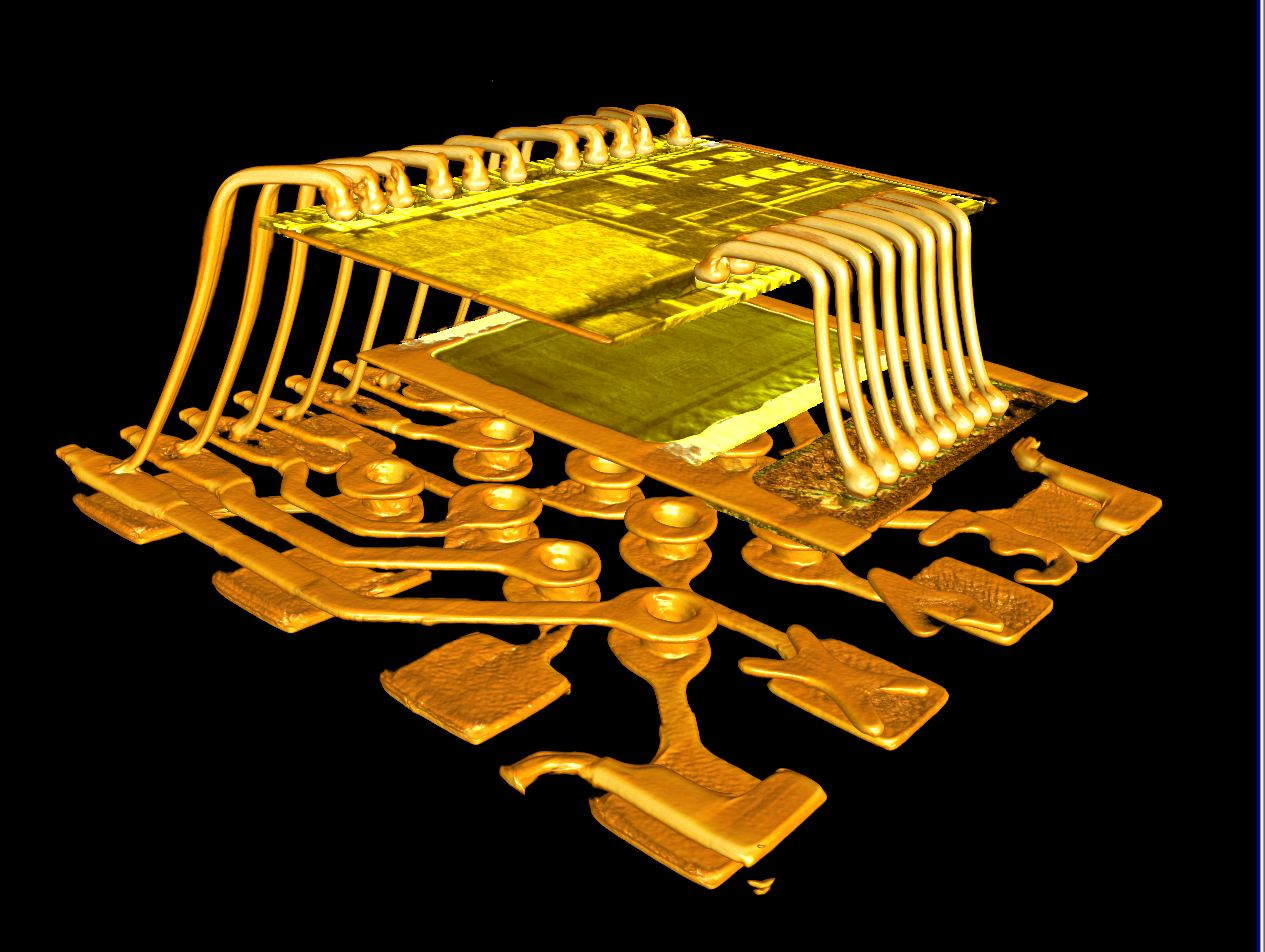

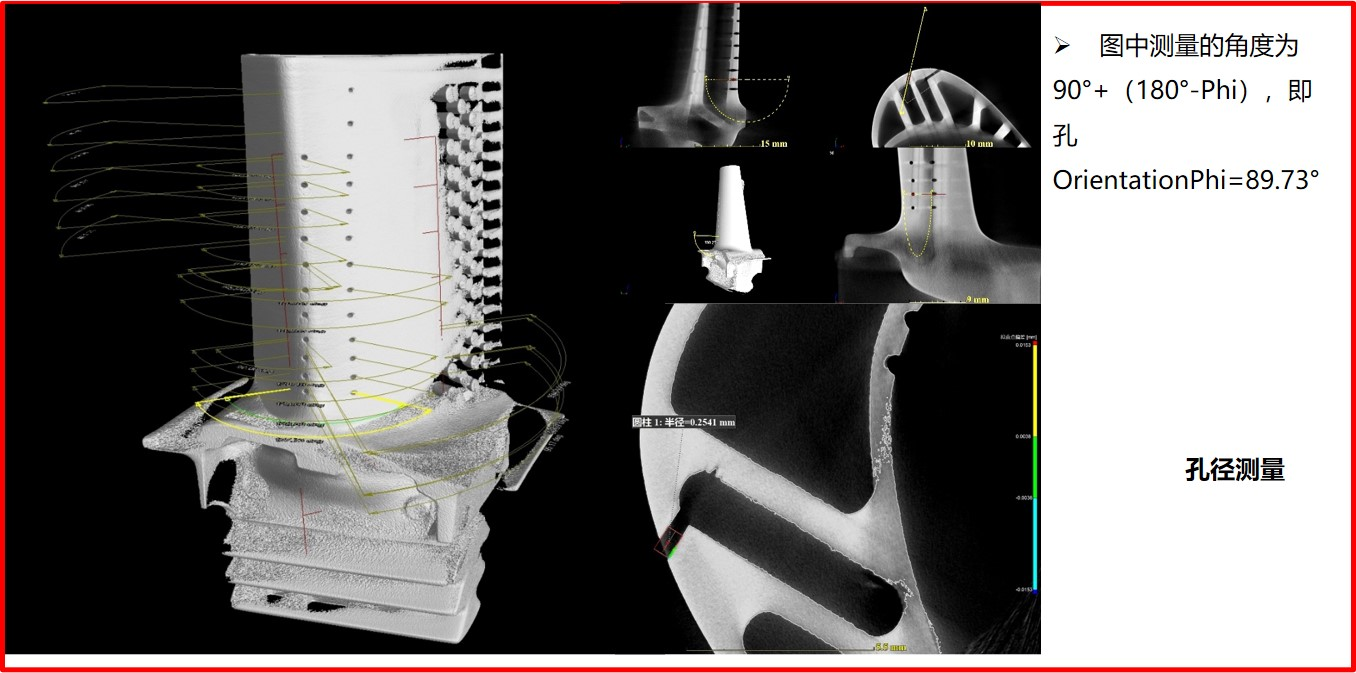

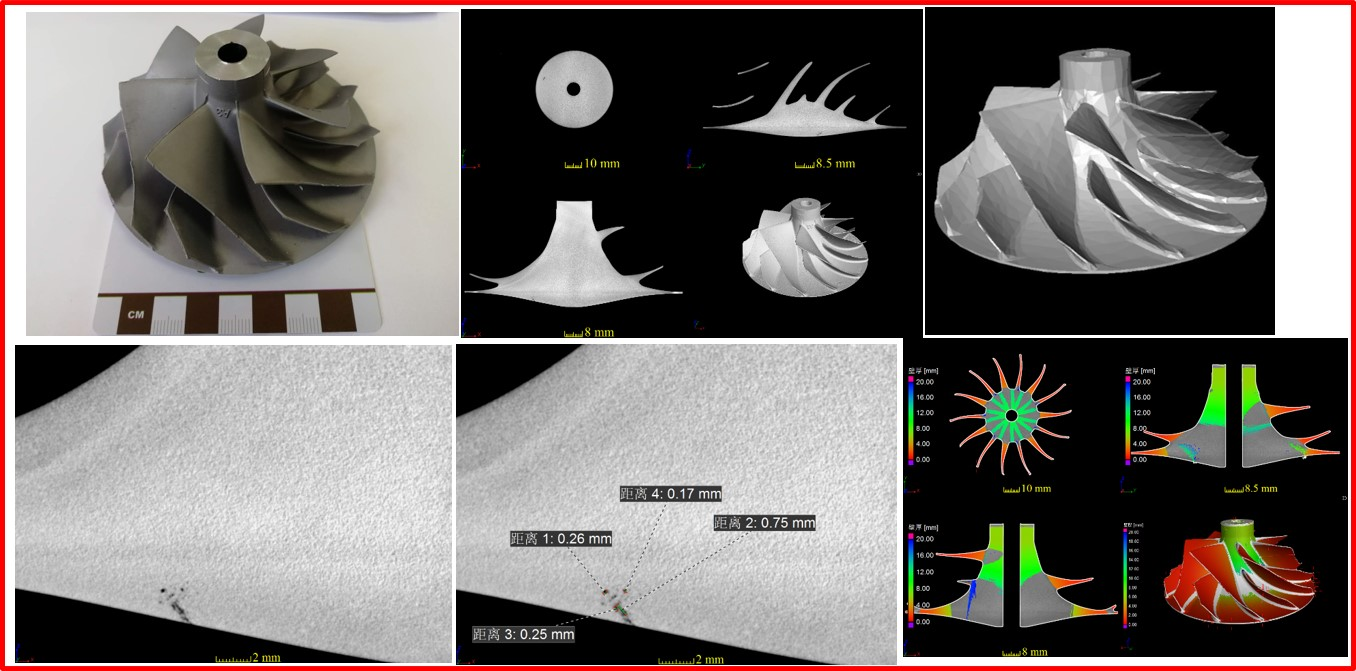

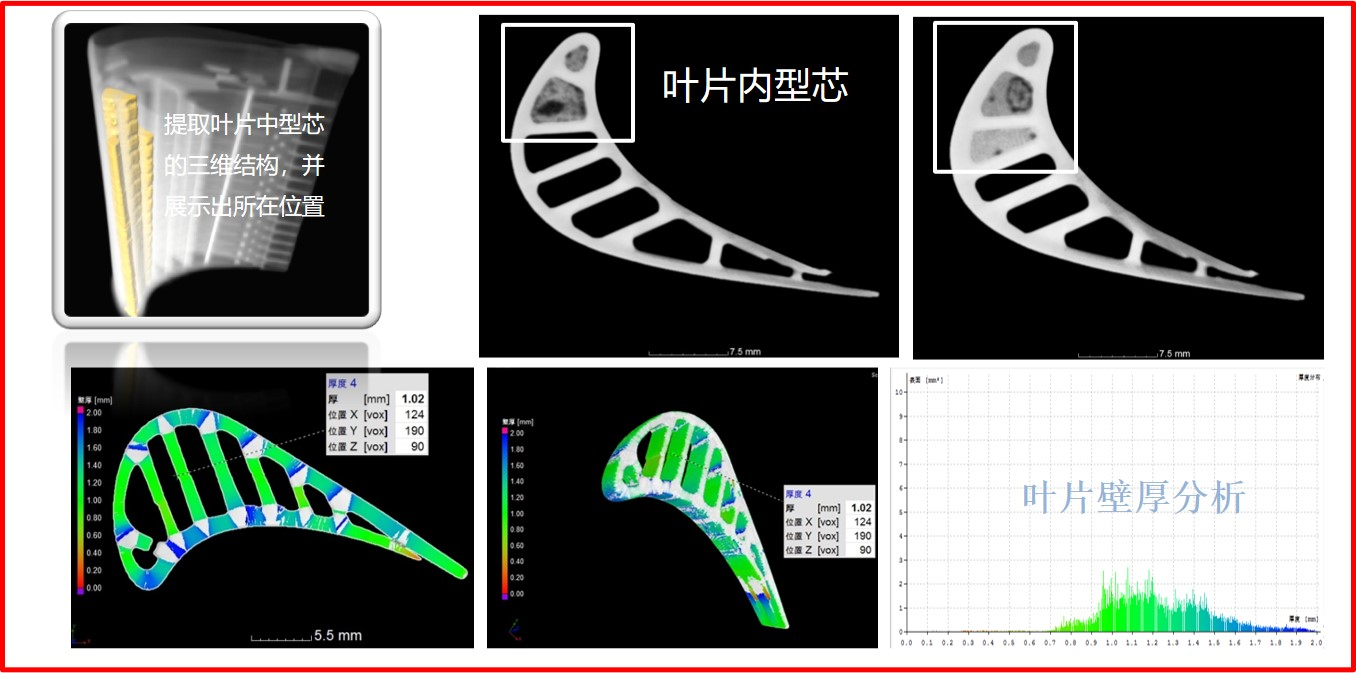

（1）先進制造領域

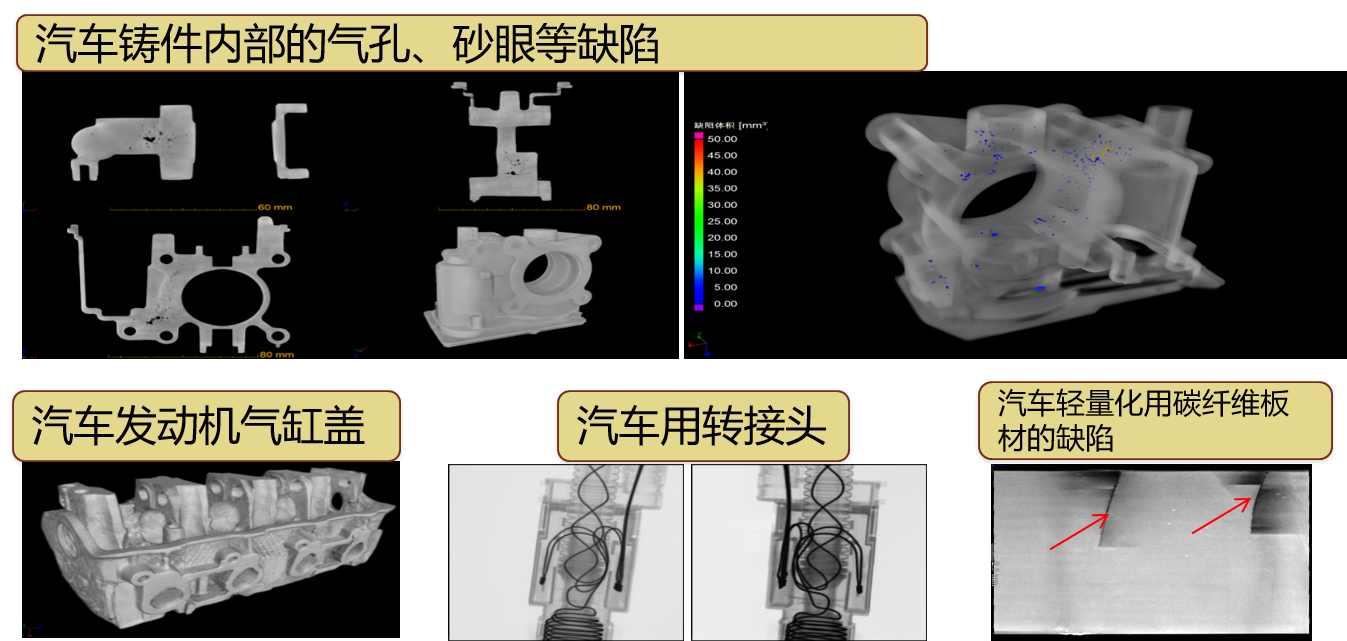

汽車領域研究

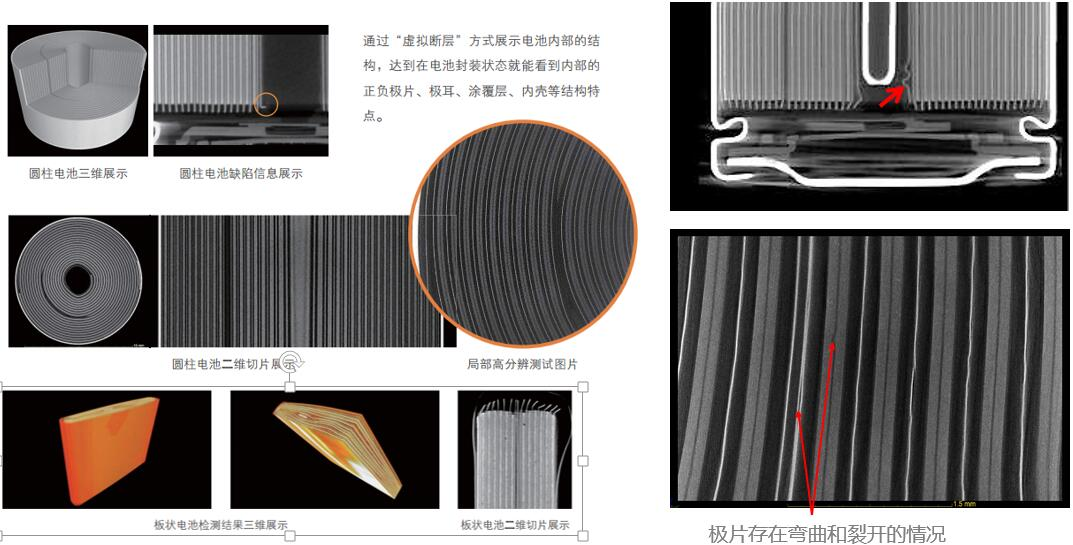

鋰電池研究

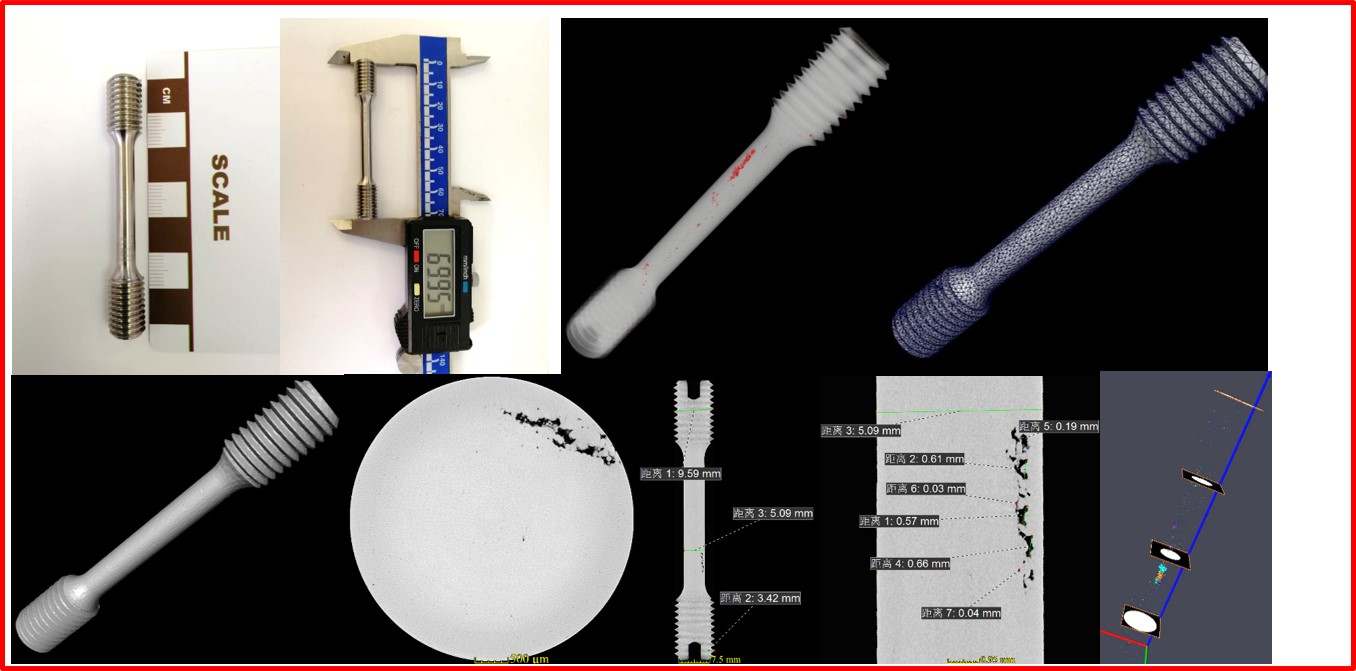

（2）材料科學領域

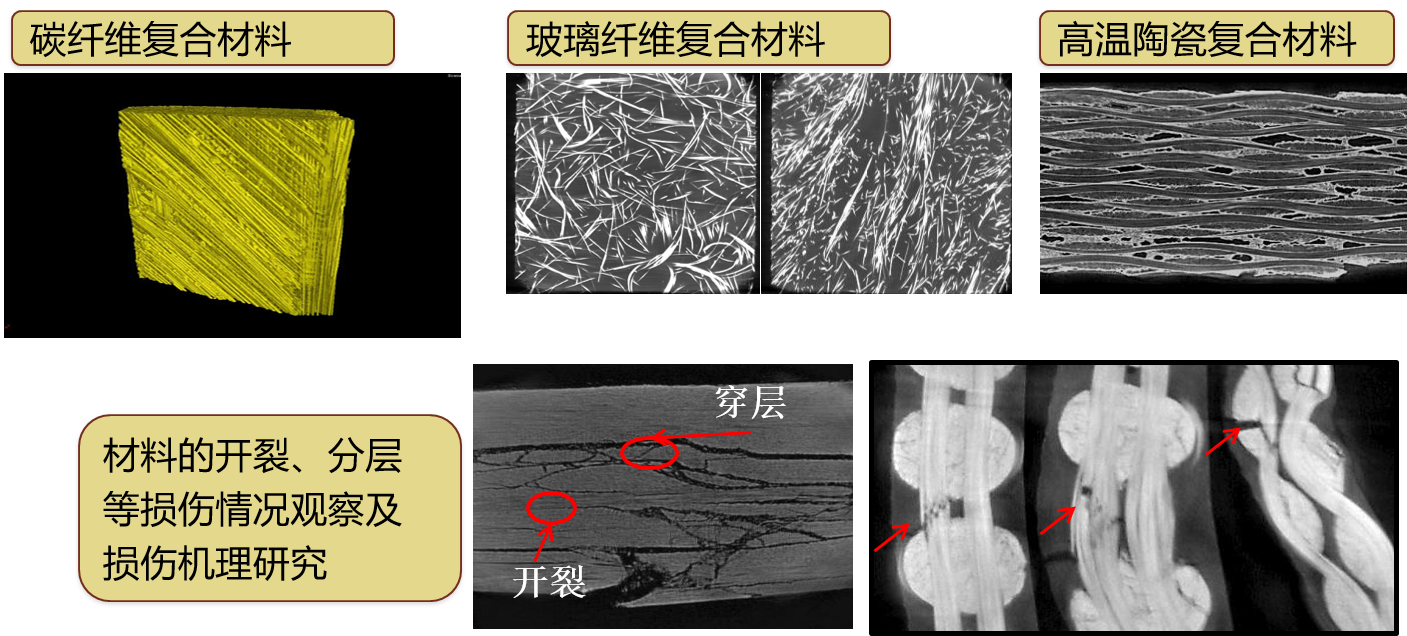

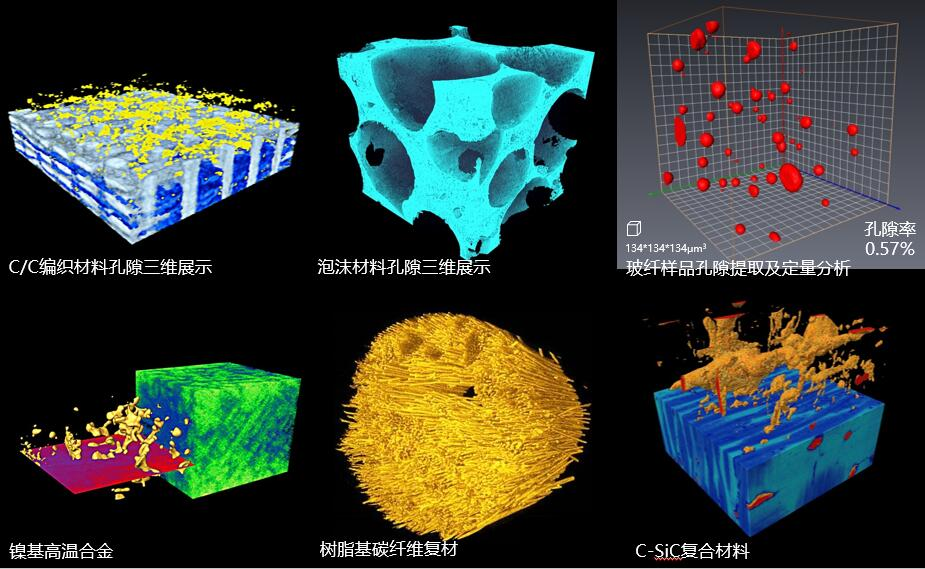

材料科學研究

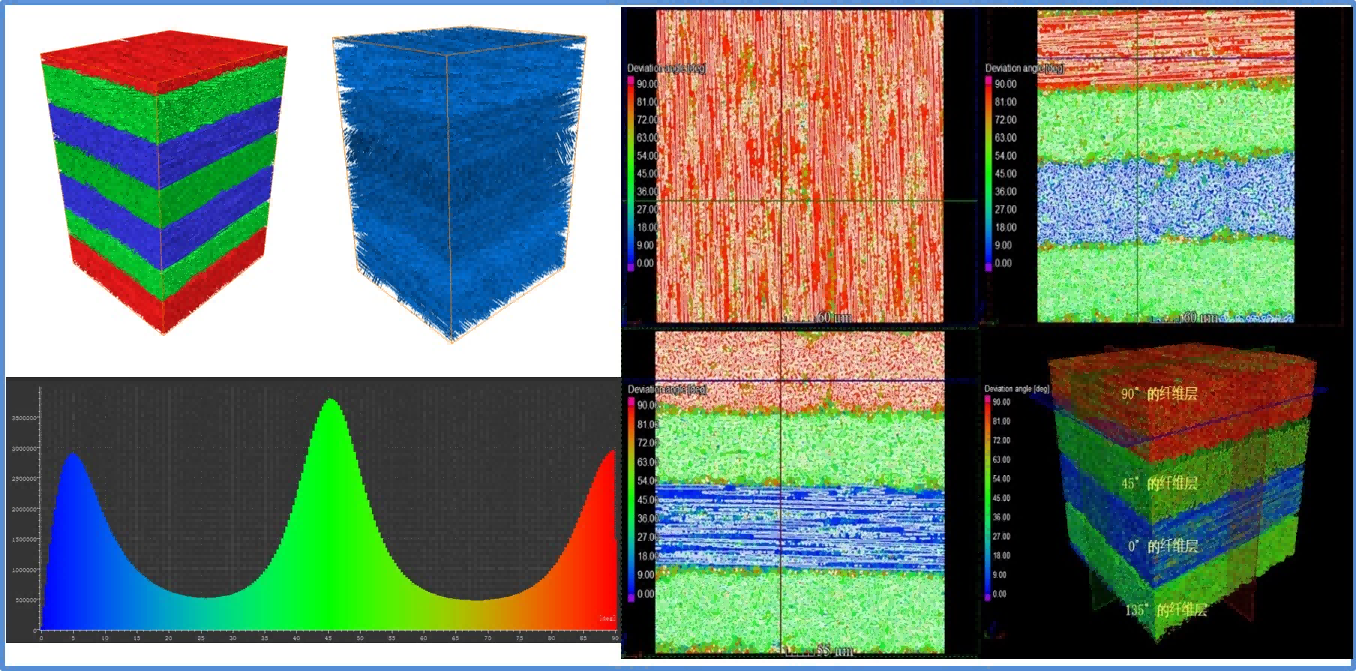

纖維取向分析 |
