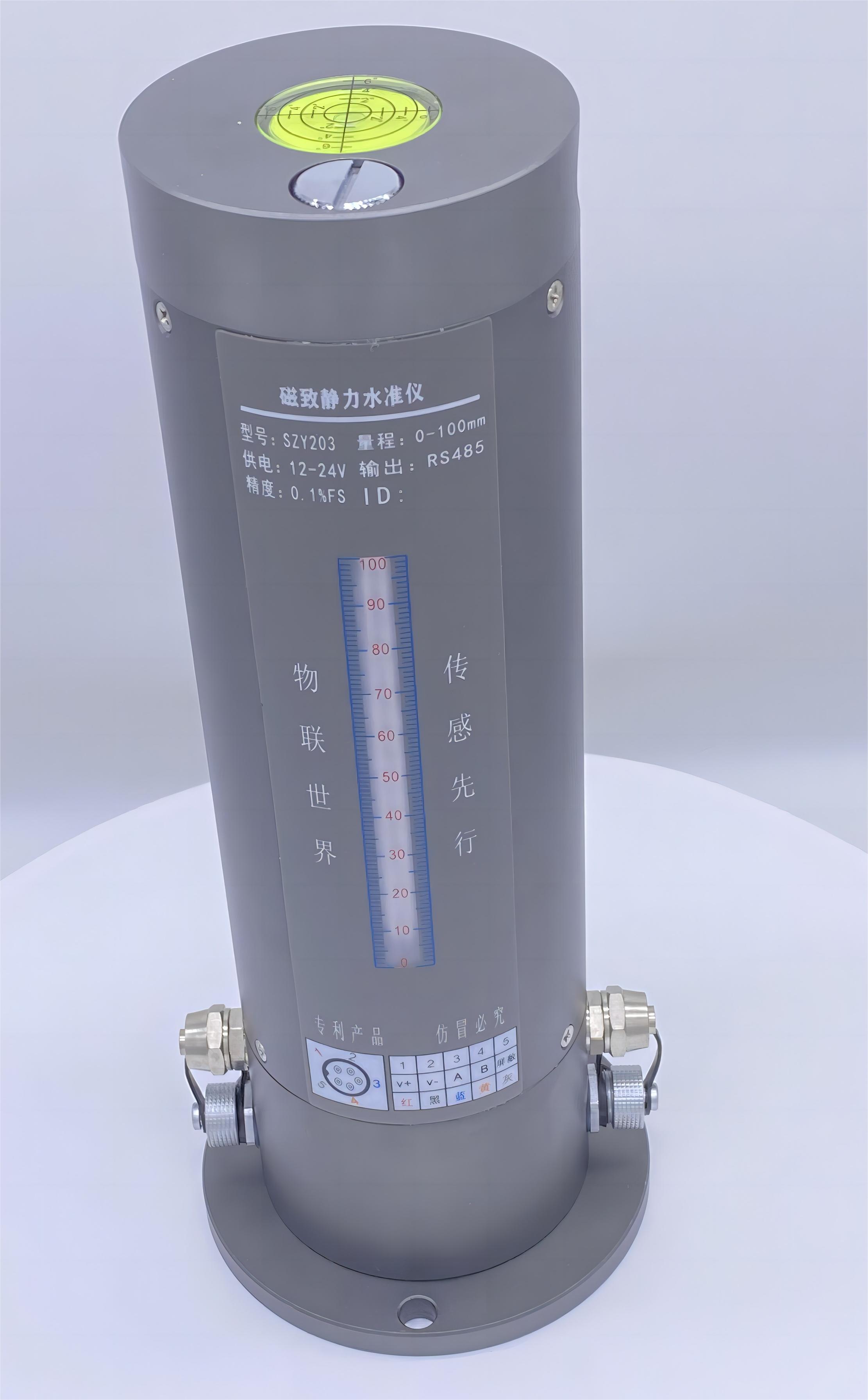

HT-MSG203型磁致伸縮靜力水準儀

靜力水準系統是一種高精密液位測量系統，該系統適用于測量多點的相對沉降。在使用中，靜力水準系統是將多個靜力水準儀安裝于多個監測點上，其中選擇一個監測點作為基準參照點，各個靜力水準儀連通在一起而使得各個靜力水準儀內部液體的液面處于同一水平面上，這樣當某個監測點出現沉降時，各個靜力水準儀內部液體的液面高度會發生變化，每個靜力水準儀通過各自內部測量裝置測量出各自內部液體的液面高度，各個靜力水準儀各自的液面高度信息傳輸至后臺系統，后臺系統經過計算便能得到各監測點相對于基準參考點的相對沉降。主要應用在大橋、隧道、橋梁、地鐵、大壩、 基坑、大型儲罐等垂直位移監測。

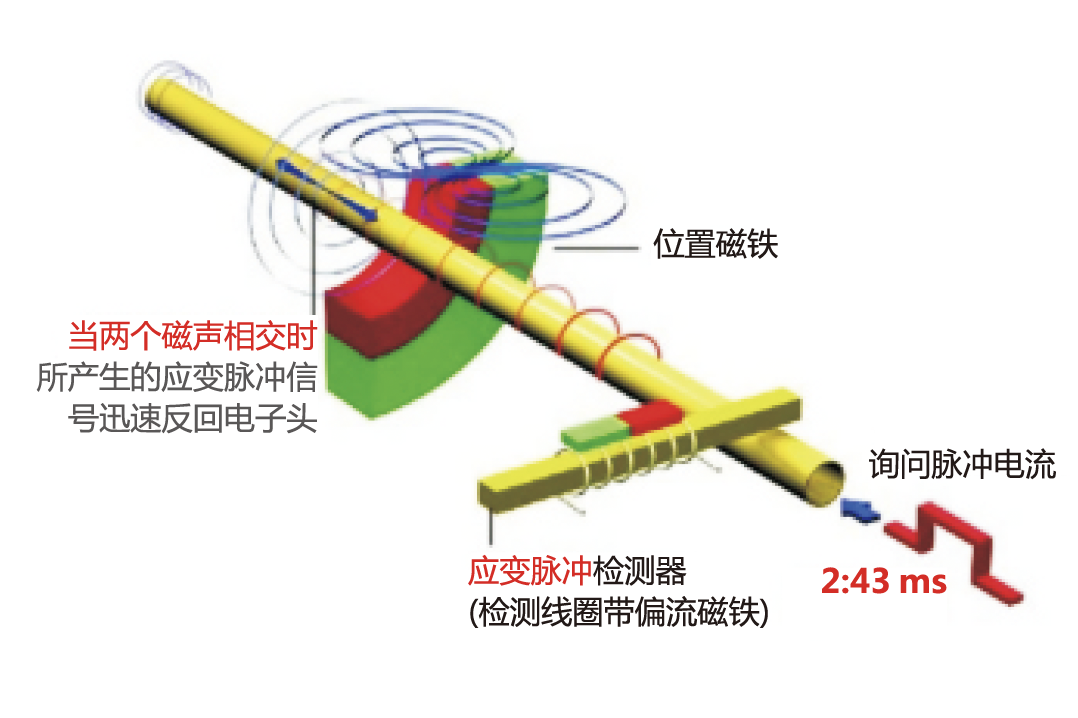

傳感器工作原理

磁致伸縮位移（液位）傳感器，是利用磁致伸縮原理、通過兩個不同磁場相交產生一個應變脈沖信號來準確地測量位置的。測量元件是一根波導管，波導管內的敏感元件由特殊的磁致伸縮材料制成的。測量過程是由傳感器的電子室內產生電流脈沖，該電流脈沖在波導管內傳輸，從而在波導管外產生一個圓周磁場，當該磁場和套在波導管上作為位置變化的活動磁環產生的磁場相交時，由于磁致伸縮的作用，波導管內會產生一個應變機械波脈沖信號，這個應變機械波脈沖信號以固定的聲音速度傳輸，并很快被電子室所檢測到。由于這個應變機械波脈沖信號在波導管內的傳輸時間和活動磁環與電子室之間的距離成正比，通過測量時間，就可以高度精確地確定這個距離。由于輸出信號是一個真正的絕對值,而不是比例的或放大處理的信號,所以不存在信號漂移或變值的情況,更無需定期重標。

應用領域

n軌道交通路基沉降監測

n地鐵支撐墻沉降監測

n隧道上部山體及建筑物沉降監測

n高速公路路基、邊坡沉降監測

n橋墩、基坑沉降監測

n核電站、大型水電站沉降監測

n大壩及水利樞紐、高層建筑的基礎沉降監測

n綜合管廊沉降監測

傳感器工作原理

特點

n先進的磁致伸縮技術

n專用級磁致伸縮數據處理芯片

n內置溫度補償傳感器，數據長期穩定

n數字信號RS485 (MODBUS-RTU輸出)

n分辨率高壓0.01mm

n高精度：0.1mm

n無需導氣管，省成本，現場安裝更便捷快速

n特別的數據處理方式，支持通過廣播指令來凍結同一時間點總線上所有的設備數據，然后再開始采集，有利于各種動態監測場合的數據采集分析

n單設備使用時可設置主動上報功能，可設置

n正常值時上報周期，超閾值時上報周期，上下限閾值可設置。

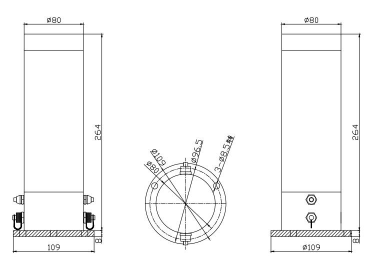

產品尺寸

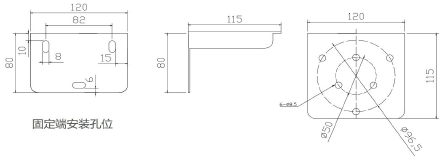

   安裝支架尺寸

技術參數
