RSM-DCT(F) 鉆孔電視成像儀
型 號：RSM-DCT(F)
原產地：國產
用 途：樁基鉆孔取芯驗證，觀察混凝土內空洞、裂隙、離析等缺陷的位置及程度；測預應力管樁樁內的各種異常和缺陷, 查看接頭情況，定量分析樁身質量；觀測鉆孔中地質體的各種特征及細微構造

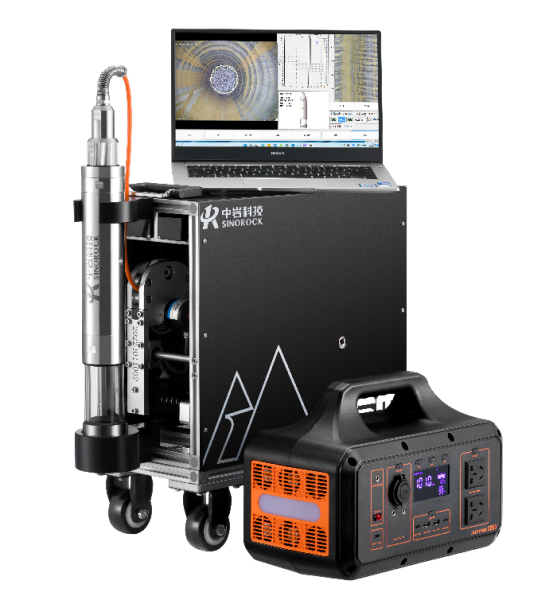

RSM-DCT(F) 鉆孔電視成像儀
產品簡介：
RSM-DCT(F)鉆孔電視成像儀采用全新的圖像升級算法與處理技術，成像速度快，效果清晰真實。整套系統采用智能電動提升、一體式輕量化設計，現場可實現自動排線，無需人工繞線，現場僅需一人即可完成檢測工作，輕松高效?，F(xiàn)場無需主機，通過筆記本可實時觀察孔內情況，在錄制視頻的過程中實時同步拼接為展開平面圖，另內置傾角測試模塊，檢測同時還可測量鉆孔的垂直度。
產品用途：
?樁基鉆孔取芯驗證，觀察混凝土內空洞、裂隙、離析等缺陷的位置及程度
?觀測預應力管樁樁內的各種異常和缺陷, 查看接頭情況，定量分析樁身質量：破碎面積，斷裂及裂縫位置、長度、寬度及走向等
?觀測鉆孔中地質體的各種特征及細微構造，如地層巖性、巖石結構、斷層、裂隙、夾層、巖溶等，編錄地質柱狀圖
符合規范：
《基樁孔內攝像檢測技術規程》（CECS 253:2009）
《浙江省基樁完整性檢測技術規程》（DB 33/T1127-2016）
《廣東省建筑地基基礎檢測規范》（DBJ/T 15-60-2019）
技術特點：
1、現場邊采集邊保存的方式，采集完成后圖像同步拼接完成；
2、圖像與結果顯示采用“所視即所得”的模式，顯示與打印結果完全一致；
3、可顯示平面展開圖，立體柱狀圖。立體柱狀圖可360度連續旋轉；
4、探頭采用不銹鋼外殼，高強度光學玻璃探頭罩；
5、穩定的電動提升，自動排線，現場操作簡便；
6、采用數字高清攝像機，成像清晰度可達到1080p；
7、無線方式操控主機，無線操控距離可達10m；
8、支持垂直度測試，可在現場得到鉆孔或者管樁垂直度；
9、標配移動電源供電，不受現場用電環境限制，滿足長時間工作需要。
軟件特點
1. 全面兼容Win10及以上操作系統；
2. 可生成.doc與.pdf格式文檔，兼容office與wps；
3. 表頭欄目可自定義，適應各種報告需求；
4. 界面友好，操作簡單。

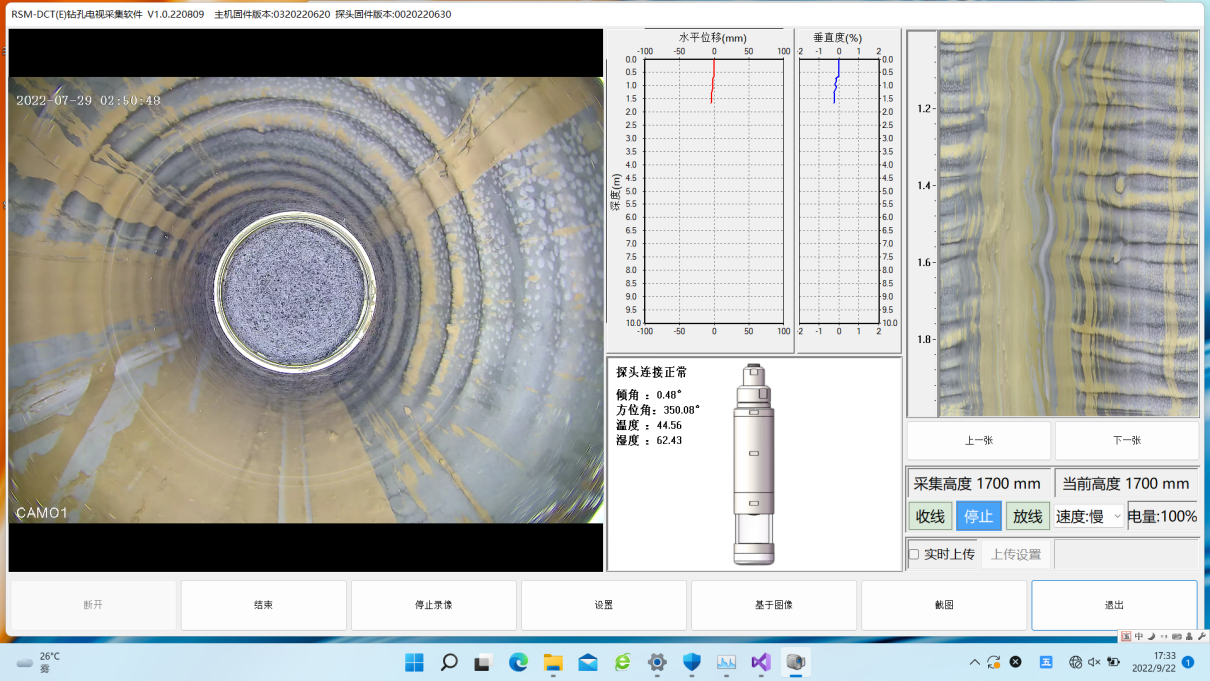

軟件界面
圖像拼接效果
性能指標：
RSM-DCT(F) 鉆孔電視成像儀 |
|||
主控模式 |
筆記本電腦無線控制 |
供電方式 |
220V交流電 |
主控系統 |
Windows10及以上 |
續航時間 |
≥10小時 |
圖像像素 |
500-2000W像素 |
成像分辨率 |
55pix/cm |
探頭外徑 |
60mm |
探頭長度 |
300mm |
圖像分辨率 |
2592*1944 |
電動絞車尺寸 |
440*220*400mm |
視頻幀率 |
25幀/秒 |
電動絞車重量 |
18kg |
工作電壓 |
AC 220V±10% |
探頭承壓 |
3MPa |
適應孔徑 |
Φ60mm~Φ400mm |
最大提升速度 |
10m/min |
方位角矯正 |
有 |
最大測試孔深 |
300m |
角度傳感器精度 |
靜態0.01°，動態0.1° |
深度精度 |
0.5% |
標準配置：
序號 |
名 稱 |
數 量 |
規格型號 |
1 |
鉆孔電視成像儀 |
1 |
RSM-DCT(F) |
2 |
孔內攝像探頭 |
1 |
外徑60mm |
3 |
便攜式交直流電源 |
1 |
220V（含電源線） |
4 |
三腳架 |
1 |
|
5 |
孔口滑輪 |
1 |
輪徑100mm |
6 |
筆記本電腦 |
1 |
榮耀筆記本電腦 |
7 |
繞手柄 |
1 |
|
8 |
USB轉網口 |
1 |
|
9 |
工具包 |
1 |
含U盤、潤滑油、內六角扳手、常用螺絲包 |
10 |
配件箱 |
1 |
|
選購配件：
序號 |
名 稱 |
規格型號 |
1 |
扶正器 |
200mm，250mm，300mm，350mm根據管徑選擇 |
2 |
水平推桿 |
適用于水平孔的檢測 |
- 2024-01-09RSM-DCT(F) 鉆孔電視成像儀
