RSM-SNR(A) 管道聲納檢測系統
型 號：RSM-SNR(A)
原產地：國產
用 途：帶水（大于300mm水深）狀態下，不具備抽排條件時，管網結構調查；量化分析管道淤泥情況，指導開展清淤工作；帶水豎井、地下空洞輪廓檢測
RSM-SNR(A) 管道聲納檢測系統
產品簡介：
v管道聲納測試系統采用聲學原理探測帶水（水位大于300mm）管道、檢測井或地下空洞內部情況。利用聲波反射原理對水下物體進行探測和定位識別，無需排干管道內液體，即可獲取CCTV檢測無法顯示的精確測量數據。
vRSM-SNR(A)管道聲納測試系統由繞線車、聲納探頭和主控單元三部分組成。具有掃描速度快、測試精度高、圖像顯示清晰、探頭防水性能高、測試范圍廣等特點。應用于管道檢測時，能夠準確的判定多數結構性缺陷（破裂、變形、支管暗接、脫節等）和功能性缺陷（沉積、障礙物、殘墻、壩根等），自動計算沉積量并生成管底沉積狀態縱斷面圖。管道聲納檢測系統是目前最先進的管道內部狀況檢測、評估設備，尤其適合地下水位較高的城市，已經成為與CCTV管道內窺檢測系統并用的必備檢測工具。
產品用途：
?帶水（大于300mm水深）狀態下，不具備抽排條件時，管網結構調查
?量化分析管道淤泥情況，指導開展清淤工作
?帶水豎井、地下空洞輪廓檢測

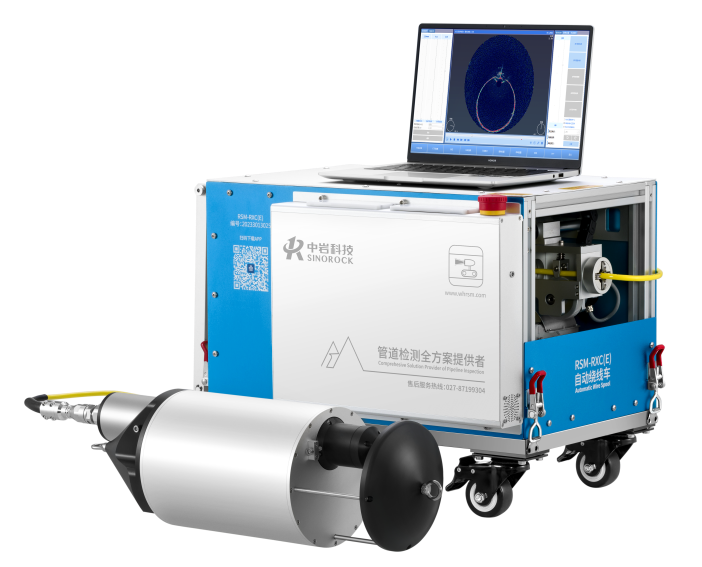

RSM-SNR(A)管道聲納測試系統

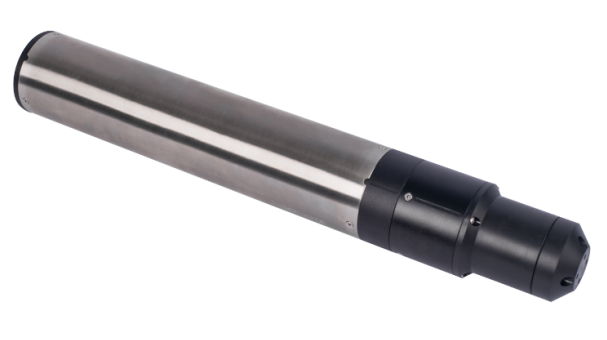

RSM-SNP(A)聲納探頭
符合規范：
《城鎮排水管道檢測與評估技術規程CJJ 181-2012》
《排水管道電視和聲納檢測評估技術規程DB31/T 444-2009》
《城鎮公共排水管道檢測與評估技術規程DB44/T 1025-2012》
《排水管渠功能等級評定標準Q/BDG JS001-GW05-2012》
《排水管渠功能等級評定標準Q/BDG JS002-GW05-2012》
技術特點：
1. 支持無線采集，無線傳輸距離可達10米，減輕現場測試強度；
2. 真360°旋轉采集，不漏過任何一個細節；
3. 繞線車采用模塊化設計，降低故障，更易保養維護，底盤可拆，可輕松放入轎車后備箱；
4. 網絡傳輸協議，兼容范圍廣，無線更方便，有線更穩定；
5. 自動抓取輪廓并計算淤泥沉積情況，現場一鍵生成報告；
6. 采樣距離可任意設置，滿足不同采樣需求。
性能指標：
型號：RSM-SNR(A) |
||
聲納探頭 |
適用管徑范圍 |
DN300-6000mm |
工作溫度 |
（0℃～40℃，非結冰狀態） |
|
防護等級 |
IP68 |
|
材質 |
不銹鋼外殼，重量約2.8kg |
|
聲學頻率 |
2MHz |
|
波束寬度 |
1.1deg(-3db)，圓錐形波束 |
|
分辨率精度 |
0.5mm（125mm范圍內） |
|
發射脈沖寬度 |
4～20us |
|
接收帶寬 |
500KHz |
|
電源要求 |
20V直流，1A峰值電流 |
|
自動線纜車 （手動） |
計數 |
高精度（±0.1mm）編碼器，用于計量電纜線的放線長度 |
收放線/安全措施 |
手動收放線，配備緊急停止按鈕 |
|
供電方式 |
交直流兼容AC:90~264V（50Hz、60Hz） DC:120~370V |
|
線纜 |
2芯線纜，外徑8mm，300kg抗拉力（標配120米，長度可定制） |
|
移動方式 |
兩個固定輪和兩個萬向輪，配備剎車裝置 |
|
尺寸重量 |
尺寸：585mm×389mm×452mm（含底盤高度120mm） 重量：23kg（含底盤；底盤可拆卸） |
|
自動排線 |
多層自動排線 |
|
防護裝置 |
配備電纜接頭拉力牽引和防彎折橡膠套，防止被意外拉斷，配備下井裝置和電纜保護裝置 |
|
漂浮筒 |
適用管徑 |
DN300-6000 |
材質 |
鋁合金材質，整體式圓筒設計 |
|
外形尺寸 |
188×70×465mm |
|
重量 |
2.5kg |
|
浮力 |
8kg |
|
包裝箱 |
強度 |
工程用高強度一體化包裝箱 |
便攜 |
帶有拉桿和輪子，輕便易攜 |
|
主控器 |
筆記本電腦 |
Windows10系統筆記本/安卓平板電腦 |
管道聲納成像分析報告軟件：
1. 全中文界面，主要用來進行管道聲納檢測數據的采集存儲、成像顯示、編輯分析、三維建模和報告輸出；
2. 采用回波幅度和回波時間成像技術提供三種視圖，分別是：管壁橫斷面圖、管壁全景展開圖、三維管道模型。具有視圖聯動功能，可將不同視圖中選擇的位置對行關聯定位和標記；?
3. 支持測量尺、測量環、測量網格等多種鼠標測量工具，以進行距離、寬度、高度、半徑、直徑等測量操作；
4. 可自動檢索管壁輪廓并計算沉積深度、沉積寬度、沉積體積、水位高度；
5. 在管壁橫斷面圖中提供豐富的圖文疊加信息，包含距離、轉角、傾角、積深、積寬、參考管壁、實測管壁、管道中心點等，并可設置這些疊加項在軟件界面中、報告內容中和所抓取圖片中的顯示狀態；
6. 支持管壁輪廓編輯功能，可通過鼠標畫筆對自動抓取的管壁輪廓進行修改繪制；可自動檢索管道中心點，可隨管壁輪廓編輯動態自適應調整，或通過鼠標鍵盤操作手動設置管道中心點；
7. 提供管壁橫斷面圖的播放預覽和抓圖功能：可執行暫停、停止和恢復播放；可通過進度條調節播放進度，支持播放速度調節和逐幀播放功能，并根據當前幀的距離自動標記出管壁全景展開圖的對應位置；
8. 提供高自由度的三維管道模型漫游功能，對實體、網格、點列三種管道模型均提供管內漫游和自由漫游方式；
9. 缺陷判讀功能，可將管壁橫斷面圖中的某一幀指定為缺陷幀，并設置缺陷名稱、級別、時鐘表示、備注信息等；
10. 報告輸出功能，自動生成圖文并茂的檢測報告，報告內容包含：封面、目錄、工程概況一覽表、缺陷匯總統計表、缺陷匯總統計圖、沉積狀況縱斷面圖、管壁全景展開圖、缺陷詳細圖表等內容；
11. 可將SNR格式導出為AVI視頻格式。
標準配置：
序號 |
名稱 |
數量 |
規格型號 |
1 |
聲納探頭 |
1 |
RSM-SNP(A) |
2 |
自動繞線車（手動） |
1 |
RSM-RXC(E) （120米） |
3 |
電源線 |
1 |
|
4 |
T字起子 |
1 |
|
5 |
搖把 |
1 |
|
6 |
扳手 |
1 |
|
7 |
下井套筒 |
1 |
|
8 |
漂浮筒 |
1 |
|
9 |
網線 |
1 |
|
10 |
手提配件包 |
1 |
|
11 |
設備箱 |
1 |
|
12 |
安全繩 |
2 |
|
13 |
吊鉤 |
1 |
|
14 |
工具包 |
1 |
內含U盤、內六角扳手、潤滑油、常用螺絲包等 |
可選配置：
序號 |
名稱 |
規格型號 |
1 |
便攜式交直流電源 |
/ |
