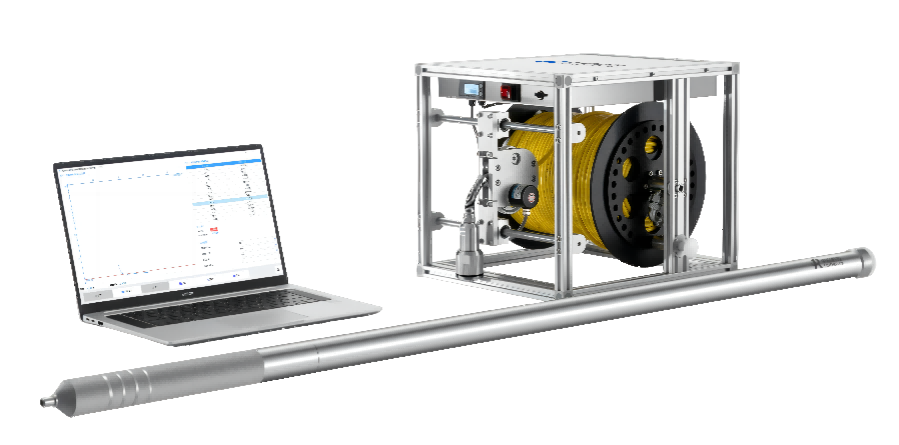

RSM-STD(C) 沉渣厚度檢測儀
型 號：RSM-STD(C)
原產地：國產
用 途：灌注樁成孔沉渣厚度檢測
地下連續墻槽底沉渣厚度檢測
RSM-STD(C) 沉渣厚度檢測儀
產品簡介：
RSM-STD(C)沉渣厚度檢測儀是一款設計極簡的用于檢測灌注樁成孔沉渣厚度的設備?？捎糜诠嘧冻煽壮猎鼨z測以及地下連續墻槽底沉渣檢測。設備采用全新的手動絞車外形設計，搭載高性能無線主機。絞車采用升級型材，在減輕體積重量的同時，提升絞車工藝和檔次，滿足施工現場惡劣環境要求，皮實耐用。
產品用途：
?灌注樁成孔沉渣厚度檢測
?地下連續墻槽底沉渣厚度檢測
符合規范：
《公路橋涵施工技術規范》（JTG/T F3650-2020）
《建筑樁基技術規范》（JGJ 94-2018）
《建筑地基基礎工程施工質量驗收規范》（GB 50202-2018）
《鉆孔灌注樁成孔、地下連續墻成槽檢測技術規程》（DB 29-112-2004）
《鉆孔灌注樁成孔、地下連續墻成槽質量檢測技術規程》（DGJ 32/TJ 117-2011）
《建筑基樁檢測技術規范》（DGJ 08-218-2003）
《公路工程基樁檢測技術規程》（JTG/T 3512-2020）
《大直徑擴底灌注樁技術規程》 JGJ/T225-2010
《城市橋梁工程施工與質量驗收規范》 CJJ2-2008
《城鎮道路工程施工與質量驗收規范》 CJJ1-2008
《公路工程質量檢驗評定標準第一冊》(土建部分JTG F80/1-2017)
《公路橋涵施工技術規范》 JTG/T 3650-2020
《港口工程灌注樁設計與施工規程》 JTJ285-2000
《鐵路橋涵工程施工質量驗收標準》 TB10415-2018
《鐵路路基工程施工質量驗收標準》 TB10414-2018
《高速鐵路橋涵工程施工質量驗收標準》 TB10752-2018
技術特點：
1、系統采用高度集成化設計，筆記本電腦無線連接絞車，無需任何其他接線，可通過WINDOWS平臺專業軟件，在筆記本電腦上輕松完成絞車控制、信號采集、數據分析、數據上傳、報告打印等檢測工作；
2、絞車內部電池充滿電可保證8小時以上連續工作；
3、系統具備良好抗電磁干擾能力，整套系統充分考慮現場復雜的電磁環境，從電源供應到信號處理等各個環節均做了冗余性設計和獨特的信號處理，確保系統穩定可靠和測試結果準確；
4、絞車采用新升級型材、線纜采用加強纖維材料，提升機械部分采用分離式設計，結構穩定。在盡可能減小體積和重量的同時，不損失系統的穩定可靠性，整套絞車系統實現IP65級防水；
5、沉渣探頭采用不銹鋼材質，調整尺寸和重量，便于檢測的同時，更易存放和運輸；
6、電腦、平板多終端兼容操作，一鍵升級、數據上傳更便捷。
性能指標：
RSM-STD(C) |
|||
主控形式 |
筆記本電腦 |
檢測深度 |
100m，可定制 |
傳輸方式 |
有線/無線 |
探頭尺寸 |
長×直徑820×50mm |
提升方式 |
手動提升 |
探頭重量 |
8kg |
記錄方式 |
數據文件 |
絞車尺寸 |
長×寬×高450×370×420mm |
供電模式 |
內置鋰電池 |
絞車重量 |
25kg（含線） |
深度記錄 |
無線通訊 |
電極系絕緣電阻 |
≥50MΩ |
深度測量精度 |
1mm |
傾角傳感器角度 |
≤±1 |
測量范圍 |
0-3m |
探頭微電極長度 |
＜50mm |
測量精度 |
＜5% |
|
|
標準配置：
序號 |
名 稱 |
數 量 |
規格型號 |
1 |
沉渣厚度檢測儀 |
1 |
RSM-STD(C)（100米/150米） |
2 |
管口架 |
1 |
|
3 |
沉渣探頭 |
1 |
|
4 |
繞手柄 |
1 |
|
5 |
工具包 |
1 |
內含U盤一個、內六角扳手一套、潤滑脂一瓶 |
6 |
網線 |
1 |
10米 |
7 |
USB轉網口接連線 |
1 |
|
8 |
電源適配器 |
1 |
|
可選配件：
序號 |
項 目 |
規 格 |
備 注 |
1 |
筆記本電腦 |
|
榮耀筆記本電腦 |
