RSM-HGT(D) 超聲波成孔質量檢測儀
型 號：RSM-HGT(D)
原產地：國產
用 途：鐵路、公路、港口、高層建筑等鉆孔樁成孔質量檢測
支盤樁的成孔質量檢測
地下連續墻成槽質量檢測

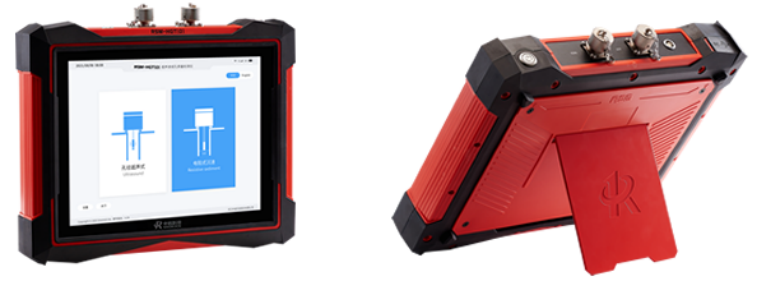

RSM-HGT(D) 超聲波成孔質量檢測儀
產品簡介：
RSM-HGT(D)超聲波成孔質量檢測儀結構耐久穩定，擁有多項自主專利技術，性能優異。信號激勵能量大，噪聲壓制能力強。整套系統可采用電池供電，無需外接電源。在傳統的儀器概念上加入了低質量信號高分辨率分析，井壁線自動拾取等智能化改進，使檢測更輕松。
產品用途：
?鐵路、公路、港口、高層建筑等鉆孔樁成孔質量檢測
?支盤樁的成孔質量檢測
?地下連續墻成槽質量檢測
符合規范：
《公路橋涵施工技術規范》（JTG/T F50-2011）
《建筑樁基技術規范》（JGJ 94-2018）
《建筑地基基礎工程施工質量驗收規范》（GB 50202-2018）
《鉆孔灌注樁成孔、地下連續墻成槽檢測技術規程》（DB 29-112-2004）
《鉆孔灌注樁成孔、地下連續墻成槽質量檢測技術規程》（DGJ 32/TJ 117-2011）
《建筑基樁檢測技術規范》（DGJ 08-218-2003）
《灌注樁成孔質量檢測技術規程》（T/CECS 596-2019)
《地下連續墻檢測技術規程》（T/CECS 597-2019)
《公路工程基樁檢測技術規程》（JTG/T 3512-2020）
技術特點：
1、整套系統實現智能化。整個測試過程和探頭升降系統實現自動控制，實測數據和測試結果實現多模式顯示、且現場主機可直接打印輸出結果；
2、系統具備良好抗電磁干擾能力，整套系統充分考慮現場復雜的電磁環境，從電源供應到信號處理等各個環節均做了冗余性設計和獨特的信號處理，確保系統穩定可靠和測試結果準確；
3、線纜采用加強纖維材料，提升機械部分采用分離式設計，結構穩定，體積和重量大為減輕，工程現場調運方便；
4、超聲探頭盲區小，功率大，適應能力強。探頭最小可探測孔徑（槽寬）600mm，最大可探測孔徑（槽寬）8000mm，最大泥漿比重可達1.4，適合幾乎所有工程成孔成槽的檢測；
5、系統具有自校正功能，根據孔口孔徑值或槽口寬度值，自動對測試系統進行校準，保證測試結果準確可靠；
6、輸出結果內容豐富，直觀準確?，F(xiàn)場檢測完成后，實時輸出兩個剖面影像圖、XX’和YY’剖面偏離曲線圖和數表（包括每個測點的深度值、實測聲時值、探頭距孔壁的距離、測點位置孔徑值、偏移值和垂直度）；
7、可輸出三維成孔情況效果圖；
8、工業級電容觸摸屏，觸感柔和，操作流暢精準，適應強光環境；
9、機身采用工程塑膠ABS+PC、耐高溫阻燃材料，抗沖擊性能高；
10、IP65級防塵防水設計，無懼惡劣環境；
11、實時監控無線上傳，支持4G、WiFi方式，實現智能云檢測；
12、內置4G模塊，可實現軟件在線一鍵升級；
13、9mm超薄大容量電池，電池可拆卸，保證野外工作不間斷；
14、軟件全新升級，操控界面更友好、便捷。
性能指標：
型號：RSM-HGT(D) |
|||
顯示模式 |
12.1寸高亮度真彩液晶屏 分辨率：1280×768 （背光可調） |
輸出方式 |
現場打印/U盤導出 |
操作方式 |
電容觸摸 |
定位系統 |
內置GPS |
主控形式 |
低功耗嵌入系統 主頻：1GHz 內存：512M |
角度修正 |
內置電子羅盤 |
掃描速度 |
≥20次循環/秒 |
工作溫度 |
-20～+55℃ |
頻帶寬度 |
1～500kHz |
供電模式 |
可拆卸鋰電池 電池容量：12000mAh 電池厚度：9mm 續航時間：≥8h |
聲時準確度 |
≤0.5% |
上傳方式 |
4G/WiFi/藍牙 |
孔（槽）徑測量精度 |
0.2%F·S |
記錄方式 |
彩色圖像、數據文件 |
孔深測量精度 |
0.3% |
防護等級 |
IP65 |
測量范圍 |
600～8000mm; (孔徑/槽寬) |
機殼 |
工程塑膠ABS+PC |
最大測量深度 |
150m (可定制) |
外形尺寸 |
340*275*62mm |
最大深度分辨率 |
5mm |
主機重量 |
3.0kg(含鋰電池) |

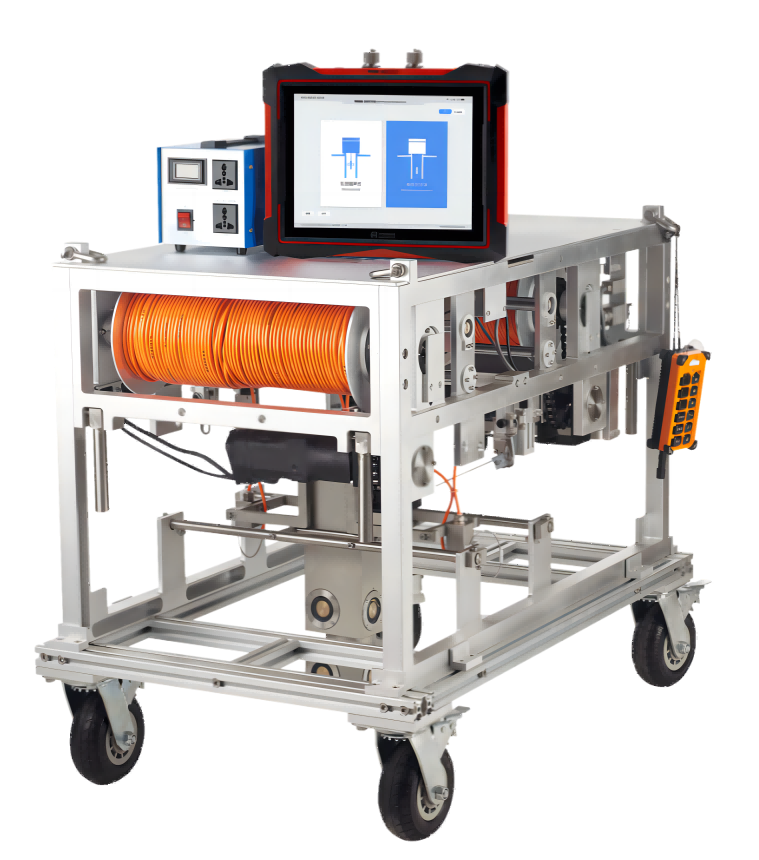

RSM-HGT雙線絞車 |
|||
升降速度 |
0～20m/min連續可調，具有緊急情況下快速提升功能 |
||
自停功能 |
具備孔底自停和孔口自停功能 |
||
雙線絞車外形尺寸 |
91×55×57cm |
||
雙線絞車重量 |
80kg |
||
標準配置：
序號 |
名 稱 |
數 量 |
規格型號 |
1 |
超聲波成孔質量檢測儀 |
1 |
RSM-HGT(D) |
2 |
數控升降絞車（雙線） |
1 |
電纜100m |
3 |
超聲探頭 |
1 |
|
4 |
深度計數器連接電纜 |
1 |
10m |
5 |
10芯通訊電纜 |
1 |
10m |
6 |
電源線 |
1 |
|
7 |
電源穩壓器 |
1 |
|
8 |
外配蓄電池及連線 |
1 |
|
9 |
電源充電器 |
1 |
8.4V 5A |
10 |
儀器箱 |
1 |
|
11 |
配件箱 |
1 |
|
12 |
繞手柄 |
1 |
|
13 |
無線數控手柄 |
1 |
|
14 |
工具包 |
1 |
內含U盤、內六角扳手一套、潤滑油、十字起、SIM卡托套裝、取卡鑷子 |
15 |
絞車保護罩 |
1 |
|
可選配件：
序號 |
項 目 |
規 格 |
備 注 |
1 |
手動絞車帶電纜 |
100米 |
可用于成孔質量檢測 |
2 |
管口架 |
|
搭配單線手動絞車使用 |
3 |
沉渣探頭 |
|
用于沉渣厚度檢測，需搭配單線手動絞車使用 |
4 |
數控升降絞車（雙線） |
100米 |
可用于成孔（槽）質量檢測 |
5 |
數控升降絞車（單線） |
100米 |
可用于成孔質量檢測 |
6 |
超聲探頭 |
|
|
7 |
數控手柄及連線 |
|
|
8 |
通訊電纜 |
10米 |
|
9 |
外配蓄電池及連線 |
|
|
