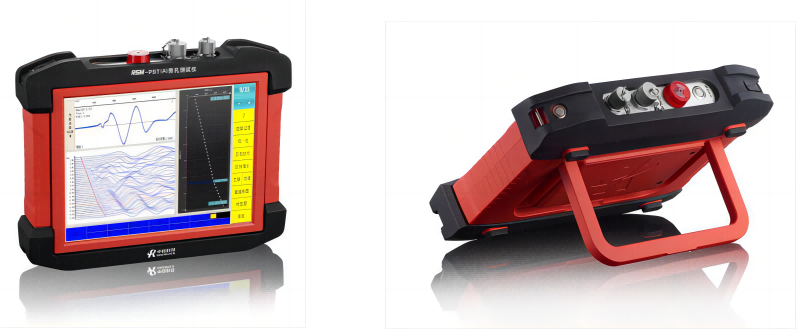

RSM-PST(A) 旁孔測試儀
型 號：RSM-PST(A)
原產地：國產
用 途：基樁樁長、樁身平均波速、樁底持力層波速檢測，評估基樁樁長、樁身平均波速是否滿足設計要求
RSM-PST(A) 旁孔測試儀
產品用途：
?基樁樁長、樁身平均波速、樁底持力層波速檢測，評估基樁樁長、樁身平均波速是否滿足設計要求
符合規范：
《既有建筑地基基礎檢測技術標準》JGJ/T 422-2018
河北省工程檢測地方標準《既有建筑地基基礎檢測技術規程》DB 13（J）/T189—2015
浙江省工程建設標準《基樁完整性檢測技術規程》DB 33/T 1127 -2016
技術特點：
1、獨創瞬時浮點結合全程浮點放大技術，高信噪比電路設計，兼顧強、弱信號的不失真采集；
2、可拆卸鋰電池，可另配備用電池，保障野外工作不間斷；
3、高強度工程塑料機殼，結構牢固，重量輕，美觀耐用；
4、12.1寸大屏幕顯示，現場信號觀察清晰；
5、主機觸摸屏操作，界面友好，操作簡單，支持中英文雙語操作；
6、標準USB接口，U盤導出數據；
7、配備旁孔測試探頭，貼壁效果好，信號質量高；
8、現場可進行基樁樁長、樁身平均波速、樁底持力層波速等分析判定功能；
9、屏幕亮度可調，適合在各種光照條件下使用；
10、背景顏色和時程曲線顏色可調，滿足客戶需求；
11、采用嵌入式系統，開關機快速，抗病毒侵?jǐn)_。
性能指標：
型號：RSM-PST(A) |
|||
顯示方式 |
12.1寸真彩液晶顯示屏（背光可調） |
頻率帶寬 |
0.1～4000 Hz |
存儲量 |
16G電子硬盤 |
供電模式 |
可拆卸鋰電池，支持座充 續航時間≥6h |
信號采集方式 |
有線 |
操作模式 |
觸摸屏 |
主控系統 |
低功耗嵌入式系統 主頻：≥1GHz 內存：512M |
通道數 |
外觸發通道1個 采樣通道3個 |
采樣間隔 |
5～20000μs連續可調 |
觸發方式 |
外觸發 |
放大倍數 |
最大100000倍 |
觸發電平 |
七檔可選 |
記錄長度 |
1 k、2k、4k、8k五檔可調 |
工作溫度 |
-20～+55℃ |
A/D采樣精度 |
24位瞬時浮點 |
機殼 |
高強度工程塑料 |
系統噪聲電壓 |
＜10μV |
外形尺寸 |
340×270×73 mm |
動態范圍 |
≥100 dB |
重量 |
2.0 kg（含鋰電池） |
數據導出方式 |
USB |
|
|
標準配置：
序號 |
名 稱 |
數 量 |
規格型號 |
1 |
旁孔測試儀 |
1 |
RSM-PST(A) |
2 |
平頭速度計及連接電纜 |
1 |
15米 |
3 |
杠桿式井中三分量檢波器（含配重塊） |
1 |
直徑50mm，304不銹鋼殼體 |
4 |
杠桿式井中三分量檢波器電纜(含繞線盤） |
1 |
100米 |
5 |
扳手 |
1 |
|
6 |
主機繞線盤通訊電纜（6芯插頭） |
1 |
3米 |
7 |
電源充電器 |
1 |
8.4V 5A |
8 |
工具包 |
1 |
內含U盤、觸摸筆、卷尺、電池安裝扳手 |
9 |
黃色拉桿箱 |
1 |
|
選購配件：
序號 |
項 目 |
規 格 |
備 注 |
1 |
杠桿式井中三分量檢波器電纜 |
60米 |
含繞線盤 |
2 |
杠桿式井中三分量檢波器電纜 |
100米 |
含繞線盤 |
3 |
杠桿式井中三分量檢波器 |
直徑50mm |
304不銹鋼殼體，含配重塊 |
4 |
平頭速度計及連接電纜 |
15米 |
|
