RSM-JC6(C) 靜載荷測試儀
型 號：RSM-JC6(C)
原產地：國產
用 途：是一款智能靜載荷測試設備，自動化程度高，可輕松應對各種檢測環境；主機可無線遙控?cái)?shù)據盒，且可通過手機遠程鏡像控制主機進行遠程操作，采用引導式操作設計，軟件嵌入國內外多種試驗方法和規范，操作簡單，安全可靠。
RSM-JC6(C) 靜載荷測試儀
產品簡介：
RSM-JC6(C)靜載荷測試儀是一款智能靜載荷測試設備，自動化程度高，可輕松應對各種檢測環境；主機可無線遙控?cái)?shù)據盒，且可通過手機遠程鏡像控制主機進行遠程操作，采用引導式操作設計，軟件嵌入國內外多種試驗方法和規范，操作簡單，安全可靠。
產品用途：
? 基樁（單樁、群樁）抗壓靜載荷試驗
? 基樁、錨樁、錨桿抗拔靜載荷試驗
? 基樁（單樁、群樁）水平靜載試驗
? 平板載荷（淺層、深層、巖基、復合地基、孔底抗壓）試驗
? 自平衡法靜載荷試驗
? 錨桿載荷試驗（錨桿基本試驗、蠕變?cè)囼?yàn)、驗收試驗、持有荷載試驗、抗拔試驗）
符合規范：
《建筑基樁檢測技術規范》（JGJ 106-2014）
《建筑地基基礎工程施工質量驗收規范》（GB 50202-2018）
《建筑地基基礎設計規范》（GB 50007-2011）
《建筑地基處理技術規范》（JGJ 79-2012）
《建筑地基檢測技術規范 》（JGJ 340-2015）
《公路工程基樁檢測技術規程》（JTG/T 3512-2020）
《電力工程地基處理技術規程》（DLT 5024-2020）
《公路工程地質原位測試規程》(JTG 3223-2021)
《鐵路工程基樁檢測技術規程》（TB 10218-2019）
《基樁靜載試驗 自平衡法》（JTT38-2009）
《水運工程地基基礎試驗檢測技術規范》 （JTS 237-2017）
《建筑基樁自平衡靜載試驗技術規程》（JGJ/T 403-2017）
《廣東省建筑地基基礎檢測規范》（DBJ/T 15-60-2019）
《巖土錨桿（索）技術規程》（CECS 22:2005）
《錨桿檢測與監測技術規程》（JGJ/T 401-2017）
《高壓噴射擴大頭錨桿技術規程》（JGJ/T 282-2012）
《巖土錨桿與噴射混凝土支護工程技術規范》（GB 50086-2015）
《建筑地基基礎設計規范》 (GB 50007-2011)
《建筑基坑支護技術規程》（JGJ 120-2012）
《建筑邊坡工程技術規范》（GB 50330-2013）
技術特點：
全新絕對式位移傳感器（無線/有線）
1、無線通訊距離不低于50m；
2、高精度，帶數顯，可顯示電量、聯網狀態、位移值等多種信息；
3、超低功耗設計，可不間斷工作超過15天，并可外接充電寶工作；
4、IP67級防水，泡水條件下仍可正常使用；
5、斷電位移數據不丟失，變形數據可追溯；
6、有線位移傳感器為一體式，且無需供電，現場使用更穩定可靠。
遠距離無線操作，且可e+方式操控主機
1、主機、數控盒可遠距離組網操控，無線距離超過1000m；
2、在聯網狀態下，手機可通過APP遠程鏡像控制儀器主機，使檢測人員遠離復雜、危險的現場環境，，真正實現儀器的智能化。
新一代屏顯數控盒
1、數控盒內置高精度GPS/北斗模塊，可遠程查看數控盒位置，保障現場試驗點精準定位；
2、數控盒可實時查看位移、壓力測試值，方便與傳感器顯示結果對比；
3、可顯示電源缺相、報警提示等信息，輔助對現場操作進行及時指導和預警；
4、由現場電源直接供電，無需單獨電源。
完美兼容主流外接設備
1、兼容多種測力方式：可通過壓力傳感器換算千斤頂出力，也可配置單個或多個荷重傳感器直接記錄千斤頂出力。
2、兼容多種油泵：兼容市面上主流油泵，也可配備交流/直流全自動油泵使用，無需換向從而實現全自動試驗。

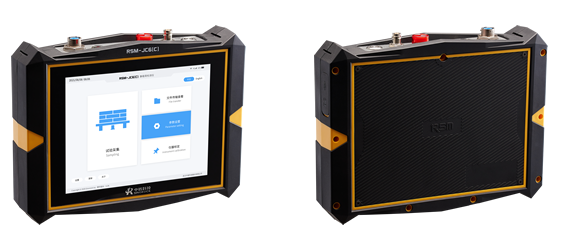

第6代高端主機
1、主機支持4G、wifi、藍牙多種方式數據上傳；
2、工業級電容觸摸屏，觸感柔和，操作流暢精準，適應強光環境；
3、IP65級防塵防水設計，無懼惡劣環境。
4、主機配備可拆卸鋰電池，可外接電源供電，保證試驗過程中不斷電。
軟件特點：
1、采集軟件支持在在線升級，安全方便；
2、精心設計界面，觀察、詳表、總表界面可手動或自動切換顯示；
3、觀察界面可直接查看位移、壓力實時數據，不受試驗未開始、暫停、調表因素影響；
4、軟件具備自動恢復試驗、自動恢復上傳、智能判斷樁頂是否破壞等功能，并可對報警參數進行調整；
5、采集支持錨桿載荷試驗、樁和地基試驗切換試驗，且采集軟件中支持維持荷載法、單循環法、多循環試驗數據及曲線的顯示。
6、分析軟件具有曲線標記、標注、定位功能；報告可直接輸出到Excel、Word、圖片等多種模式。
性能指標：
型號：RSM-JC6(C) |
|||
顯示模式 |
8.4寸高亮度真彩液晶屏 分辨率：800X600（背光可調） |
輸入/輸出接口 |
USB |
操作方式 |
電容觸摸（屏幕可鎖） |
供電模式 |
交流電、可拆卸鋰電池 |
數據備份 |
自動備份 |
功率 |
≤20W |
存儲量 |
16G電子硬盤 |
工作溫度 |
-20～+55℃ |
通訊方式 |
無線 / 有線 |
環境濕度 |
≤85% |
無線通訊距離 |
≥1000m |
外形尺寸 |
265×200×56 mm |
無線測控測點數量 |
1個 |
重量 |
2.2kg(含鋰電池) |
RSM-JC數據盒 |
|||
位移測試通道 |
4道 |
||
位移量程 |
單次量程50mm，可多次累加測量 |
||
位移測試精度 |
誤差不大于0.1%FS |
||
位移分辨率 |
不低于0.01mm |
||
位移供電 |
有線位移傳感器由數控盒直接供電，無線位移傳感器自帶可充鋰電池。 |
||
荷載測試通道 |
1道壓力/1道荷重/8道荷重 |
||
壓力/荷重量程 |
0～70MPa/0-100000kN |
||
壓力/荷重測試精度 |
0.5%FS/0.4%FS/0.25%FS |
||
油泵控制方式 |
智能開關控制器 |
||
輸入電源 |
AC: 220V / 380V DC: 指定鋰電池 |
||

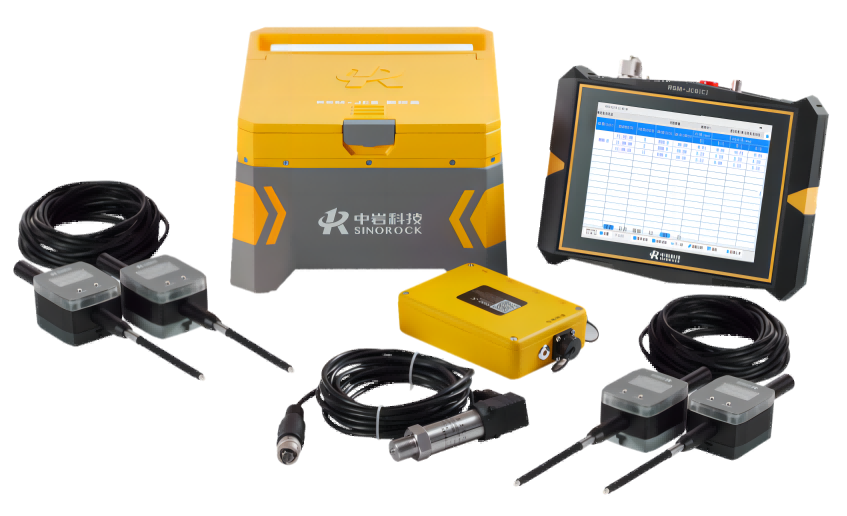

標準配置（有線版）：
序號 |
名 稱 |
數 量 |
規格型號 |
1 |
靜載荷測試儀 |
1 |
RSM-JC6(C) |
2 |
JC6數控盒 |
1 |
RSM-JC6 |
3 |
JC位移轉接盒 |
1 |
4通道 |
4 |
位移轉接線 |
1 |
5m |
5 |
靜載通訊連接電纜 |
1 |
20m |
6 |
位移傳感器 |
4 |
|
7 |
磁性表座 |
4 |
專用型 |
8 |
壓力傳感器 |
1 |
ST3000 0.5級 |
9 |
壓力傳感器連接電纜 |
1 |
5m |
10 |
數控盒電源輸入線（4芯3米母頭） |
2 |
|
11 |
數控盒電源輸出線（4芯3米公頭） |
1 |
|
12 |
吸盤天線 |
3 |
433MHz |
13 |
三通四件套 |
1 |
|
14 |
快速接頭 |
1 |
|
15 |
GPS天線 |
1 |
|
16 |
380V電源插頭插座 |
1 |
GNT16(440V/16A) |
17 |
380V空開 |
1 |
c25(400V/25A) |
18 |
電源適配器 |
1 |
12V 5A |
19 |
工具包 |
1 |
內含U盤、卷尺、電池安裝扳手 |
20 |
儀器箱 |
2 |
主機箱、配件箱各一個 |

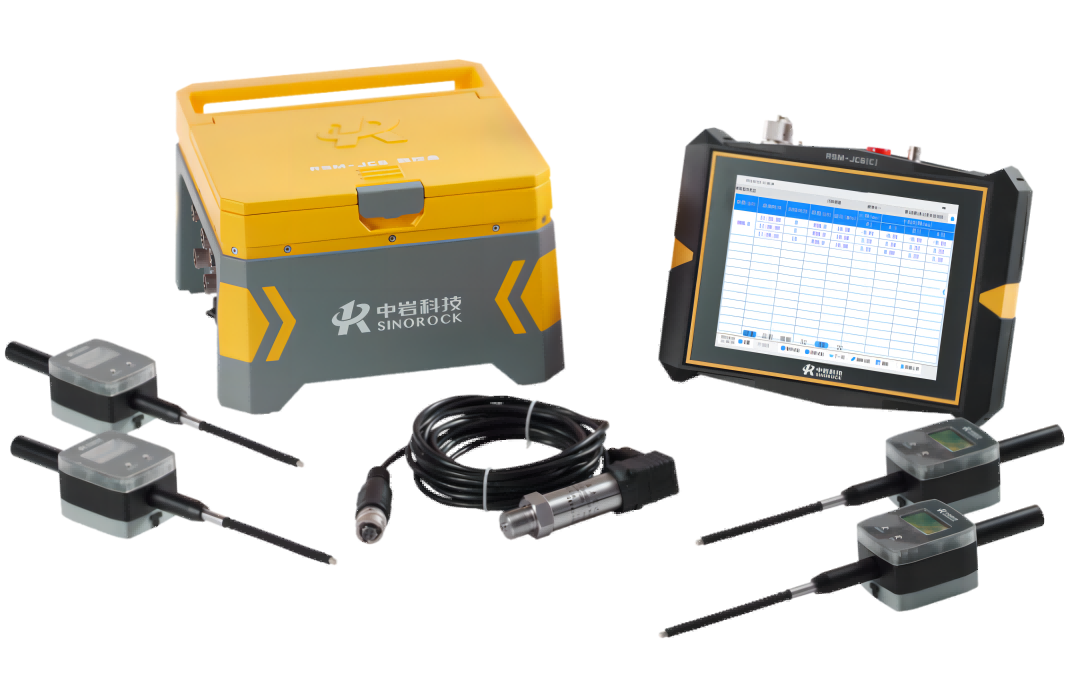

標準配置（無線版）：
序號 |
名 稱 |
數 量 |
規格型號 |
1 |
靜載荷測試儀 |
1 |
RSM-JC6(C) |
2 |
JC6數控盒 |
1 |
RSM-JC6 |
3 |
靜載通訊連接電纜 |
1 |
20m |
4 |
控載通訊電纜 |
1 |
5m |
5 |
無線位移傳感器 |
4 |
RSM-JCW |
6 |
磁性表座 |
4 |
專用型 |
7 |
壓力傳感器 |
1 |
ST3000 0.5級 |
8 |
壓力傳感器連接電纜 |
1 |
5m |
9 |
數控盒電源輸入線（4芯3米母頭） |
2 |
|
10 |
數控盒電源輸出線（4芯3米公頭） |
1 |
|
11 |
吸盤天線 |
3 |
433MHz |
12 |
三通四件套 |
1 |
|
13 |
快速接頭 |
1 |
|
14 |
電源適配器 |
1 |
12V 5A |
15 |
TYPE-C充電線 |
1 |
1分5（含充電頭） |
16 |
GPS天線 |
1 |
|
17 |
380V電源插頭插座 |
1 |
GNT16(440V/16A) |
18 |
380V空開 |
1 |
c25(400V/25A) |
19 |
工具包 |
1 |
內含U盤、卷尺、電池安裝扳手 |
20 |
儀器箱 |
2 |
主機箱、配件箱各一個 |
選購配件：
序號 |
項 目 |
規 格 |
用途 |
|
1 |
交流超高壓泵站 |
70Mpa |
BZ70-0.4-卸-10L |
|
BZ70-1-卸4-20L |
|
|||
BZ70-1-卸4-50L |
|
|||
63Mpa |
BZ63-2.5-卸4-50L |
|
||
2 |
雙作用手動泵 |
63Mpa |
SYB-4-7 |
|
3 |
交流全自動泵 |
70Mpa |
QZD70-0.4卸1S10 |
|
QZD70-1.0卸2S20 |
|
|||
QZD70-1.0卸4S20 |
|
|||
QZD70-1.0卸2S50 |
|
|||
QZD70-1.0卸4S50 |
|
|||
63Mpa |
QZD63-2.5卸2S50 |
|
||
QZD63-2.5卸4S50 |
|
|||
4 |
60V直流全自動油泵 |
70Mpa |
QZD70-0.4卸1Z10 |
|
QZD70-1.0卸2Z20 |
|
|||
QZD70-1.0卸4Z20 |
|
|||
QZD70-1.0卸2Z50 |
|
|||
QZD70-1.0卸4Z50 |
|
|||
5 |
分離式千斤頂 |
50t |
QF50--20 |
|
100t |
QF100--20 |
|
||
200t |
QF200--20 |
|
||
320t |
QF320--20 |
|
||
500t |
QF500--20 |
|
||
630t |
QF630--20 |
|
||
6 |
一泵四頂卸載閥 |
|
|
|
7 |
高壓油管 （含接頭）
|
3米 |
|
|
6米 |
|
|||
9米 |
|
|||
12米 |
|
|||
15米 |
|
|||
8 |
變頻流量控制器 |
2.2kw |
|
|
9 |
JC6數控盒 |
|
|
|
10 |
JC6位移轉接盒 |
4通道 |
|
|
11 |
JC6位移轉接盒 |
8通道 |
|
|
12 |
JC6荷重轉接盒 |
|
|
|
13 |
位移傳感器 |
有線 |
|
|
14 |
無線位移傳感器 |
RSM-JCW |
|
|
15 |
調頻式位移傳感器 |
行程50mm |
|
|
16 |
磁性表座 |
專用型 |
|
|
17 |
壓力傳感器 |
ST3000 0.5級 |
|
|
18 |
鋰電瓶 |
60V/55AH |
|
|
19 |
鋰電瓶充電器 |
60V/8A |
|
|
20 |
全自動油泵連接線 |
5m |
|
|
21 |
穿心千斤頂 |
10t(φ27) |
ZLQF(YCW10B) |
用于錨桿載荷試驗 |
20t(φ34) |
ZLQF(YCW20B) |
|||
30t(φ45) |
ZLQF(YCW30B) |
|||
50t（φ60） |
ZLQF(YCW50B) |
|||
100t（φ78） |
ZLQF(YCW100B) |
|||
200t（φ120） |
ZLQF(YCW200B) |
|||
300t(φ145) |
ZLQF(YCW300B) |
|||
500t(φ196) |
ZLQF(YCW500B) |
|||
