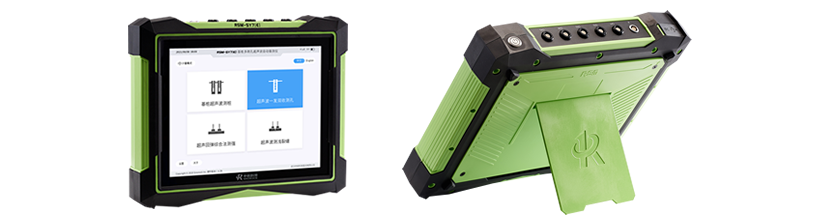

RSM-SY7(E) 基樁多跨孔超聲波自動循測儀 （五通道）
型 號：RSM-SY7(E)
原產地：國產
用 途：采用全新控制技術，自發自收速度更快，檢測效率更高，一次可完成5管樁10個剖面檢測。標配增強型換能器，匹配改進后的全自動判讀算法，信號強判讀準，讓檢測更加輕松高效。
RSM-SY7(E) 基樁多跨孔超聲波自動循測儀 （五通道）
產品簡介：
RSM-SY7(E)基樁多跨孔超聲波自動循測儀采用全新控制技術，自發自收速度更快，檢測效率更高，一次可完成5管樁10個剖面檢測。標配增強型換能器，匹配改進后的全自動判讀算法，信號強判讀準，讓檢測更加輕松高效。
產品用途：
? 基樁聲波透射法完整性檢測
? 混凝土裂縫深度檢測
? 混凝土超聲回彈綜合法強度檢測
? 地質勘察巖體縱波波速測試
? 隧道巖體松動圈檢測
? 非金屬材料動彈性力學參數測試
? 地下連續墻完整性檢測
? 超聲波測不密實區和空洞
符合規范：
《建筑基樁檢測技術規范》（JGJ 106-2014）
《公路工程基樁動測技術規程》（JTG/T F81-01-2004）
《公路工程基樁檢測技術規程》（JTG/T 3512-2020）
《鐵路工程基樁無損檢測規范》（TB 10218-2019）
《超聲回彈綜合法檢測混凝土強度技術規程》（CECS 02:2005）
《超聲法檢測混凝土缺陷技術規程》（CECS 21:2000）
《鐵路工程結構混凝土強度檢測規程》（TB 10426-2004）
《廣東省建筑地基基礎檢測規范》（DBJ/T 15-60-2019）
《水運工程混凝土結構實體檢測技術規程》（JTS 239-2015）
《水運工程地基基礎試驗檢測技術規程》（JTS 237-2017）
技術特點：
1、針對建筑、交通等一些新版規范對大直徑樁增加聲測管埋設要求，最多可一次完成5管檢測；
2、自研多通道自發自收基樁剖面全組合超聲波檢測，已獲多項發明專利授權，一次提升可完成五管十剖面全組合測試，大幅提高檢測速度，大大減輕現場檢測人員工作強度；
3、配新型前置放大探頭，空氣中有效測距可達2米，混凝土中最長測距可達10米；
4、每個剖面測試波形獨立可控調節增益延遲；
5、可自動搜索首波位置、自動調整放大倍數；
6、采用12.1寸超大真彩液晶顯示屏，現場可同時清晰觀測10個剖面測試波形、波列、波速、波幅等信息，測試過程中整樁質量一目了然； 7、測點移距1～50cm可調，不漏點，無需重復測試；
8、自動計數提升裝置連接方便、快捷，最大提升速度可達60 m/min，提升深度最小分辨率 1cm；
9、采用全新無線深度計數器，無線傳輸距離大于8米，IP65級防塵防水，續航持久，并設計Type-C充電口，支持充電寶邊充邊用；
10、配備萬向管口滑輪，高精度四軸承不銹鋼設計，拉線絲滑不卡頓，操作方便、耐用；
11、工業級電容觸摸屏，觸感柔和，操作流暢精準，適應強光環境；
12、機身采用工程塑膠ABS+PC、耐高溫阻燃材料，抗沖擊性能高；
13、IP65級防塵防水設計，無懼惡劣環境；
14、實時監控?zé)o線上傳，支持4G、WiFi方式，實現智能云檢測；
15、內置4G模塊，可實現軟件在線一鍵升級；
16、9mm超薄大容量電池，電池可拆卸，保證野外工作不間斷；
17、軟件全新升級，操控界面更友好、便捷。
性能指標：
型號：RSM-SY7(E) |
|||
顯示模式 |
12.1寸高亮度真彩液晶屏 分辨率：1280×768（背光可調） |
增益精度 |
0.5dB |
操作方式 |
電容觸摸 |
頻帶寬度 |
1～500kHz |
儲存模式 |
16G電子硬盤 |
聲幅準確度 |
≤3% |
通訊方式 |
有線通訊 |
聲時準確度 |
≤0.5% |
數據導出 |
USB |
接收靈敏度 |
≤10μV |
深度計數方式 |
自動計數 |
道間串?dāng)_ |
≤1/400 |
主控形式 |
低功耗嵌入式系統 主頻：1GHz 內存：512M |
觸發方式 |
信號觸發 |
通道數 |
五個獨立可控自發自收通道 |
上傳方式 |
4G/WiFi/藍牙 |
一次提升測試剖面 |
十個剖面 |
防護等級 |
IP65 |
掃描速度 |
≥20次循環/秒 |
供電模式 |
可拆卸鋰電池 電池容量：12000mAh 電池厚度：9mm 續航時間：≥7h |
采樣方式 |
同步自發自收 |
機殼 |
工程塑膠ABS+PC |
采樣間隔 |
0.1～200μS |
工作溫度 |
-20～+55℃ |
記錄長度 |
0.5～4k |
外形尺寸 |
340*275*62mm |
發射電壓 |
500V/1000V可調 |
重量 |
3.0 kg（含鋰電池） |
動態范圍 |
≥100dB |
|
|
提升裝置 |
|||
提升裝置連接方式 |
有線/無線 |
記數方式 |
雙向計數 |
無線傳輸距離 |
8m |
充電方式 |
Type-C充電口，支持充電寶邊充邊用 |
無線工作時間 |
≥30h |
防水等級 |
IP65 |
最小測點間距 |
1cm |
最大提升速度 |
1.0m/s |
外形尺寸 |
130*110*140mm |
重量 |
1.5 kg |

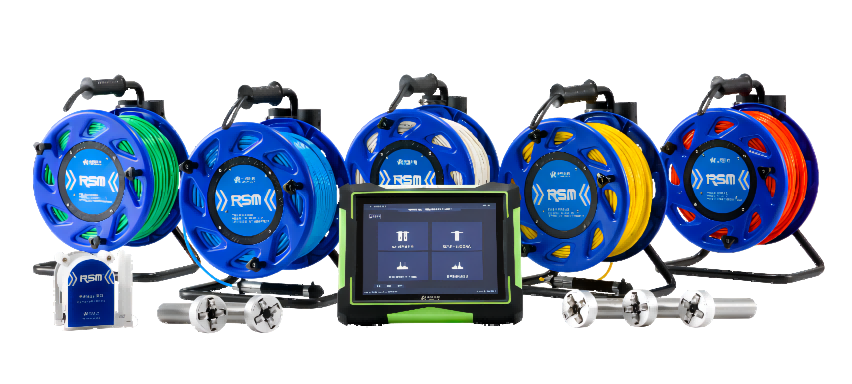

標準配置：
序號 |
名 稱 |
數 量 |
規格型號 |
1 |
基樁多跨孔超聲波自動循測儀 |
1 |
RSM-SY7(E) |
2 |
一發一收跨孔換能器 |
5 |
100m（含五個單管繞線盤） |
3 |
無線深度計數器 |
1 |
兼容有線、無線 |
4 |
深度計數器連接電纜 |
1 |
10米 |
5 |
萬向管口滑輪 |
5 |
|
6 |
三角架 |
1 |
|
7 |
電源充電器 |
1 |
8.4V 5A |
8 |
工具包 |
1 |
內含U盤、卷尺、電池安裝扳手、十字起、SIM卡托套裝、取卡鑷子 |
9 |
儀器箱 |
1 |
|
10 |
配件箱 |
1 |
可選配件：
序號 |
項 目 |
規 格 |
備 注 |
1 |
一發一收跨孔換能器（含放大器） |
50米 |
巖石地質孔間波速測試用 |
2 |
一發雙收單孔換能器 |
50米 |
巖石地質孔內波速測試用 |
100米 |
巖石地質孔內波速測試用 |
||
3 |
一發雙收干孔換能器 |
20米 |
隧道松動圈測試用 |
4 |
夾心式橫波平面聲波換能器
|
50KHz |
橫波測試、室內用 |
5 |
夾心式縱波平面聲波換能器 |
50KHz |
縱波測試用 |
6 |
一發一收跨孔換能器 |
100m |
含繞線盤 |
7 |
無線深度計數器 |
|
兼容有線、無線 |
8 |
萬向管口滑輪 |
|
|
9 |
繞線盤 |
|
