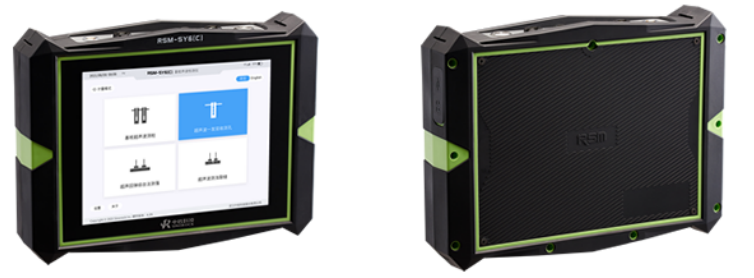

RSM-SY6(C) 非金屬聲波檢測儀
型 號：RSM-SY6(C)
原產地：國產
用 途：便攜式多功能非金屬聲波測試儀，可完成基樁聲波透射法完整性檢測，同時兼容超聲回彈綜合法強度檢測、混凝土裂縫深度檢測、地質勘察巖體縱波波速測試、隧道巖體松動圈檢測等。
RSM-SY6(C) 非金屬聲波檢測儀
產品簡介：
RSM-SY6(C)非金屬聲波檢測儀是一款性價比較高的便攜式多功能非金屬聲波測試儀，可完成基樁聲波透射法完整性檢測，同時兼容超聲回彈綜合法強度檢測、混凝土裂縫深度檢測、地質勘察巖體縱波波速測試、隧道巖體松動圈檢測等。具有體積小、重量輕、操作簡單易學等特點。
產品用途：
? 基樁聲波透射法完整性檢測
? 混凝土裂縫深度檢測
? 混凝土超聲回彈綜合法強度檢測
? 地質勘察巖體縱波波速測試
? 隧道巖體松動圈檢測
? 非金屬材料動彈性力學參數測試
? 地下連續墻完整性檢測
? 超聲波測不密實區和空洞
符合規范：
《建筑基樁檢測技術規范》（JGJ 106-2014）
《公路工程基樁動測技術規程》（JTG/T F81-01-2004）
《公路工程基樁檢測技術規程》（JTG/T 3512-2020）
《鐵路工程基樁無損檢測規范》（TB 10218-2019）
《超聲回彈綜合法檢測混凝土強度技術規程》（CECS 02:2005）
《超聲法檢測混凝土缺陷技術規程》（CECS 21:2000）
《鐵路工程結構混凝土強度檢測規程》（TB 10426-2004）
《廣東省建筑地基基礎檢測規范》（DBJ/T 15-60-2019）
《水運工程混凝土結構實體檢測技術規程》（JTS 239-2015）
《水運工程地基基礎試驗檢測技術規程》（JTS 237-2017）
技術特點：
1、采用全新自動判讀功能，首波聲時、聲幅判讀更準確；
2、現場及時計算出深度-波速、深度-波幅曲線，分析結果一目了然；
3、配備萬向管口滑輪，高精度四軸承不銹鋼設計，拉線絲滑不卡頓，操作方便、耐用；
4、體積小、重量輕、攜帶方便；
5、工業級電容觸摸屏，觸感柔和，操作流暢精準，適應強光環境；
6、機身采用工程塑膠ABS+PC、耐高溫阻燃材料，抗沖擊性能高；
7、IP65級防塵防水設計，無懼惡劣環境；
8、實時監控無線上傳，支持4G、WiFi方式，實現智能云檢測；
9、內置4G模塊，可實現軟件在線一鍵升級；
10、9mm超薄大容量電池，電池可拆卸，保證野外工作不間斷；
11、軟件全新升級，操控界面更友好、便捷。
性能指標：
型號：RSM-SY6(C) |
|||
顯示模式 |
8.4寸高亮度真彩液晶屏 分辨率：800×600（背光可調） |
增益精度 |
0.5dB |
操作方式 |
電容觸摸 |
頻帶寬度 |
1～500kHz |
儲存模式 |
16G電子硬盤 |
聲幅準確度 |
≤3% |
通訊方式 |
有線通訊 |
聲時準確度 |
≤0.5% |
數據導出 |
USB |
接收靈敏度 |
≤10μV |
深度計數方式 |
自動計數 |
道間串擾 |
≤1/400 |
主控形式 |
低功耗嵌入式系統 主頻：600MHz 內存：256M |
觸發方式 |
信號觸發 |
通道數 |
一個發射通道、兩個接收通道 |
上傳方式 |
4G/WiFi |
一次提升測試剖面 |
兩個剖面 |
防護等級 |
IP65 |
掃描速度 |
≥20次循環/秒 |
供電模式 |
可拆卸鋰電池 電池容量：12000mAh 電池厚度：9mm 續航時間：≥8h |
采樣間隔 |
0.1～200μS |
機殼 |
工程塑膠ABS+PC |
記錄長度 |
0.5～4k |
工作溫度 |
-20～+55℃ |
發射電壓 |
500V/1000V可調 |
外形尺寸 |
265*200*56mm |
動態范圍 |
≥100dB |
重量 |
2.0 kg（含鋰電池） |
提升裝置 |
|||
提升裝置連接方式 |
有線 |
記數方式 |
雙向計數 |
最小測點間距 |
1cm |
最大提升速度 |
1.0m/s |

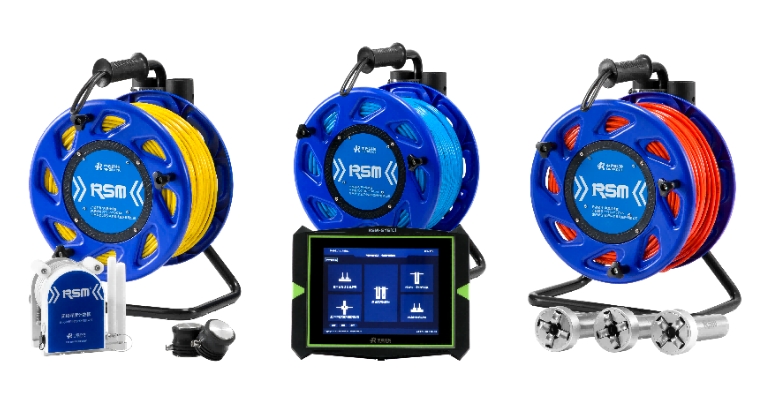

標準配置：
序號 |
名 稱 |
數 量 |
規格型號 |
1 |
非金屬聲波檢測儀 |
1 |
RSM-SY6(C) |
2 |
一發一收跨孔換能器 |
3 |
50m（含三個單管繞線盤） |
3 |
夾心式縱波平面聲波換能器 |
2 |
50kHz |
4 |
平面換能器連接電纜 |
2 |
5m |
5 |
深度計數器 |
1 |
有線 |
6 |
深度計數器連接電纜 |
1 |
10m |
7 |
萬向管口滑輪 |
3 |
|
8 |
電源充電器 |
1 |
8.4V 5A |
9 |
三角架 |
1 |
|
10 |
拉桿箱 |
1 |
|
11 |
工具包 |
1 |
內含U盤、卷尺、電池安裝扳手、SIM卡托套裝 |
可選配件：
序號 |
項 目 |
規 格 |
備 注 |
1 |
一發一收跨孔換能器（含放大器） |
50米 |
巖石地質孔間波速測試用 |
2 |
一發雙收單孔換能器 |
50米 |
巖石地質孔內波速測試用 |
100米 |
巖石地質孔內波速測試用 |
||
3 |
一發雙收干孔換能器 |
20米 |
隧道松動圈測試用 |
4 |
夾心式橫波平面聲波換能器
|
50KHz |
橫波測試、室內用 |
5 |
夾心式縱波平面聲波換能器 |
50KHz |
縱波測試用 |

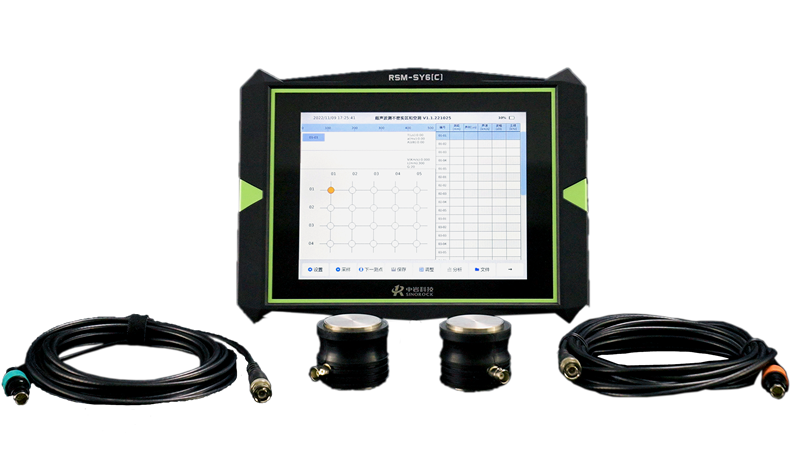

混凝土測缺、測強配置

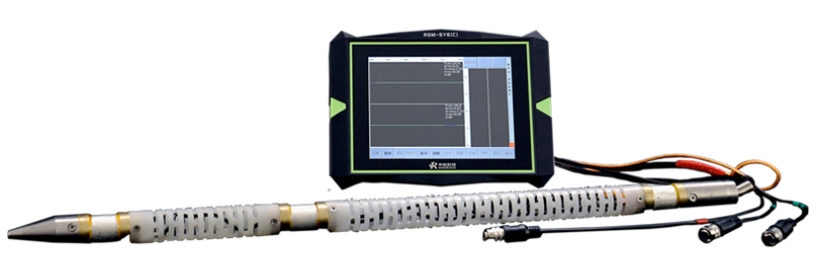

聲波測孔配置
