鉆孔式地下空區三維掃描儀C-ALS
型 號：C-ALS
原產地：美國Carlson公司
用 途：C-ALS內窺式地下空區三維掃描儀自2006年引進國內，已廣泛應用于包括地下礦山、露天礦山、工程施工、地面沉降、地災調查、教學科研等眾多領域。
鉆孔式地下空區三維掃描儀C-ALS
迅速、準確、安全地獲取采空區三維數據
隨著經濟、科技的發展，充填采礦、精細化采礦、智能采礦等相關新技術的應用已經成為趨勢，無論是為了資源回收還是安全生產而進行的礦山采場、采空區的精確三維數據探測，已成為礦山開采的一項日常工作。廢棄的巷道、采空區導致的地面沉降、環境污染，已經嚴重影響到生態環境、地區經濟發展，并威脅到礦山安全以及群眾生命財產安全。對這些空區的探測、處理和環境修復也已成為社會及政府關注的焦點。
卡爾森的C-ALS內窺式地下空區三維掃描儀，直徑僅有5厘米，測量范圍可達150m半徑，通過儀器內置的3D高精度導航傳感器同已有坐標數據結合起來，能夠?qū)崿F(xiàn)對空區的高精度全范圍無盲區（360° * 360°) 的三維測繪。C-ALS內窺式地下空區三維掃描儀內置LED燈、前置攝像機，確保儀器進入空腔內部不受損傷，同時可以記錄空區和鉆孔影像數據。作業人員在安全的區域?qū)崟r獲取具有真實方位與三維坐標的三維空腔數據，精確的體積與邊界范圍，形成直觀可視化的空區3D形態。多次掃描結果可以自動拼合，得到區域采空區群的分布形態?？諈^(qū)數據可以導出到任意第三方軟件，為最終處理提供最直觀的科學依據。

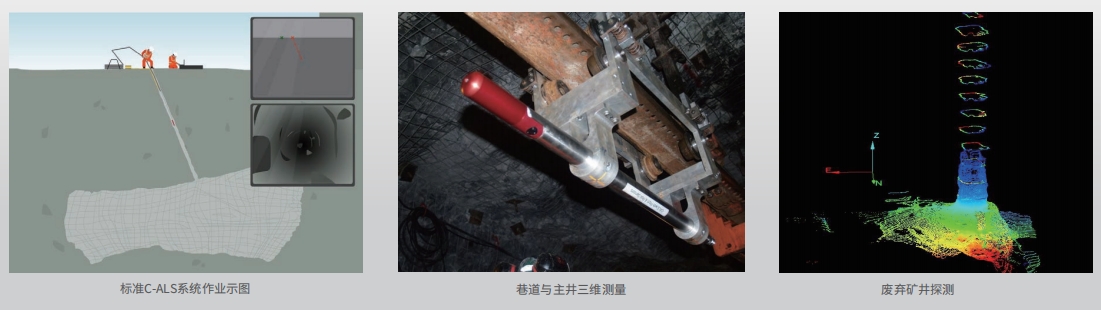

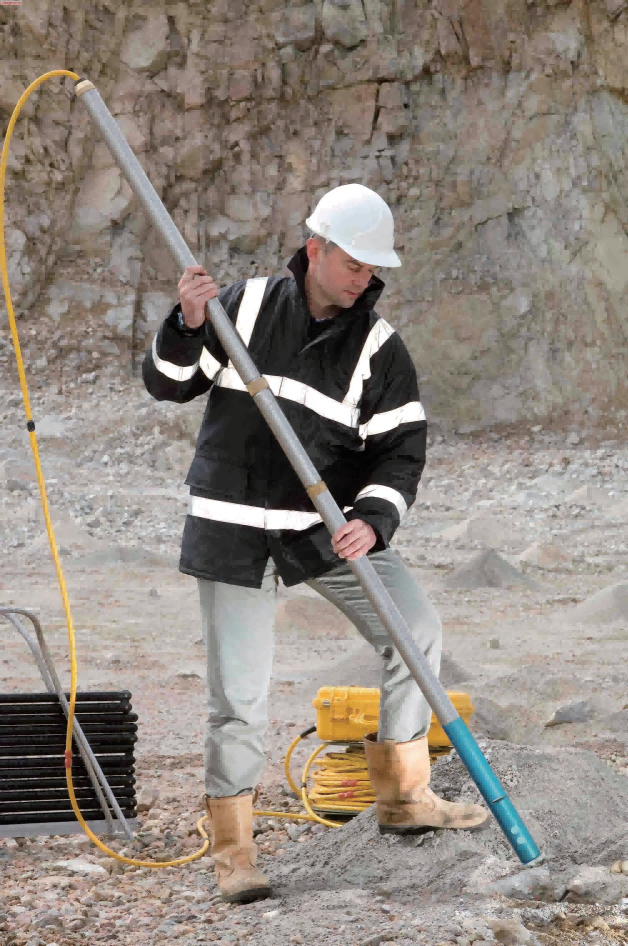

卡爾森的C-ALS內窺式地下空區三維掃描儀，具有精巧、獨特的設計，結合折疊定向桿或者固定延長桿，它可以通過多種方式進入空區內部做全自動三維數據采集，比如：通過直徑不小于7cm的鉆孔向下、向上、水平進入空區或采場；或通過延伸桿懸臂進入空區；或通過電纜線下放到溜井；通過鋼絲滑進空區或采場；通過遙控車進入危險空區內部巡回掃描 … …
C-ALS內窺式地下空區三維掃描儀自2006年引進國內，已廣泛應用于包括地下礦山、露天礦山、工程施工、地面沉降、地災調查、教學科研等眾多領域。

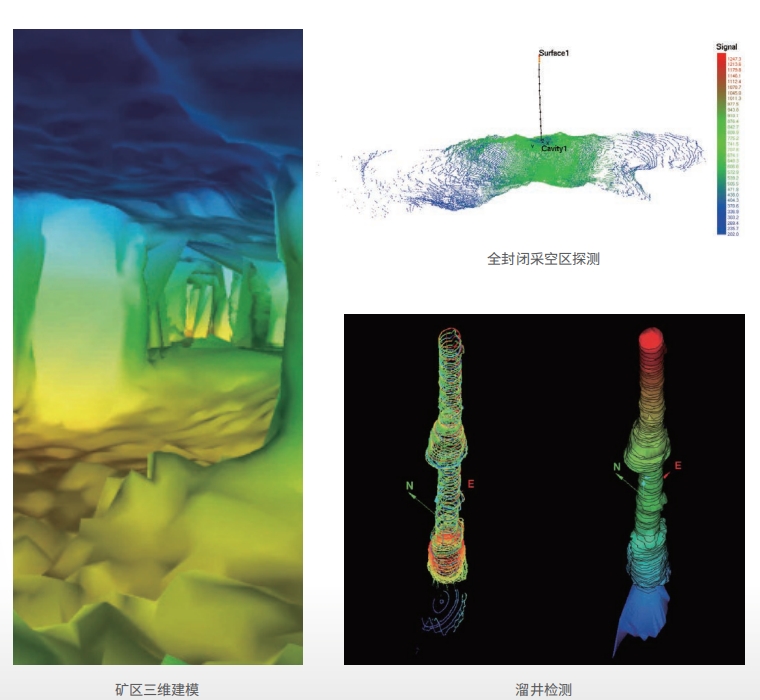

C-ALS應用領域：
- 采空區探測
- 出礦量計算
- 貧化率及損失率評估
- 巷道測量
- 溜井檢測
- 礦山數字化
- 礦山三維建模
- 采空區形變監測
- 地質災害治理
- 緊急救援
- 礦山事故調查
- 鈾礦開采
- 考古勘探
- 工程建設
C-ALS主要特性：
- 探棒直徑僅有5cm
- 360°*360°全方位無盲區掃描
- 內置高精度3D導航傳感器傳遞坐標
- 確保作業人員安全的條件下高效率、高密度、高精度三維測量
- 靈活、不受限的作業方式:通過鉆孔向下、水平、向上探測,懸臂探測、溜井掃描等等
- 國際標準IP67級防護
- 久經考驗高強度便攜工業設計
- 極端溫度濕度耐受性高
技術參數
激光模塊 |
||
激光安全等級 |
Class 1 |
|
激光類型 |
InGaAs 激光 |
|
波長（典型） |
905nm |
|
分辨率 |
1cm |
|
最大量程 |
150m |
|
最小量程 |
0.5m |
|
角度測量 |
||
度盤類型 |
光電編碼 |
|
度盤精度 |
0.2° |
|
分辨率 |
0.1° |
|
范圍 |
垂直 |
-90°~+90° |
水平 |
0°~360° |
|
驅動系統 |
全時手動優先的雙軸伺服機械馬達 |
|
定位傳感器（標準系統） |
||
類型 |
三軸傳感器 |
|
內置傾斜/滾動傳感器精度 |
±0.2° |
|
傾斜/滾動傳感器范圍 |
360° |
|
物理參數 |
||
材料類型 |
鋁和不銹鋼 |
|
防水防塵等級 |
IP67 |
|
尺寸 |
探棒 |
1100mm×?50mm |
探棒加延伸桿 |
2179mm×?50mm |
|
地面單元 |
270mm×245mm×170mm |
|
重量 |
不銹鋼探棒 |
5.9kg |
鋼制延伸桿 |
3kg |
|
C-ALS 主電纜 |
0.18kg/m |
|
定向桿 |
0.4kg/m |
|
地面控制單元 |
4.1kg |
|
工作電壓 |
直流電 12V~15V 或者交流電 110V~240V |
|
工作電流 |
0.8A~2.0A |
|
陀螺 C-ALS(高級選配) |
||
IMU 指標 |
||
加速度計類型 |
|
三軸加速度計 |
傾角精度 |
|
±0.2° |
傾角范圍 |
|
360° |
陀螺儀類型 |
|
三軸微機電陀螺 |
方位角精度 |
|
<1°/20 分鐘 |
陀螺量程 |
|
400°/秒 |
*最大量程使用柯達公司的標準白卡作為標靶測得（90%反射率）。
