充水采空區三維數字聲吶測量系統
型 號：
原產地：美國Carlson公司
用 途：特性: 可編程、多頻率、高性能等
充水采空區三維數字聲吶測量系統
應用領域: 特性:
? 剖面掃描 ? 可編程
? 海洋石油與天然氣 ? 多頻率
? 測量 ? 高性能
? 壩體檢測 ? 低成本
? 水下考古 ? 低功耗
? 科學研究 ? 安裝與設置簡單
? 充水空腔測量 ? 數字遙測
? 鉆孔檢測 ? 1-100 m 測程
? 內置方向傳感器
? 多種通訊協議
硬件指標: |
|
頻率 |
675 kHz -其它頻率可在軟件中選擇(頻率范圍600kHz--1MHz,頻寬 5kHz) |
換能器 類型 |
側掃 |
波束款寬 |
600 kHz: 2.4。 675 kHz: 2.1。 1 MHz: 1.4。 |
分辨率 |
1 m–4 m: 2 mm (0.08”) 5 m & up: 10 mm (0.4”) |
最小測距 |
150 mm (6”) |
定向傳感器 (精度指標):
|
|
傾斜 & 滾動 |
± 0.1° 典型 |
方向 |
± 1.0° 典型 |
最大承壓 |
1000 m 水深 （3000m )選 |
電纜長度 |
1000 m 最長 (RS-485口通訊) |
通訊協議 |
RS-485 串口 @ 115.2 kbps (or 可選 RS-232) |
端口 |
4針，防水插口 (Subconn MCBH4M-AS) |
供電 |
20–36 V直流電壓 |
尺寸 (1000m 深度等級) |

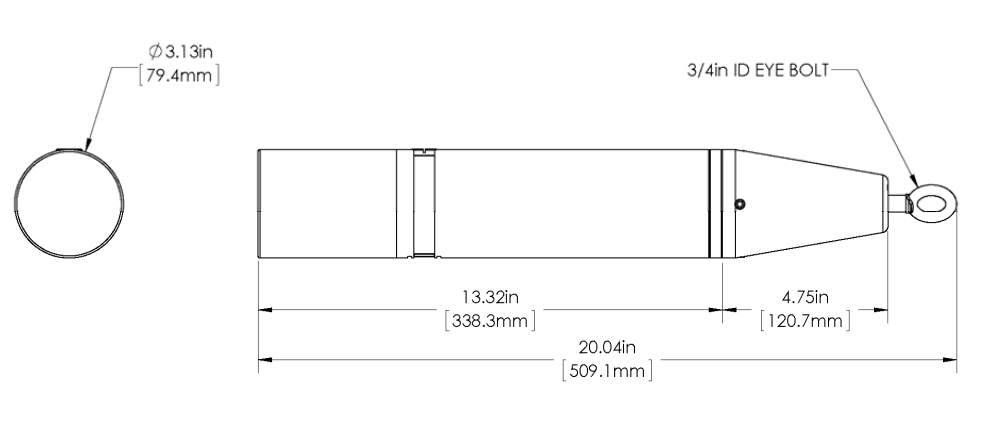

Φ79.4mm×509.1mm,詳見下圖 |
重量: 空氣中
水中 |
1000 m unit: ～2.7 kg (～6 lbs)
1000 m unit: ～1.1 kg (～2.5） |
材質 |
1000 m unit: 6061-T6 鋁, PVC 和 復合材料 |
表面材質 |
陽極氧化硬質材料 |
軟件指標: |
|
WINDOWS? 操作系統 |
Windows? XP, Vista, 7, 8, 10 |
模式 |
Side Scan, Polar, and Sector |
距離尺度 |
1 m, 2 m, 3 m, 4 m, 5 m, 10 m, 20 m, 30 m, 40 m, 50 m, 60 m, 80 m, 100 m |
角度步進 |
3°步進 ,連續旋轉 |
角度范圍: 豎向 水平 |
0°– 180°, 0°– 357°, 3°步進, 或者 連續掃描 |
掃描步進模式 |
精細 (0.3°),較精細 (0.6°), 中等 (0.9°), 快速 (1.2°), 較 快(2.4°) |
格網類型 |
扇面 和 極坐標 |
文件格式 |
(filename).81a |
計算機性能最低要求: |
100 MHz Pentium 16 MB RAM 1 GB Hard Disk 800 x 600 x 256 顯卡 |
