數字式全景鉆孔攝像系統
型 號：DPBCS
原產地：國產
用 途：1.采用錐面鏡專利技術，得到的是真裂隙的寬度。
數字式全景鉆孔攝像系統（DPBCS）
概述：
數字式全景鉆孔攝像系統是在中國工程院院士葛修潤的指導下，由研究員、博導、加拿大卡爾頓大學訪問學者王川嬰教授經過多年攻關，自主研制完成的具有國際先進水平的可視化鉆孔勘察設備，填補了國內在該領域的技術空白，是當今鉆孔攝像技術發展過程中的一個里程碑。系統采用新穎的光學設計，創造性地實現了360°孔壁的全景觀察、數字量測、孔壁圖像的計算機處理和地質資料的統計分析，形成了直觀的孔壁360°平面展開圖和虛擬巖芯圖，各項指標均處于國際領先水平。該系統獲得過多項國家發明專利及軟件著作權登記，其專利《數字式全景鉆孔攝像裝置》在第十三屆全國發明成果博覽會上獲得了金獎，也于2006年被評為《全國杰出專利工程技術評審》預展項目?，F(xiàn)已廣泛應用于樁基檢測、邊坡勘察、錨桿錨索孔探察、檢測混凝土澆筑質量、堤防隱患探測、水庫滲漏探測、滑坡勘探、覆蓋層探測、巖溶、地下洞穴、地下水資源勘探、灌漿質量檢測、環境檢測與評估等領域，近三十年來在國內外上百項大型工程中累計勘測深度超二十萬米。在水利、土木、能源、交通、地質、礦山、環境等行業都得到了用戶的一致好評。
產品用途：
? 發現影響工程安全的結構面
? 探明地下水活動及水文地質
? 檢查裂隙充填、擴展情況
? 監測混凝土澆筑質量
? 超前勘探與預報
技術特點：
1. 采用錐面鏡專利技術，得到的是真裂隙的寬度。
2. 整套系統實現智能化，深孔測試中全景探頭升降實現自動控制，軟件處理過程結構面可半自動化識別；
3. 集成控制箱采用低功耗嵌入式設計，軟件基于C++ 設計，系統穩定可靠；配備外置鋰電池，獨立供電，可有效防止測試過程中因電力中斷導致的測試數據丟失；
4. 充分考慮現場復雜的電磁環境，從電源供應到信號處理等各個環節均做了冗余性設計和獨特的信號處理，具備良好抗電磁干擾能力，確保系統穩定可靠和測試結果準確；
5. 采用凱夫拉絲纖維加銅芯線復合線纜，抗拉強度大于500KG，體積和重量大為減輕，現場運輸方便；
6. 全景探頭耐高溫高壓，密封強度可抗壓30MPa，內部電子元器件最高耐溫80℃。
7. 系統具有自校正功能，根據鉆孔直徑、走向、俯仰角以及磁偏角等數據，自動進行校準，保證測試結果準確可靠；
8. 現場檢測過程實現實時監測與控制，可獲取鉆孔壁360°影像數據，該影像數據通常包含了環狀孔壁影像、深度信息和方位信息；
9. 分析軟件可將全景影像轉換為全景圖像，全景圖像通常包括兩種形式：鉆孔壁平面展開圖、虛擬巖芯圖；通過全景圖像中的方位和深度信息，可對圖像中的結構面參數進行解算，主要包括結構面產狀、隙寬、間距等，輸出結果內容豐富、直觀準確。
10. 測試設備體積小、重量輕，攜帶方便、便于操作；

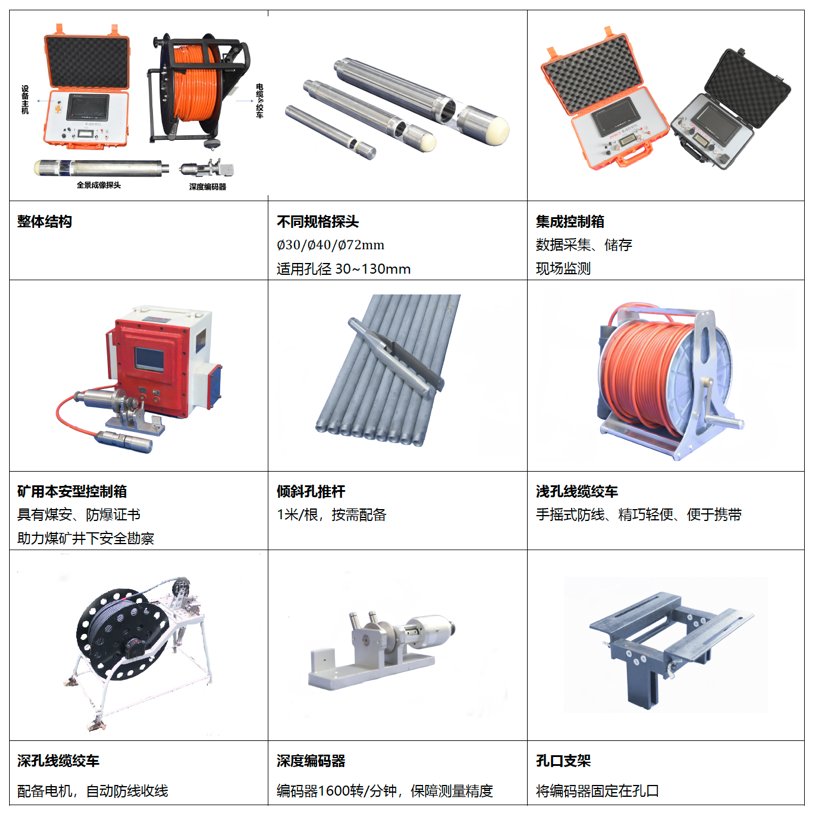

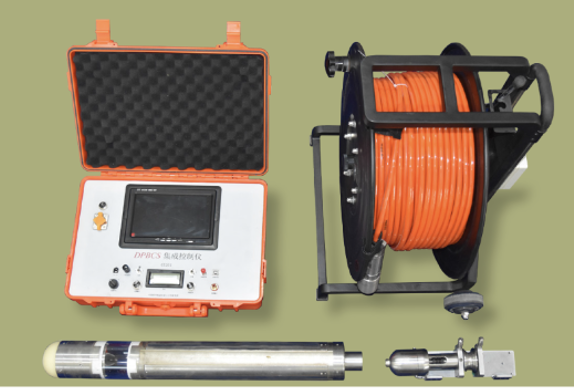

產品組合圖：
配套軟件特點：
1. 全面兼容WindowsXP/Win7/Win8/ Win10操作系統；
2. 可進行結構面幾何參數自動計算；
3. 可對圖像進行調整優化；
4. 可對圖像進行分段保存；
5. 界面友好，操作簡單；

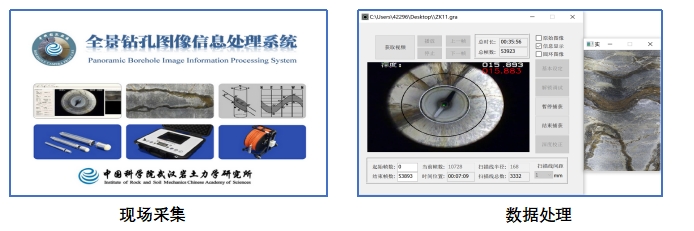

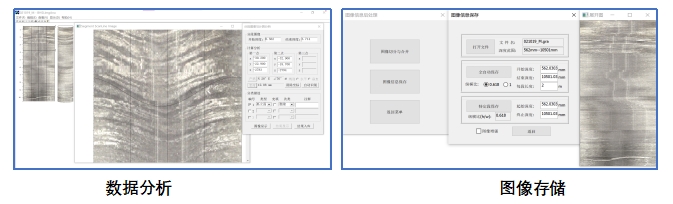

軟件界面：

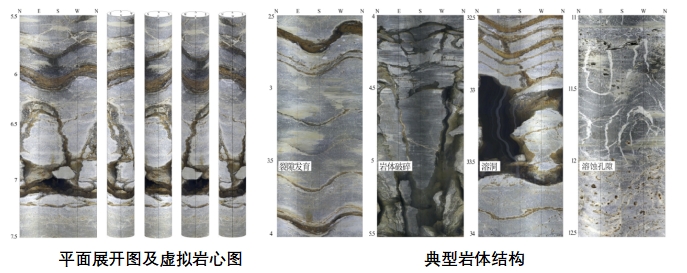

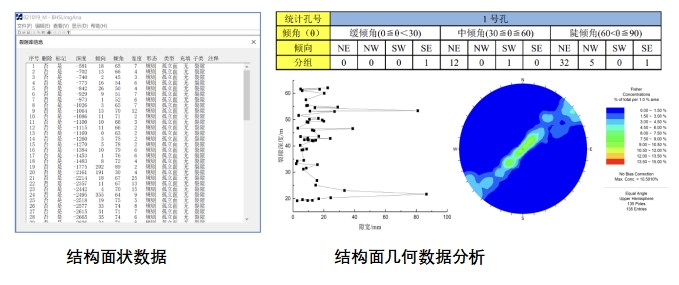

測試結果展示：

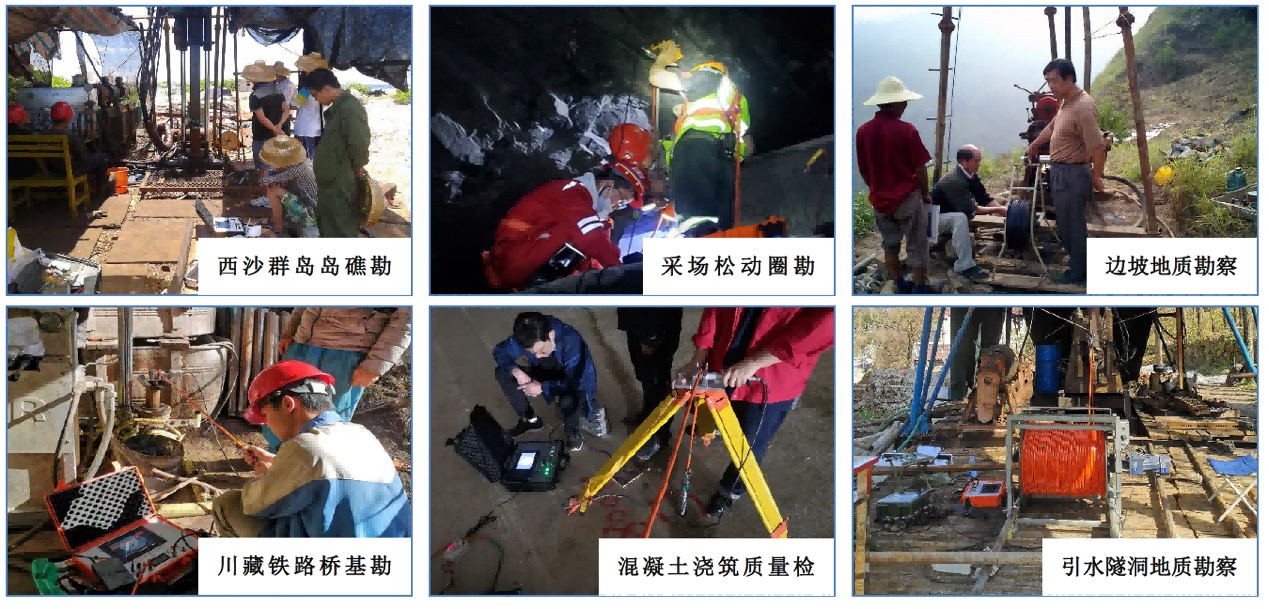

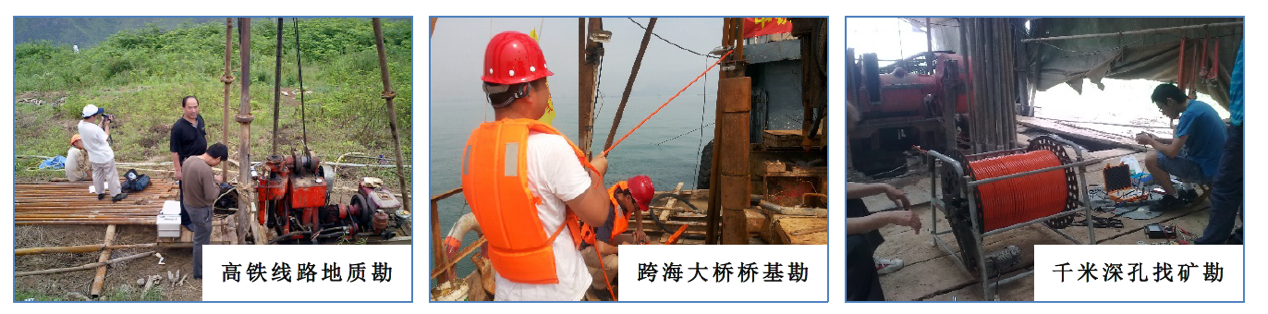

現場測試圖：
性能指標：
型號 |
DPBCS |
CCD像素數 |
1920*1080 |
最大分辨率/mm |
0.1 |
探頭直徑/mm |
20/30/46/72(可定制) |
測試速度 |
1.5m/min |
彩色/bit |
32 |
適用鉆孔直徑/mm |
30~130(可定制) |
最大測試深度/m |
2000 (可定制) |
記錄方式 |
數字圖像 |
輸出方式 |
U盤導出 |
數據導出 |
USB |
角度修正 |
內置電子羅盤 |
深度修正 |
深度編碼器 |
工作溫度 |
-20～80℃ |
供電模式 |
外部鋰電池≥8h |
平面展開圖 |
有 |
虛擬巖心圖 |
有 |
裂隙幾何參數計算 |
有，裂隙分析精度0.01m |
圖像無縫拼接技術 |
有 |
標準配置：
序號 |
名 稱 |
數 量 |
規格型號 |
1 |
采集控制箱 |
1 |
DPBCS-CU300系列 |
2 |
全景探頭 |
1 |
電纜100m |
3 |
線纜 |
1 |
100m(可定制) |
4 |
深度編碼器 |
1 |
|
5 |
深度編碼器連接線 |
1 |
3m |
6 |
孔口支架 |
1 |
|
7 |
電源 |
1 |
5200MAh |
8 |
電源充電器 |
1 |
12.6V 5A |
9 |
扳手 |
2 |
|
10 |
數據導出線 |
1 |
或者U盤 |
11 |
拉桿箱 |
1 |
|
12 |
軟件安裝包 |
1 |
深孔配件：
序號 |
名 稱 |
數 量 |
規格型號 |
1 |
電動絞車 |
1 |
300m以上線纜配備 |
2 |
絞車電源盒 |
1 |
|
3 |
滑輪 |
1 |
傾斜孔配件：
序號 |
名 稱 |
數 量 |
規格型號 |
1 |
推桿 |
按需 |
1m或者1.5m/根 |
2 |
推桿扳手 |
2 |
|
3 |
推桿與全景探頭連接件 |
1 |
|
4 |
十字螺絲刀 |
1 |
