DS2 系列 USB2.0接口聲發射儀
型 號：DS2 系列
原產地：國產
用 途：DS2系列 全信息聲發射信號分析儀
全信息聲發射信號分析儀特點

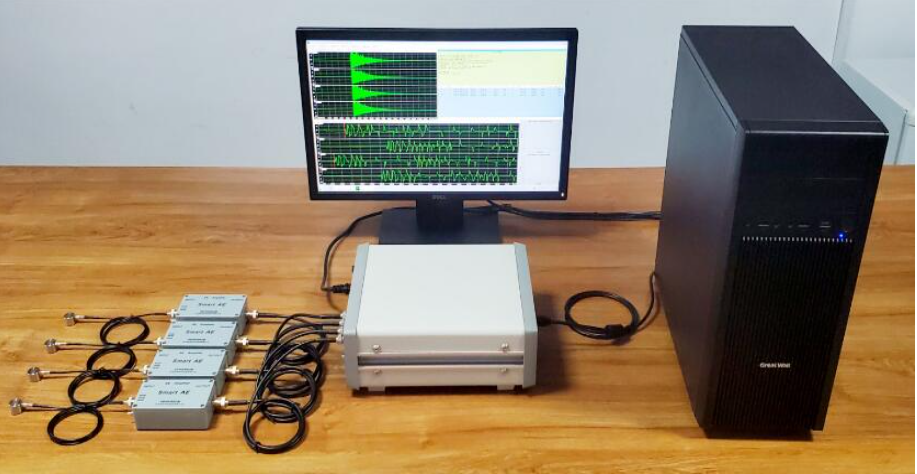

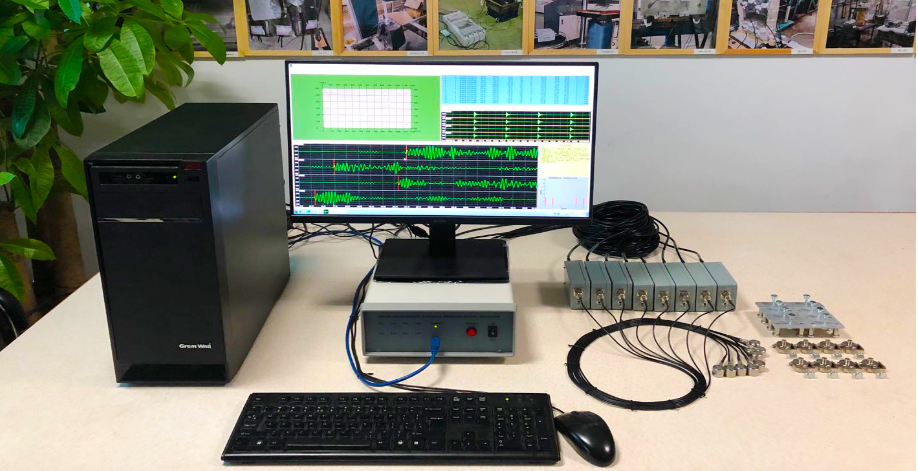

DS2系列 全信息聲發射信號分析儀

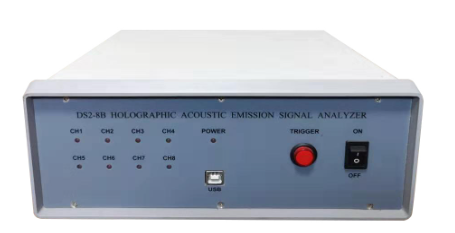

DS2系列 全信息聲發射信號分析儀
技術指標
型號 DS2-8A DS2-8B 通道數 2、4、6、8通道 接口形式 USB2.0接口 運行軟件環境 win7（32bit）操作系統 連續數據通過率 大于48MB/S 數據采集方式 多通道同步采集 波形的存儲方式 所有通道波形數據連續記錄，保證不丟一點數據 連續采集、存儲長度 對于配置2TB的硬盤，以3MHz采樣率，同步采集八通道聲發射信號，可以連續存儲數小時的波形數據，保證期間不丟失一點數據。 A/D轉換精度 16位 采樣速度 雙通道：10 MHz 數據采集方式 多通道同步采集 輸入信號范圍 ±10V 主機系統噪聲 ±1個采樣分辨率，即±0.308mV 通道輸入阻抗 50歐姆 A/D轉換非線性誤差 ±0.5LSB 信號輸入類型 單端信號 采樣觸發方式 信號門限觸發、外部觸發 外參通道數 8通道 （DS2-A系列無外參） 外參轉換精度 16bit （DS2-A系列無外參） 外參輸入范圍 ±5V或±10V （DS2-A系列無外參） 使用溫度范圍 0℃～50℃ 供電方式 外部220V供電
四通道：5 MHz、6 MHz
八通道：2.5 MHz、3 MHz、1MHz、500 KHz、200 KHz、100 KHz
全信息聲發射信號分析儀特點
1、完整采集整個實驗過程的聲發射信號，保證不丟失一點數據。
2、可以根據采集的波形，更加精確的設定聲發射參數提取條件，如各通道的門限、撞擊鑒別時間、撞擊鎖閉時間等等。這樣可以得到更加準確的聲發射參數，避免了憑經驗設置門限等參數，造成提取聲發射參數的誤差。
3、由于是連續完整采集聲發射信號，所有聲發射定位點都有對應的定位波形，通過對波形到達時間的精確調整（手動或自動），可以得到更加精準的定位點。
4、采集到的聲發射信號，用戶可以選擇全部或部分波形，以文本格式或二進制格式導出，以便使用MATLAB等工具進行波形分析。

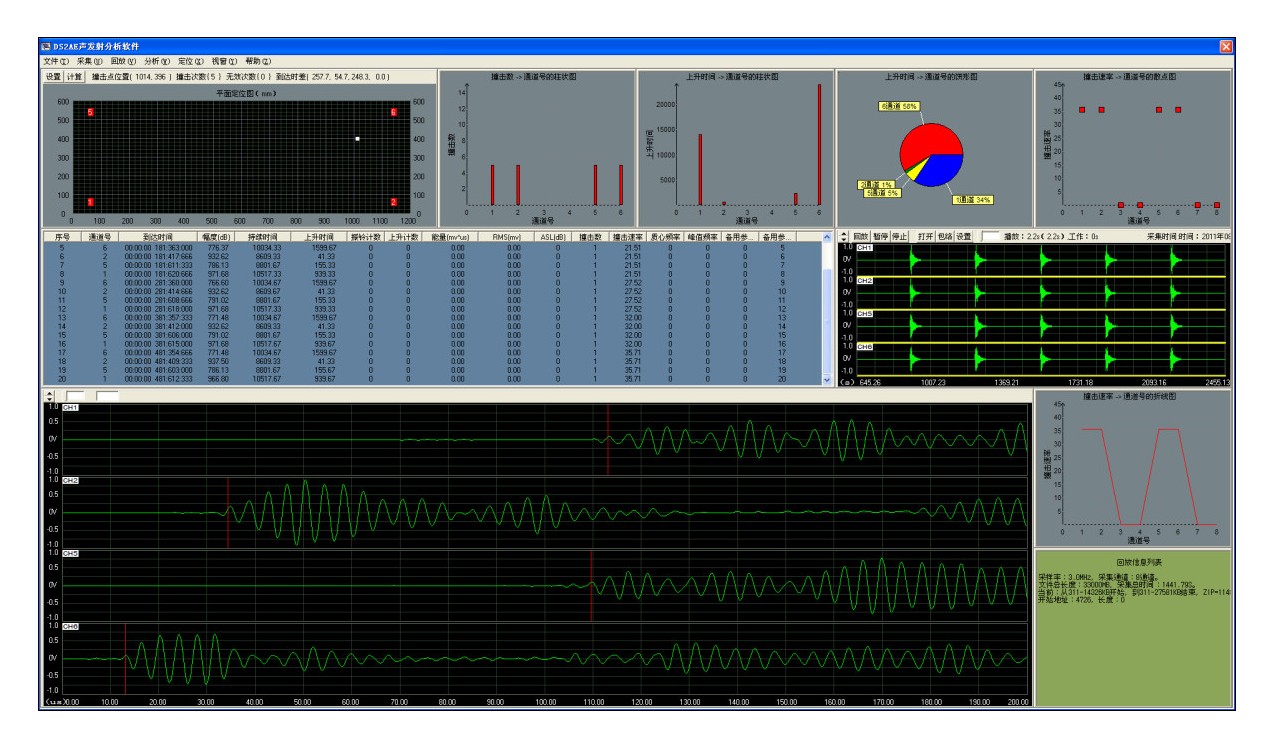

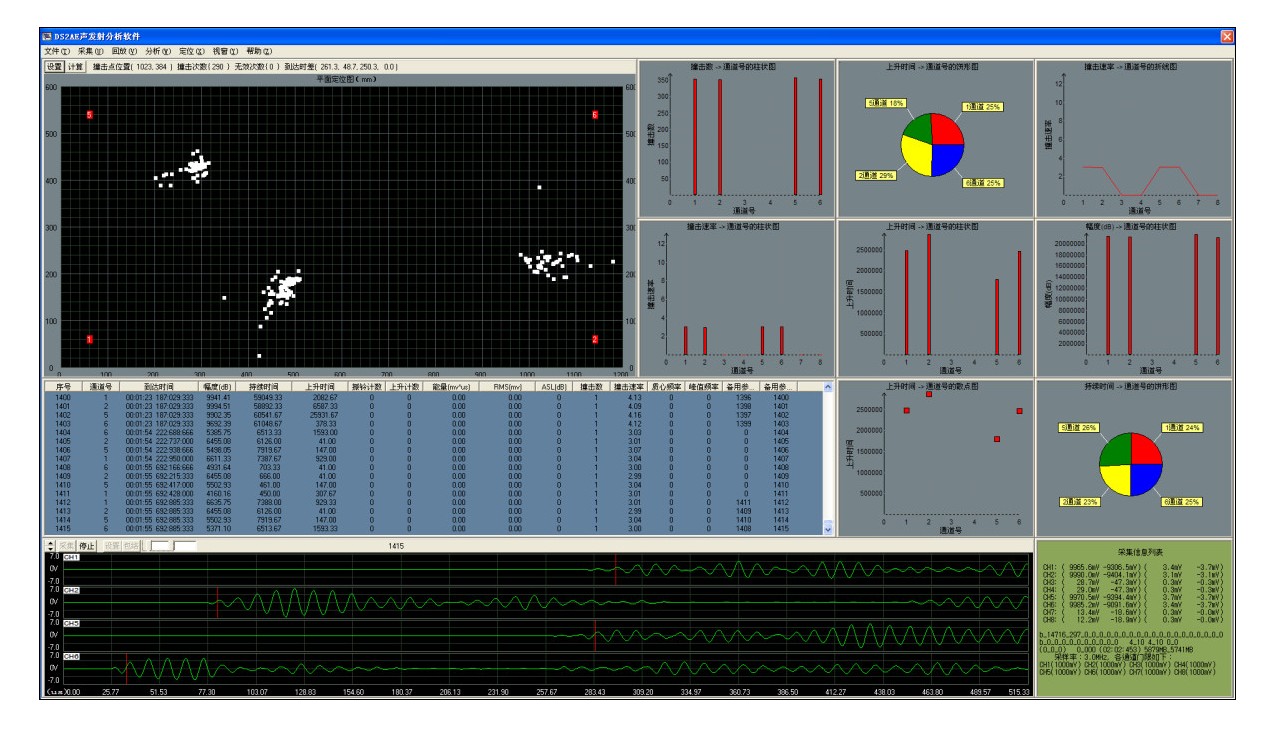

聲發射軟件

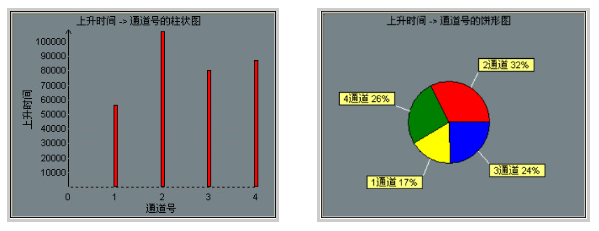

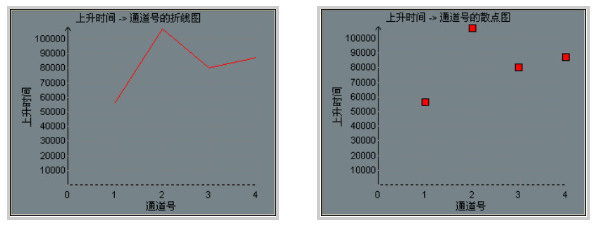

多種相關圖風格

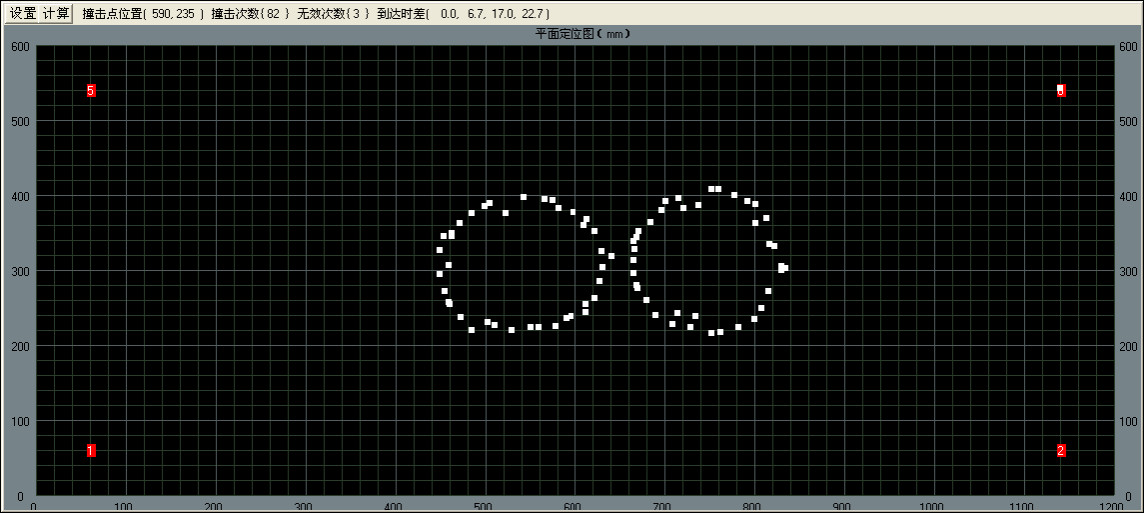

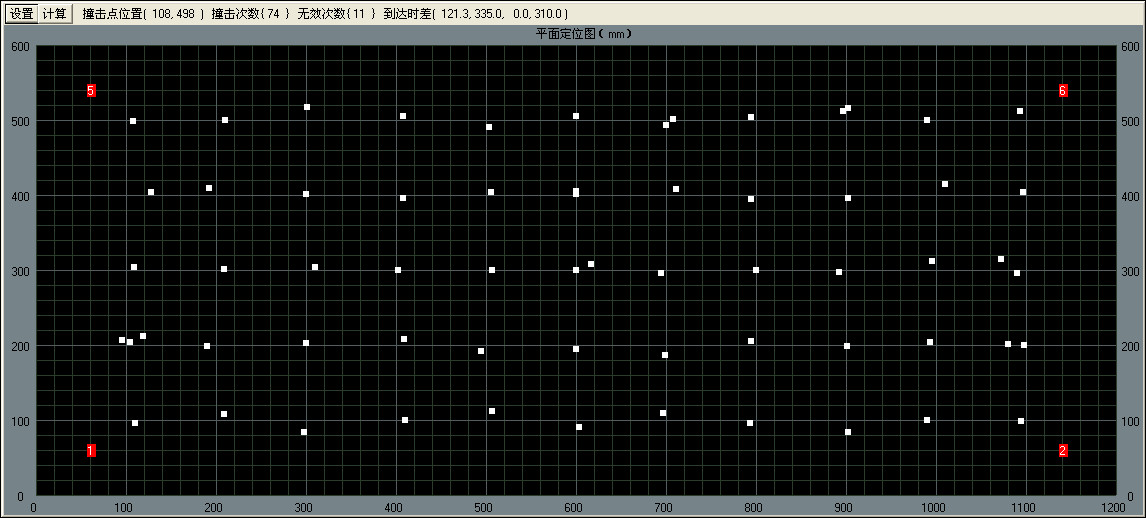

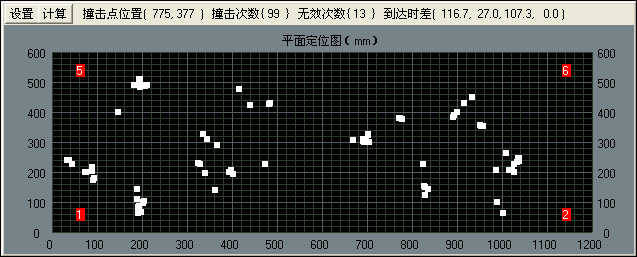

精確的定位功能
靈活的視窗設計
同組實驗數據，設置不同門限、HDT時間，得到不同結果

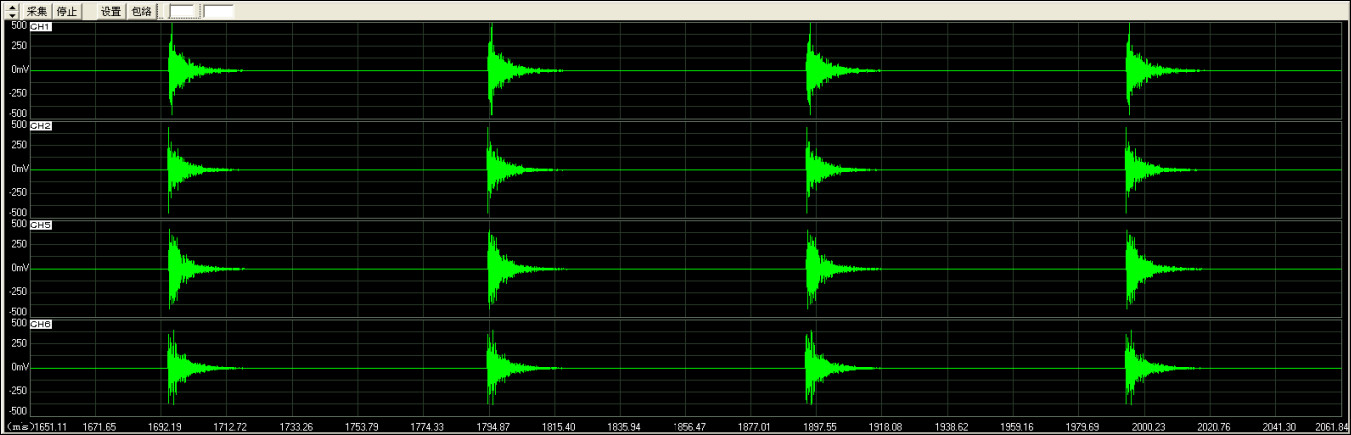

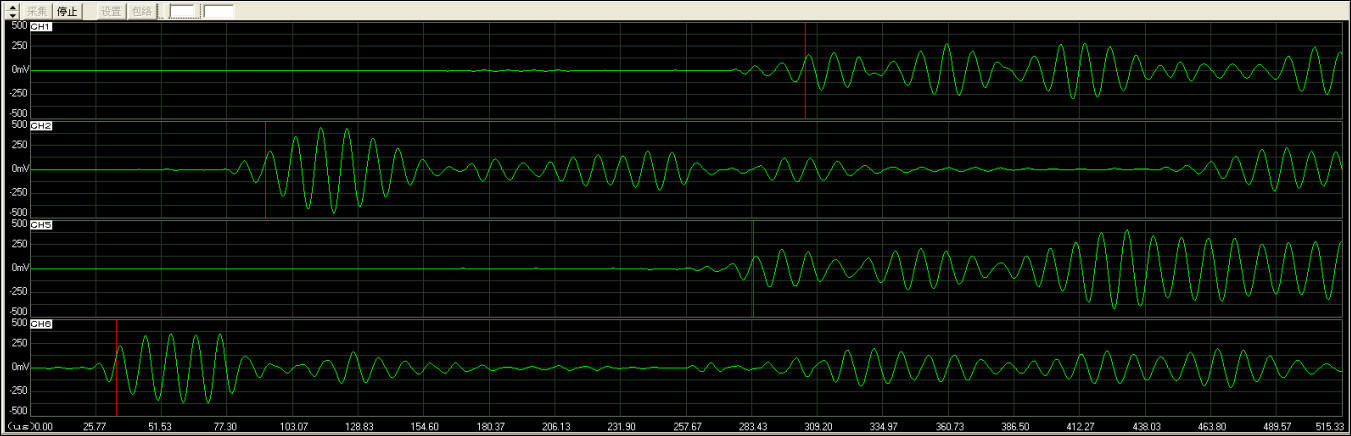

完整波形采集

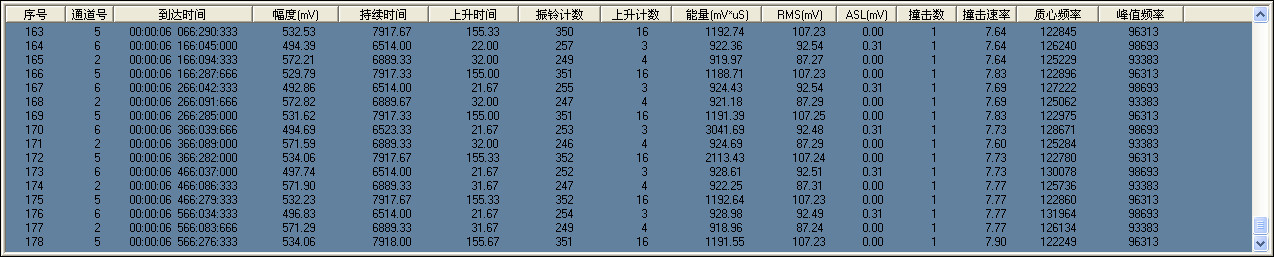

完整參數提取
