MALA GX高動態雷達
型 號：
原產地：瑞典 MALA
用 途：?GX系統采用實時采樣(RTS) 技術， 探測速度更快，信噪比更高；
?GX系統采用高動態(HDR) 技術，提高天線的頻帶寬度，探測更深，分辨率更高；
GX系統采用32位數據， 提升了成像效果；設計堅固適用于各種復雜環境；
主要特點 ：
l 主機天線一體化，集成設計，內置了脈寬和天線匹配極好的電子單元；
l GX系統采用實時采樣(RTS) 技術， 探測速度更快，信噪比更高；
l GX系統采用高動態(HDR) 技術，提高天線的頻帶寬度，探測更深，分辨率更高；
l GX系統采用32位數據， 提升了成像效果；設計堅固適用于各種復雜環境；
l 整套系統可有線、無線進行數據采集； 所有天線都符合FCC、EC、IC 法規。

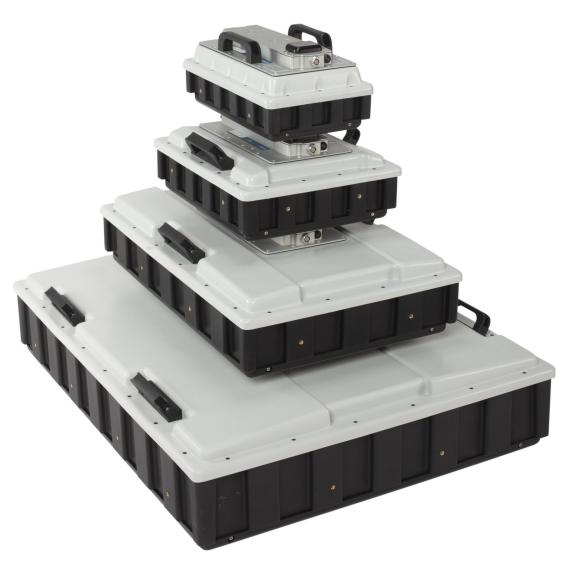

天線名稱 |
GX80(HDR) |
GX160(HDR) |
GX450(HDR) |
GX600(HDR) |
GX750(HDR) |
采用技術 |
RTS&HDR |
RTS& HDR |
RTS&HDR |
RTS&HDR |
RTS&HDR |
天線中心頻率 |
80MHz |
160MHz |
450 MHz |
600MHz |
750MHz |
信噪比 |
>128d8 |
>128dB |
>128dB |
>128dB |
>128dB |
數據位數 |
16&32位 |
16&32位 |
16&32 位 |
16&32 位 |
16&32 位 |
掃描／秒 |
>1200 (812ns) |
>880 (625ns) |
>770 (300ns) |
>1290 (75ns) |
>1290 (75ns) |
探測速度 |
430km/h ( 道間距10cm ) |
320km/h ( 道間距10c m ) |
275km/h ( 道間距 10cm ) |
460km/h ( 道間距 10cm ) |
460km/h ( 道間距 10cm ) |
時間窗 |
812ns |
625ns |
300ns |
75ns |
75ns |
工作時間 |
5h |
5h |
5h |
5h |
5h |
尺寸 |
101 x 79 x 23cm |
72 x 48 x 18cm |
42 x 36 x 17cm |
37.5 x 23.5 x 17 cm |
37.5 x 23.5 x 17 cm |
重量 |
21.3kg |
10.6kg |
5.3kg |
3.6kg |
3.6kg |
工作溫度 |
- 20° c~ +50 ° C |
- 20° c~ +50 ° C |
- 20° c~ +50 ° C
|
- 20° c~ +50 ° C
|
- 20° c~ +50 ° C
|
環境標準 |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
控制器
MALA GX 控制器是由MALA品牌的所有權公司瑞典 GGEO公司設計和研制， 專門為GX系統量身打造的一款控制器，其設置和操作非常簡單，只有一個旋轉按鈕（可戴手套操作）。自帶了預處理的功能， 可以在測試現場進行圖像處理和判斷，為工程應用增添了方便 ；選用的是全世界最穩定的美國 Linux OS操作系統，基本不會死機，保證了野外采集數據的安全性；還有其采用了合金外殼，適用于野外各種復雜和嚴酷的環境 ，軍工級防護。
l 1.6 GHz 英特爾原子處理器
l 高分辨率顯示屏 (1024 X 768)
l 32位數據分辨率
l 8 Gb 內 存
l Linux OS操作系統
l 擁有2D單剖面 、3D網格、管線追蹤三種采集模式
l 內置2D剖面實時預處理、實時回放、3D切片實時處理及顯示，管線定位功能
l 內置電池12V/ 20. 8Ah理電池(8~10 h工作時間）， 也可外接10- 15v電 源，內置電池也可通過任何12- 15 V電源充電，電池功耗為1. 3- 2A
l 內置DGPS ( 差分全球定位系統），也可外接GPS RTK( 通過USB/ 串口 ( NMEA0183協議）
l 通訊方式支持以太網，USB3.0, RS232串口
l 工作溫度范圍： - 20° c~ +50 ° C
l 防護等級： IP65
l 尺寸： 430 X 36 0 X 180mm , 含把手
l 重量：3 .2KG

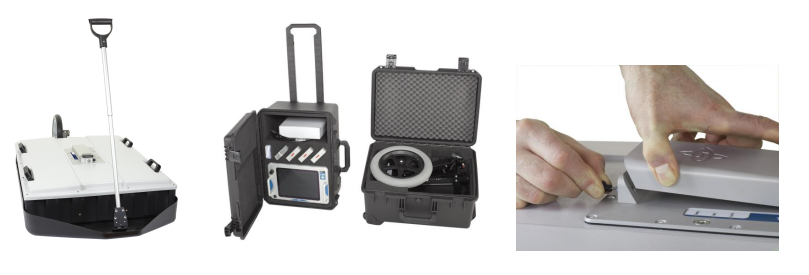

電源
供電：1 2V高性能鯉離子聚合物電池或外接12V適配器供電。
測距系統
GX 系統所選用的測距輪有三種：160mm輪徑（輕質量＆彈性）、170mm輪徑（標準重量＆彈性）和300mm輪徑。
牽拉系統
GX系統充分考慮了復雜環境的應用場景，設計了使用方便的船型越野托盤
運輸箱
GX系統選用的運輸箱是由一種特殊的合金材料制成，耐撞，耐摔，可以有效的保護雷達各個部件。
