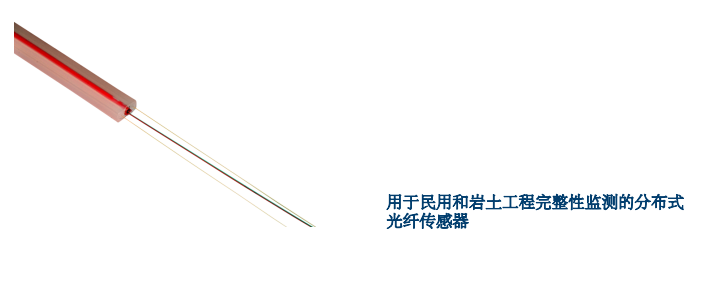

SMARTprofile II 應變傳感光纜
型 號：SMARTprofile II
原產地：瑞士Samrtec
用 途：高精度分布式應變和溫度感應。
完全冗余的配置。 用于埋入式或表面安裝。
SMARTprofile II 應變傳感光纜
高精度分布式應變和溫度感應。
完全冗余的配置。 用于埋入式或表面安裝。
- 概述
SMARTprofile II組合式應變和溫度傳感器采用BOTDR / BOTDA（布里淵散射）和ROTDR（拉曼散射）技術，設計用于長距離分布變形（平均應變）和溫度監測（平均溫度）。
SMARTprofile II傳感器由兩根粘合的兩根自由單模光纖（BOTDA /BOTDR）和兩根自由多模光纖（ROTDR）嵌入聚乙烯熱塑性塑料中組成。粘合的單模光纖用于BOTDA / BOTDR系統的應變監測，而自由的單模光纖用于創建光環路以用于BOTDA測量或BOTDA /BOTDR系統的溫度測量（如果傳感器變形<0.2％，則為定量，如果傳感器變形> 0.2％，則定性），以補償溫度對粘合纖維的影響。另外兩條多模光纖對機械應變不敏感，可用于溫度測量以補償通過拉曼系統產生的溫度影響。為了冗余，包括了兩個光纖，用于應變和溫度監控。型材本身具有良好的機械，化學和溫度耐受性。外形尺寸小，通過嵌入混凝土或砂漿，粘合或夾緊，傳感器易于運輸和安裝。SMARTprofile II傳感器設計用于通常在土木，巖土和石油與天然氣應用中發現的環境條件。但是，該傳感器不能用于極端溫度環境，也不能用于腐蝕性化學物質的環境。不建議在沒有額外保護罩或鋁帶保護的情況下在永久性紫外線輻射（例如陽光）下安裝。
SMARTprofile II感應光纜與所有必需的附件一起裝在線軸上。
- 主要特征
? 兼容DiTeSt (BOTDA / BOTDR)
? 兼容DiTemp (ROTDR)
? 多功能：應變和溫度
? 堅固的結構
? 易于處理
? 耐化學腐蝕
? 安裝簡便，快速
? 重量輕，尺寸小
- 應用
? 民用基礎設施
? 隧道監測
? 沉降和下沉檢測
? 混凝土裂縫的檢測和定位
? 分布式管道應變監控

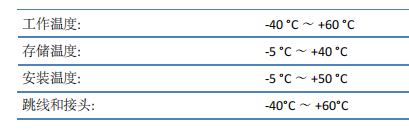

- 溫度量程

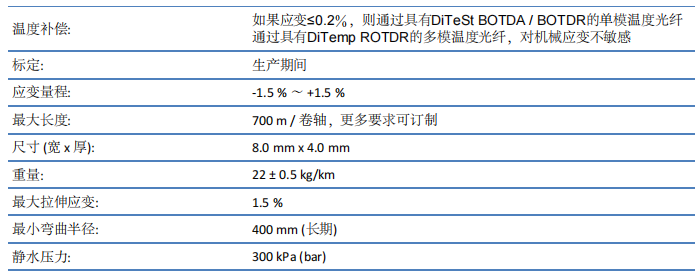

- 技術參數

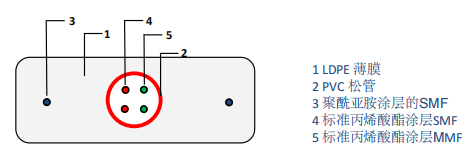

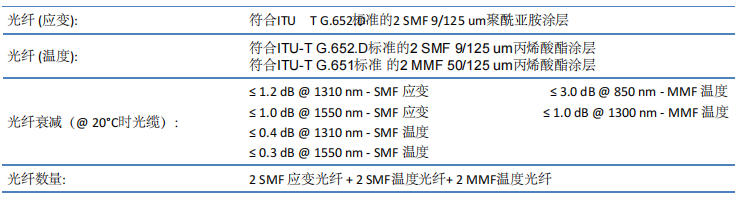

- 光纖類型
- 配件和訂購信息：
11.1030 DiTeSt SMARTProfile II 傳感器
配件:
?帶接頭的光纜端接
?接線盒
?接頭盒
