BOR-EX - 桿式鉆孔多點位移計
型 號：BOR-EX
原產地：加拿大Roctest
用 途：BOR-EX型鉆孔多點位移計（MPBX）可以測量巖石，土壤和混凝土結構中的精確縱向位移。
BOR-EX - 桿式鉆孔多點位移計
BOR-EX型鉆孔多點位移計（MPBX）可以測量巖石，土壤和混凝土結構中的精確縱向位移。
- 概述
BOR-EX可以測量巖石，土壤和混凝土結構中的精確縱向位移。 通常，它用于監測地基的沉降、隧道上方的沉降，擋土結構的位移以及地下開挖的變形。

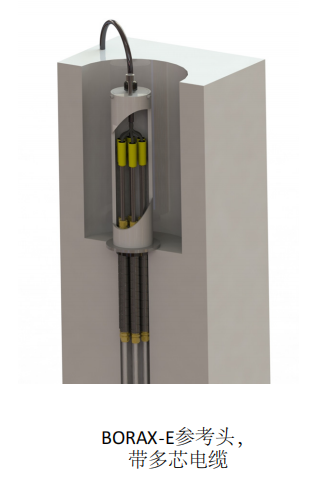

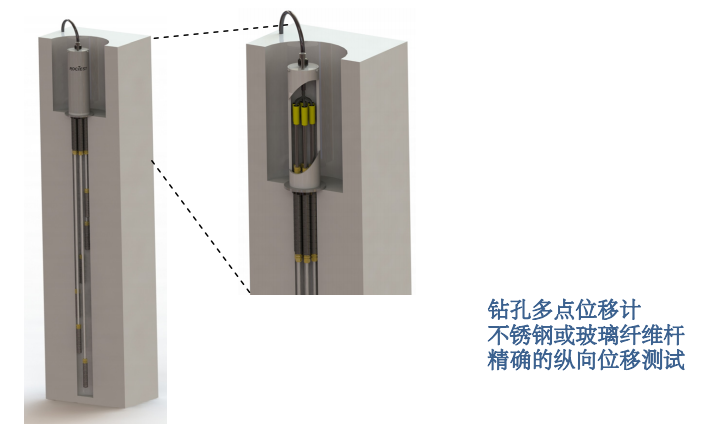

鉆孔伸長計包括錨頭、延長桿和基準頭。 錨頭通過通常放置在保護套內的延長桿連接到儀器的頂部。該保護套筒確保桿可以自由移動，并將錨固件的所有運動傳遞到桿的尖端。 然后，可以通過測量延長桿的尖端相對于伸長計頭中的基準頭的位移來計算巖石或土壤相對于伸長計頂部的位移。
共有三種探頭類型：一種允許機械只讀（BOREX-M），一種允許電氣只讀（BOREX-E），一種允許同時進行機械和電氣讀數（BOREX-E / M）。 機械讀數通過深度計或百分表執行，而電氣讀數通過振弦或電位計傳感器完成。
- 主要特點
?? 堅固的結構
?? 機械式，電氣的式或兩者兼具
?? 不銹鋼或玻璃纖維桿
?? 桿上的保護套
?? 許多錨點可用
- 應用
?? 巖石，土壤和混凝土結構中精確縱向位移的測量
?? 橫向荷載樁和板樁的變形
?? 監測基礎的沉降
?? 擋土結構的位移
?? 地下開挖的變形
- 特點

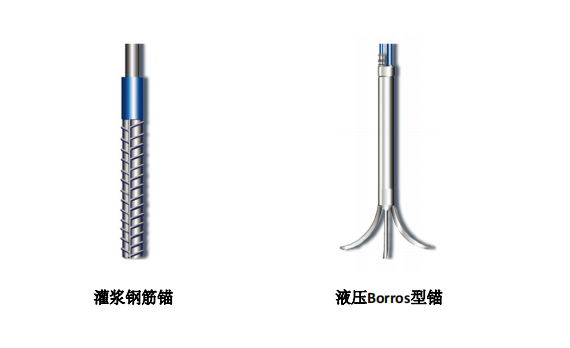

錨頭
灌漿鋼筋錨
易于安裝，這種類型的錨是巖石中向下鉆孔的首選類型。 也可以使用特殊的灌漿技術向上安裝。井壁和灌漿之間的良好接觸對于確保周圍材料的任何運動都傳遞到錨上非常重要。 一個3英寸（NX）鉆孔中最多可以安裝六個錨。
液壓Borros型錨
這些錨桿通常用于需要深插入孔以良好錨固的土壤中，例如在需要擠孔的情況下。單作用錨包含3個插腳，這些插腳通過液壓泵插入到周圍的土壤中。 雙作用錨在錨的頂部和底部均具有可伸出的叉頭。 插腳一旦伸出，將無法縮回。 鉆孔通常在安裝后灌漿到位。 這類錨的安裝需要液壓油管和泵。
伸長桿
有兩種類型的延長桿：玻璃纖維和不銹鋼。 安裝簡便和速度是玻璃纖維棒的主要優點。 玻璃纖維桿伸長計在我們工廠組裝并運送到現場，可以進行現場安裝。 對于長形引伸計，最好使用不銹鋼棒。 這些桿分批供應，并在現場組裝。
保護管
桿通常安裝在保護管中，以防止其受到注入的水泥漿和其它限制材料的侵害。 分批提供用于不銹鋼桿的保護管，或者，如果未預先組裝，則可以連續長度運輸玻璃纖維桿。
桿扶正器
桿扶正器可用于將延長桿保持在適當位置。 強烈建議將它們用于非灌漿的深部安裝中。

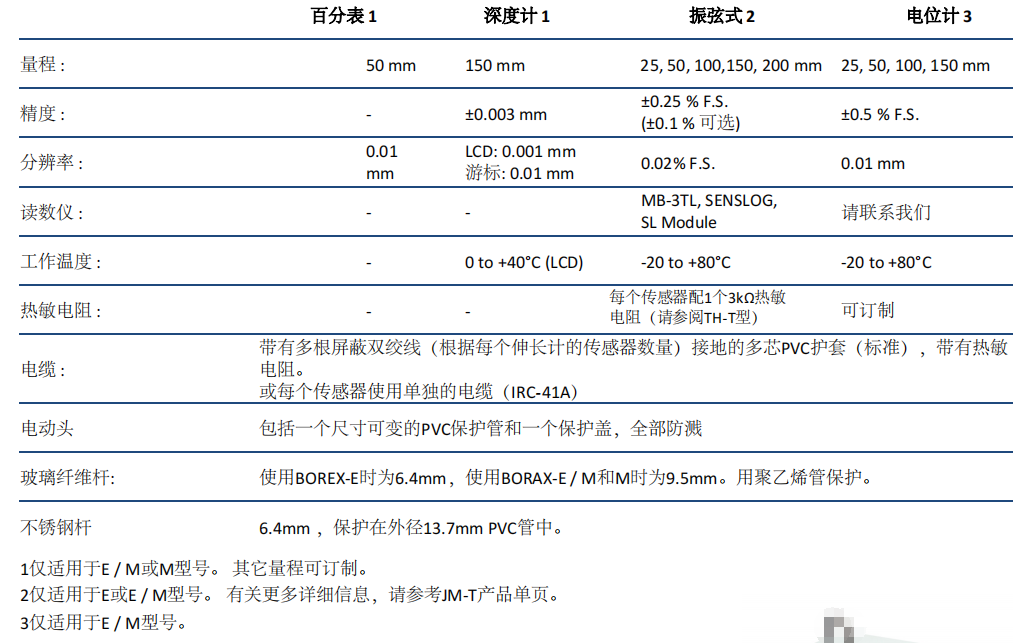

- 技術規格
- 訂購信息
請注明:
? 型號(BOREX-E, E/M, M)
? 錨的類型，數量和位置
? 桿的類型
? 鉆孔直徑
? 傳感器類型和量程
? 電纜（長度，單芯或多芯）
- 可選配件
? 讀數儀
? 非灌漿彈簧片錨
? 銦瓦合金棒具有有限的熱效應
? 附加熱敏電阻
? 灌漿管
? 灌漿板
? 工具包
