BOF-EX 可回收的鉆孔伸長計
型 號：BOF-EX
原產地：加拿大Roctest
用 途：BOF-EX是一款多點單管伸長計，具有出色的功能，可用于多種應用。
BOF-EX 可回收的鉆孔伸長計
BOF-EX是一款多點單管伸長計，具有出色的功能，可用于多種應用。
- 概述

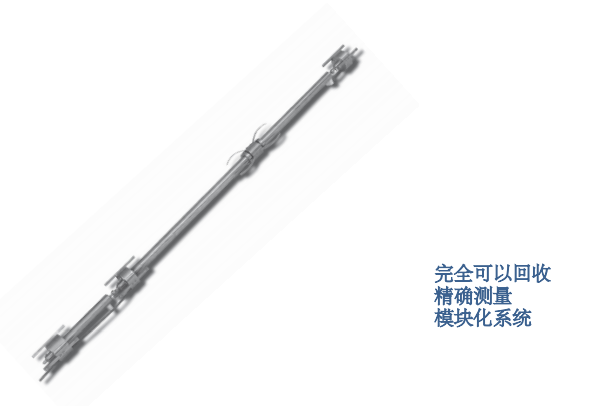

BOF-EX最好描述為多點單管伸長計。它由四個主要組件組成：機械錨、測量模塊、延長管和對中器。一個安裝包括在鉆孔中串聯的多個測點，每個測量模塊都安裝在延長管的長度上，該延長管穿過了上下機械錨。因此，在鉆孔中沿鉆孔長度分布的截面進行位移測量。
機械錨：BOF-EX機械錨的特殊設計可實現完整的系統回收。錨由圓柱體和三個以120°角隔開的接觸靴組成。使用安裝工具和桿，將螺絲從孔的軸環上擰緊，直到接觸靴與孔壁接觸為止。錨固能力非常高，并且接觸靴設計為可適應較小的鉆孔變形，同時仍施加錨固力。
測點：BOF-EX的測量模塊是一個防水的囊，其中裝有彈簧式線性位移傳感器。 測量模塊的移動主軸與每個監測部分的下錨接觸。
延長管：延長管由獨立長度的齊平連接管制成，將每個監測部分的兩個機械錨固在橋之間。 對中器以固定的間距安裝在延長管上，以防止下垂。
- 主要特征
?? 高精度
?? 巖石表面上方無突出部分
?? 模塊化系統，可完全回收
- 應用
?? 監測用于核廢料處置的地下空間
?? 混凝土大壩內部裂縫穩定性評估
?? 監測巖石邊坡穩定性
?? 測量巖石位移

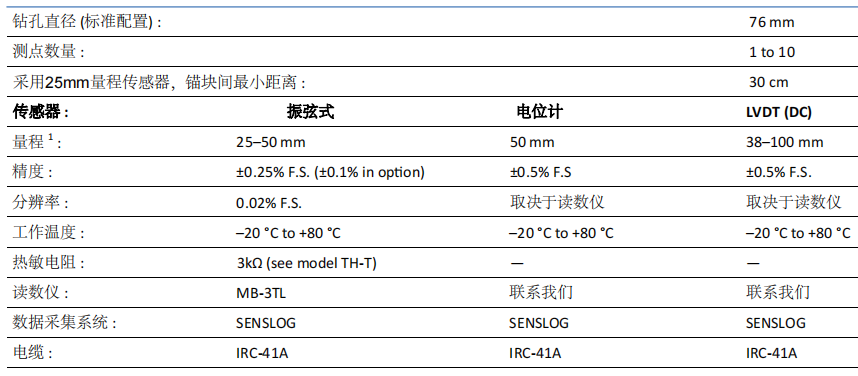

- 技術參數
- 安裝

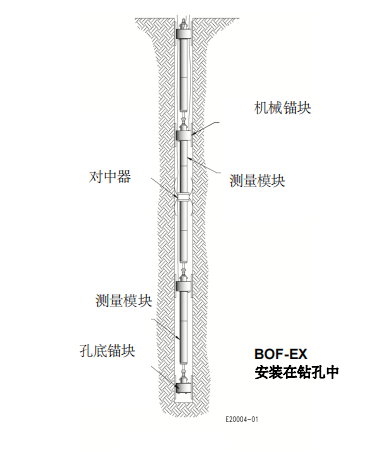

BOF-EX的設計目的是使用安裝桿將其安裝在“N”尺寸的76毫米（3英寸）孔中。 由于儀器采用模塊化設計，因此安裝過程簡單而直接。 BOF-EX也可以在鉆孔中完全注漿。 在不穩定，質量差的巖石中，可以使用事先在孔中灌漿的伸縮塑料套管來安裝BOF -EX。
- 訂購信息
請指定:
錨塊測點數量
每個錨塊的深度
傳感器量程和類型
- 可選配件
安裝工具
運輸箱
讀數儀
- 2022-07-27BOF-EX可回收的鉆孔伸長計
