TEXAMe 型旁壓儀
型 號：TEXAMe
原產地：加拿大Roctest
用 途：TEXAMe是TEXAM型旁壓儀的新型電子版本，其中壓力和變形通過電子傳感器進行測量，并通過平板電腦讀取數據。
TEXAMe 型旁壓儀
TEXAMe是TEXAM型旁壓儀的新型電子版本，其中壓力和變形通過電子傳感器進行測量，并通過平板電腦讀取數據。
- 概述
TEXAMe預鉆式旁壓儀是一款堅固可靠的儀器，可用于各種地面工程。該旁壓儀的易用性和多功能性與眾不同。 加載是通過螺旋千斤頂手動完成的，允許用戶以應變或應力控制的步驟完成測試。 手動控制的液壓加載系統確保了測試良好的重復性，同時使卸載-重新加載周期非常容易完成。新型電子版TEXAM旁壓儀使設備的常規操作更加輕松和可重復。

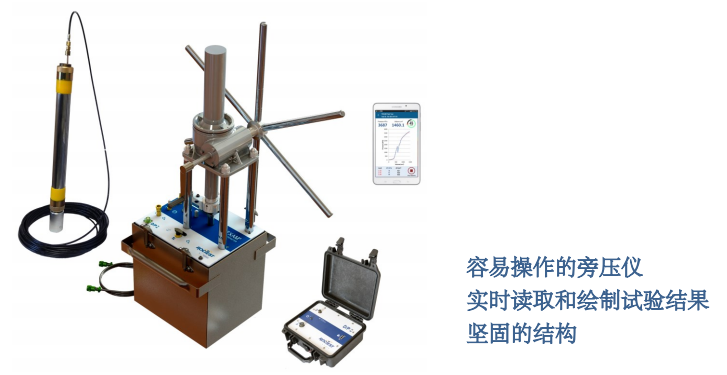

該設備包含以下部件：
控制單元包括電子式壓力和體積傳感器、接頭、控制閥和手動加載裝置（螺旋千斤頂），用于通過活塞對腔體中的水加壓。

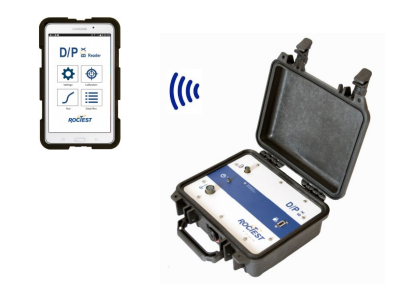

讀數單元由與Andoid平板電腦一起操作的DP Box單元組成。 這種通用的讀數裝置與Roctest生產的其它旁壓儀兼容。 在平板電腦上安裝的特殊應用程序允許配置測試和校準參數，實時讀取和繪制測試結果、記錄數據以及查看測試結果。
充滿水的探頭配有易于更換的單個外部護套。 該護套通常由金屬散熱片保護的橡膠組成。
最后，易于維修的高壓管將探頭連接到控制單元。
- 主要特征
? TEXAM型旁壓儀的電子版
? 容易操作和維護
? 堅固的結構
? 受控的變形速率或壓力
? 符合 ASTM D4719-07標準
? 安全 : 無需壓縮空氣
? 多功能: 易于完成循環或蠕變測試
? 自動采集和實時可視化，以增強對Android平板電腦上的測試的控制*
- 應用
? 所有類型基礎的承載力和沉降估算
? 樁和板樁側向加載的變形

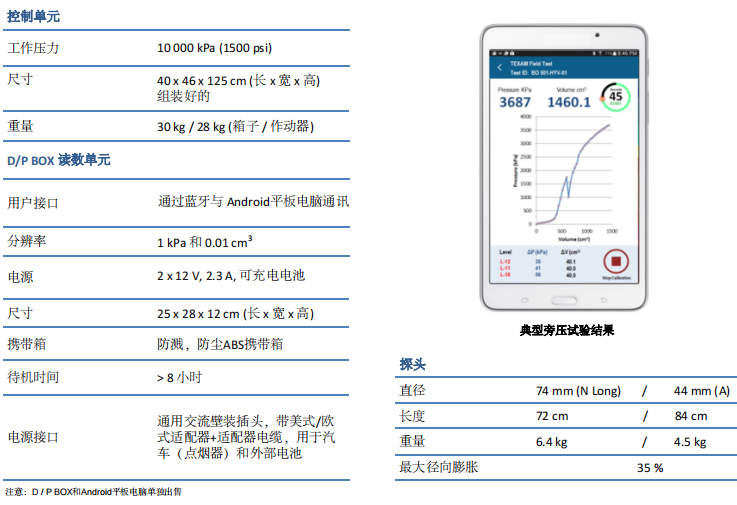

- 技術參數
- 試驗過程
將探頭放在預先鉆好的鉆孔中的測試深度位置，該鉆孔是通過適合土壤條件的方法獲得的：濕式旋轉鉆機，螺旋鉆，謝爾比管鉆進等。在地下水位以下的粒狀土壤中，探頭可以 直接在開槽的套管內驅動。 通過使用一致的作動器旋轉速率以恒定的變形速率進行測試，或者以與Menard旁壓儀測試相同的壓力增量進行測試。
- 試驗結果
通過繪制注入量與壓力的關系曲線可得到原位應力-應變曲線。 從測試結果中得出的主要參數是旁壓模量，蠕變壓力和極限壓力。 可以使用由Roctest開發的工具（TexamCompanion）。
- 訂購信息
請指定:
? 測試管長度 (25, 33 , 或 50 m)
? 探頭直徑
? 附件（金屬護套，環）和可選件
- 可選配件
? 高精度數字式壓力表套件將作為備用讀數連接在前面板上。
? 安裝在手柄軸上的機械式體積計數器，也用于備份讀數。
? 與A尺寸探頭兼容的開槽套管組件，用于困難的土壤（礫石）中。
請注意，TEXAMe與BOAR MAC和PENCIL探頭兼容-有關更多詳細信息，請參見單獨的手冊。
- 2022-07-27TEXAM-e 型旁壓儀
