PROBEXe - 巖石彈模儀/膨脹計
型 號：PROBEXe
原產地：加拿大Roctest
用 途：PROBEXe 巖石彈模儀或膨脹計是一種可徑向膨脹的鉆孔探頭，用于現場確定巖體的可變形性和非常軟的巖石的蠕變特性。
PROBEXe- 巖石彈模儀/膨脹計
PROBEXe 巖石彈模儀或膨脹計是一種可徑向膨脹的鉆孔探頭，用于現場確定巖體的可變形性和非常軟的巖石的蠕變特性。
- 概述
膨脹計試驗是使用徑向可膨脹的圓柱形探頭在鉆孔內進行的加載試驗。用于現場確定巖體的可變形性和非常軟的巖石的蠕變特性。PROBEXe通過測量探頭的總體積變化來確定變形。 該方法與彈模儀使用的方法久經驗證。它提供了大塊巖石的平均模量值，這與使用受局部各向異性影響的帶齒探頭相反。通過監測活塞的位移來測量探頭的體積變化。這種配置消除了管路和泵系統的次生膨脹。
PROBEXe是一種多功能設備，具有巖石彈模儀和柔性膨脹計的特性。

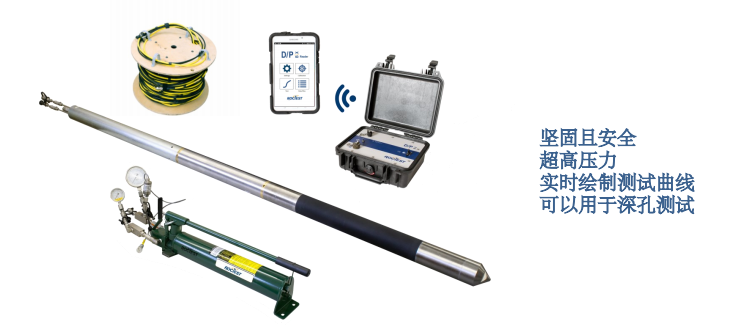

PROBEXe 彈模儀包含：
? 安裝在鋼芯上的可充氣膜
? 包含雙活塞和氣缸組件的液壓模塊，可對膜進行充氣和放氣
? 包含一個線性傳感器的測量模塊，該模塊監測注入的體積
? 液壓管和電纜
? 液壓手動泵和壓力表
? 壓力傳感器

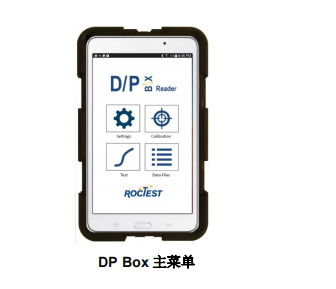

? 讀數儀，該讀數儀由與Android平板電腦一起操作的DP Box單元組成。 這種通用的讀數儀與Roctest生產的其它壓力儀器兼容。 在平板電腦上安裝的特殊應用程序允許配置測試和校準，實時讀取和繪制測試結果，記錄數據以及查看測試結果。
- 主要特征
? 提供大塊巖石的平均模量
? 可以用于深孔測試
? 適用于 “N” 尺寸鉆孔
? 超高壓力 (30 000 kPa)
? 自動采集和實時可視化，可增強對Android平板電腦上測試的控制
? 堅固的膜（聚氨酯和玻璃纖維增強)
- 應用
? 估算隧道襯砌，混凝土壩基礎和橋梁支架的變形
? 沉箱等深厚基礎的沉降和最終承載力估算
? 鉆軸的側向撓度分析
- 技術參數
- 測試與解釋
電纜穿過B尺寸的套管或NQ桿中，用于下放探頭至測試深度。 測試是應力控制的。 通過手動泵分階段施加壓力增量。 探頭的可壓縮性和慣性事先通過運行校準確定。 PROBEXe的混合特性允許根據與彈模儀或柔性膨脹計相關的測試過程和解釋方法來使用它。 但是，使用本設備在非常堅硬的巖石中獲得的結果應謹慎使用。 用于處理數據的方法與用于處理彈模儀數據的方法相同。它基于Lame方程，得出了所測試巖體的平均變形模量。Roctest開發的工（ProbexCompanion）可用于確定該模量。
- 訂購信息
請指定:
? 電纜 / 測試管的長度 (50, 100, 150 或 200 m)
? 可選的配件
- 可選配件
? 膜
? NQ或BW至AW桿開槽轉換接頭
? 延長電纜/測試管
