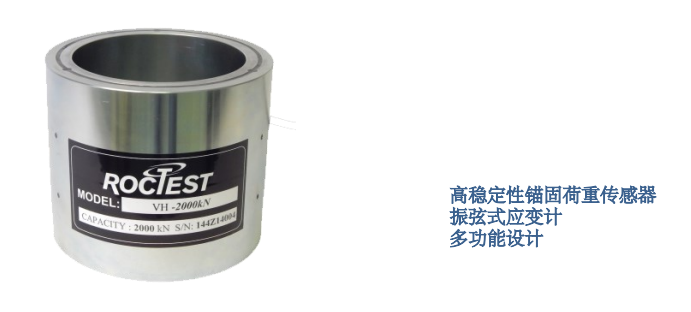

VH - 振弦式荷重傳感器
型 號：VH
原產地：加拿大Roctest
用 途：VH 振弦式荷重傳感器堅固耐用，結構緊湊，可用于測量拉伸或壓縮荷載。
VH - 振弦式荷重傳感器
VH 振弦式荷重傳感器堅固耐用，結構緊湊，可用于測量拉伸或壓縮荷載。
- 概述
VH荷重傳感元件是一種高強度，經過熱處理的鋼制氣缸，可承受粗暴的搬運和裝載。通過錨固件中的張力在傳感器中引起的局部壓縮應變由一至六個振弦傳感器測量。來自傳感器的應變讀數的平均值表示錨的平均載荷，最小化偏心載荷的影響。
帶有O形密封圈的鋼制外殼可以覆蓋傳感器并保護應變儀免受機械損壞和水滲入。荷重傳感器和連接器是防水的。普通夾套電纜將荷重傳感器連接到讀數儀或數據采集系統。電纜出口平行于鋼制外殼的表面，以提供更好的間隙。 也可提供扶正器襯套和荷載分配板。
傳感器中的熱敏電阻提供溫度對材料影響的信息。
- 主要特征
? 適合巖石錨桿，錨定裝置，支柱或拱形支撐
? 監測拉伸或壓縮荷載
? 堅固的防水結構
? 高穩定性和靈敏度
? 振弦式應變計
? 可以進行偏心加載
- 應用
? 巖石錨桿和土釘監測
? 礦山和斜坡穩定
? 錨固擋土墻和支柱荷載
? 用于浮力結構的固定錨
? 在結構中加載監控

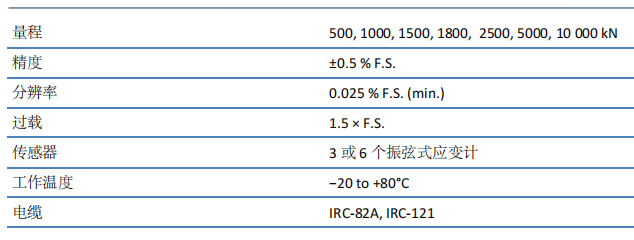

- 技術規格
負載范圍僅為標稱值，可以根據項目要求進行修改。
有關尺寸，請聯系ROCTEST
系統精度取決于最終負載條件。
- 訂購信息
請指定:
? 量程
? 尺寸
? 中空或?qū)嵭闹行膯卧?/span>
? 電纜接頭和長度
- 可選部件
? 荷載分配板和支承板
? 負載分配板包含扶正器襯套
? 讀數儀: MB-3TL, SENSLOG
- 2022-07-27VH-荷重傳感器
