TPC - 土壓力計
型 號：TPC
原產地：加拿大Roctest
用 途：TPC 堅固的不銹鋼結構使其成為惡劣環境中測量應力和壓力的理想選擇。
TPC - 土壓力計
TPC 堅固的不銹鋼結構使其成為惡劣環境中測量應力和壓力的理想選擇。
- 概述
TPC土壓力計包含一個由兩片不銹鋼板材焊接而成的承壓盤，盤體內部填充除氣油，承壓盤通過一根鋼管與壓力傳感器相連。作用在承壓盤上的荷載變化引起的油壓變化能夠被壓力傳感器靈敏感知。

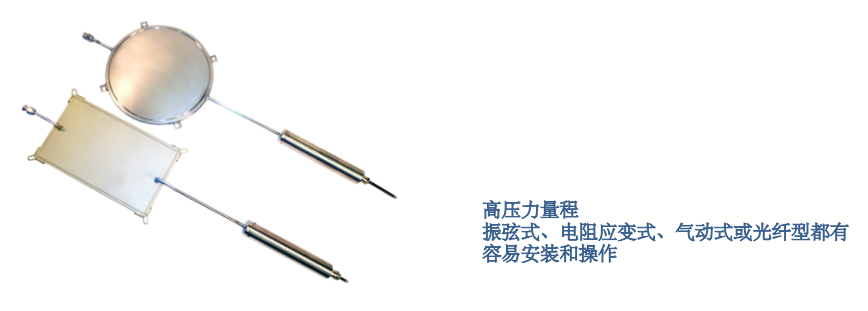

TPC土壓力計的承壓盤有圓形和矩形之分，后者設計用來測量隧道噴錨支護（噴射混凝土）內部切向和徑向應力的大小與變化。TPC土壓力計具有很高的強度，可以埋入土體或者混凝土中進行測量。承壓盤的邊沿都設計有一條凹槽，增加了承壓盤的彈性，并減少了承壓盤對非垂直于盤面的壓力的敏感度。用于混凝土應力測量時可以在盤體上安裝一根加壓管，可以在混凝土固化之后再施加壓力，使承壓盤與混凝土重新充分接觸。
TPC 土壓力計邊沿帶有安裝用金屬環，可以簡化安裝程序。同時，傳感器內置有熱敏電阻，允許用戶進行環境溫度測量。
土壓力計對周圍土體特性和溫度的變化非常敏感。 溫度效應的大小取決于土壓力計的限制程度，并且難以標定。
- 主要特征
? 長期可靠性
? 高壓力量程
? 提供不同類型的傳感器：振弦，電氣（4-20mA，0-5Vdc），氣動和光纖
? 堅固的不銹鋼結構
? 容易安裝和操作
? 符合ISRM建議的方法
? 內置電涌保護（振弦式）
? 三級防水 (振弦式)
- 應用
? 土石壩：確定應力的大小和方向；
? 擋土結構：確定主動和被動土壓力
? 填方工程：確定密實度
? 混凝土壩：測量基礎和界面接觸壓力
? 確定隧道襯砌壓力。

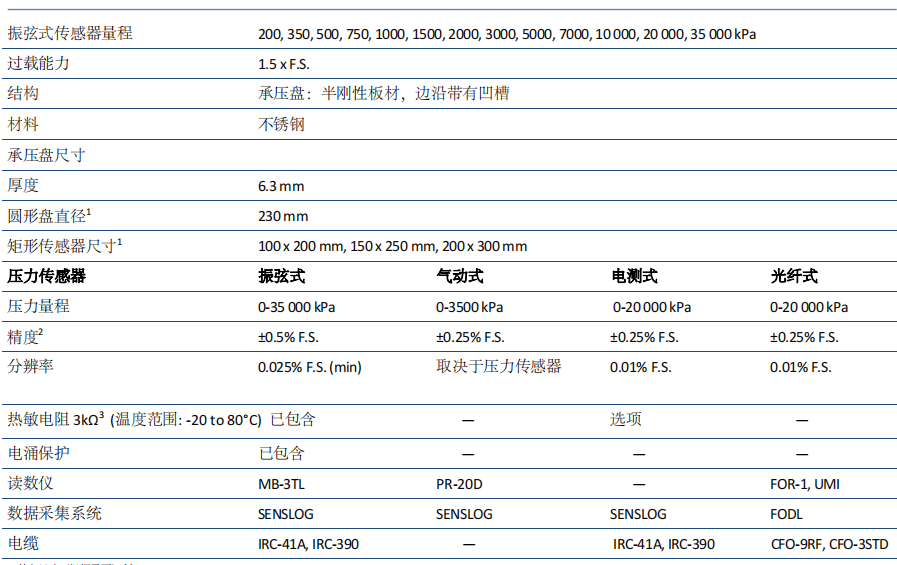

- 技術參數
1 其它尺寸可根據需要訂制.
2 壓力傳感器的標定精度. (+/- 0.1% F.S.對振弦數據線性回歸)
3 參見 TH-T.
- 訂購信息
請確認:
? 型號和壓力量程
? 壓力傳感器類型
? 電纜或氣管的長度
? 加壓管的長度 (1.2 m 標配)
- 可選部件
? 讀數儀
