正 & 倒垂儀

正 & 倒垂儀

型 號:正 & 倒垂儀
原產地:加拿大Roctest
用 途:垂線儀被設計為精確地測量沿真實垂直線的點的相對內部水平位移

& 倒垂儀


垂線儀被設計為精確地測量沿真實垂直線的點的相對內部水平位移


  • 概述

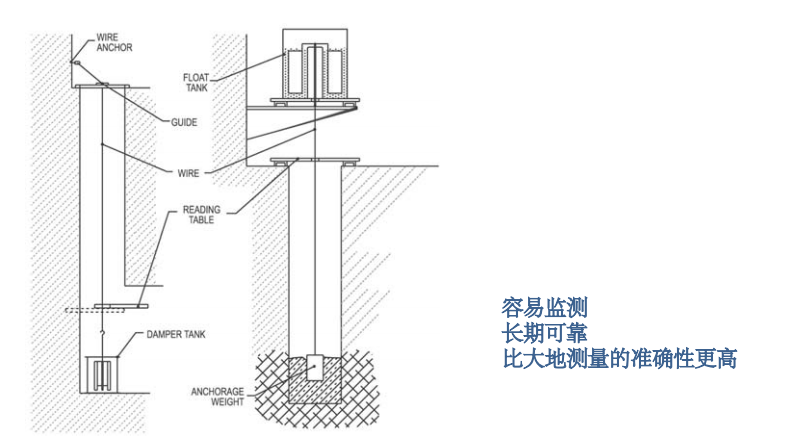

正垂

正垂是由一根懸掛在較高位置的導線和一個固定在較低位置的結構的讀取站組成的。 鋼絲被浸沒在阻尼箱中的重物拉緊。

倒垂

倒垂的固定端在系統的下部灌漿。浮子會垂直拉緊導線。當錨定到基礎中的固定點時,它將測量沿導線的絕對位移。

可以通過遠程讀取單元手動和/或通過電子方式對正垂和倒垂的導線位置進行監測(參考:RxTx Telependulum參見單獨的手冊)。讀取方法取決于監測的概念,預期的運動值以及所需的精度。

  • 主要特征

高精度和高分辨率

長期可靠性

精度比大地測量更高

定期監控,無需頻繁進行昂貴的調查

用于遠程讀數和自動數據采集的Telependulum

  • 應用

監測大壩,大壩基礎,核電站,高架橋和橋墩內的運動

監測建筑物的結構和地基運動

測量監視方法參考

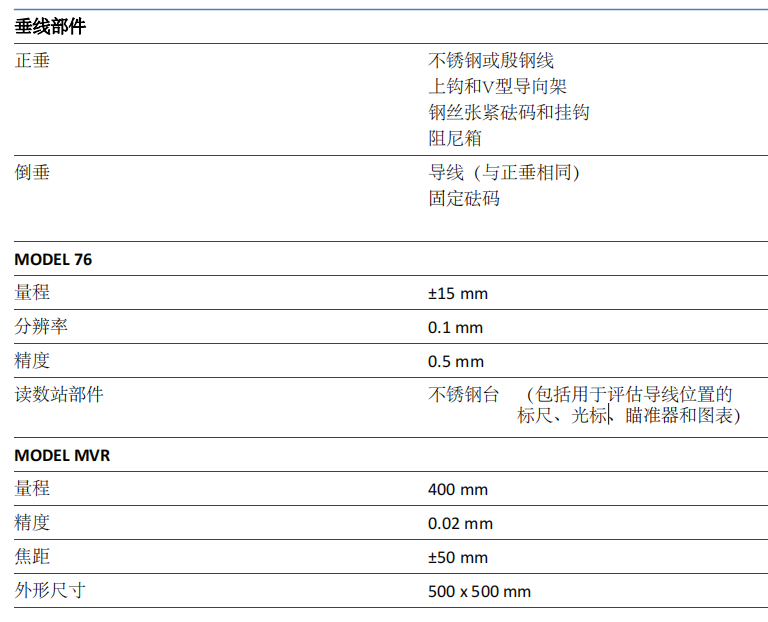

  • 技術參數

  • 手動讀數選項和解釋

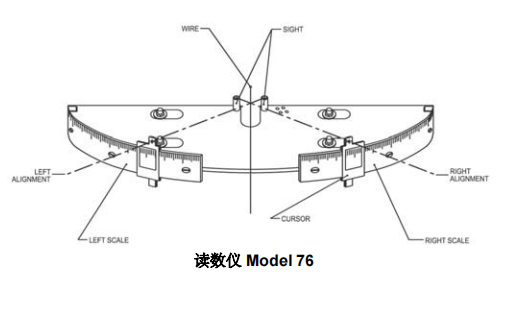

A) 瞄準鏡讀數儀Model 76

為了獲取讀數,操作員將光標與各自的瞄準具和垂線對齊。 光標的位置直接從刻度尺和游標光標上讀取。 使用每個讀取站隨附的圖表將讀數轉換為導線位移值。

B) 光學讀數儀Model MVR

該設置包括一個永久安裝在讀取點的參考基座。 然后將坐標鏡安裝在其參考部分的基礎框架的XY軸上。 通過將透鏡聚焦或?qū)?zhǔn)垂線并讀取游標板上的當前橫向位移來進行測量。


  • 訂購信息

請指定:
? 垂線類型
? 導線長度
? 手動或遙測讀數儀

  • 可選附件

? 固定支架
? 蠕變測試套件,可在恒壓下進行長期測試
