Geonor 薄壁, 固定活塞取樣器
型 號：K-100、K-200
原產地：
用 途：適用于地下水位以上和以下0至30m深度的取樣

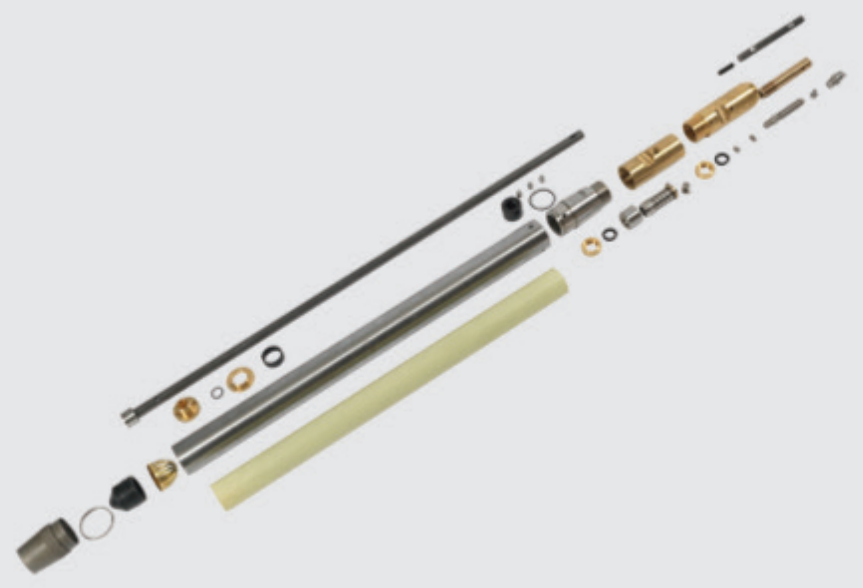

Geonor 薄壁, 固定活塞取樣器
( 54, 75 和 100 mm)
型號K-100 和 K-200
特征
? 適合采集極軟至硬粘土中的原裝樣
? 固定活塞，避免在過壓或極軟或松散土壤中受到干擾
? 適用于地下水位以上和以下0至30m深度的取樣
? 組合用途：Geonor十字板剪切儀H-10的延長桿和延長管
? 可與大多數推進器、貫入儀一起使用
? 由挪威巖土工程研究所（NGI）設計
設計
薄壁固定活塞取樣器設計用于在極軟至硬粘土中采集未擾動芯樣。如果鉆孔充滿鉆井泥漿，則在松散至中密砂中也可獲得優質原狀樣品。對于鋼制取樣筒（K-200型），可提供各種直徑的樣品：54、75和100mm。長度在500到800mm之間。采用復合取樣筒，由鋼瓶（K-100型）保護，樣品直徑為54mm，長度為700 mm。取樣時使用固定活塞，消除了非固定活塞頭干擾樣品的風險，特別是在超壓或極軟土壤中。取樣器適用于使用鉆井塔時的快速操作。
鉆孔法
對于薄壁、固定活塞式取樣器，取芯通常作為置換鉆孔（或連續取樣推進）進行。取樣器被延長管和延長桿壓至取樣深度，僅使用鉆井泥漿進行砂土取樣。在要取樣的土壤頂部，活塞從取樣筒解鎖。因此，活塞、活塞頭和延長桿保持固定，同時取樣筒被延長管壓下。當取樣筒裝滿土樣時時，取樣筒和活塞都被拉起?；钊^處的真空由橡膠填料提供，也可防止樣品污染。取芯樣品在實驗室取出。
為避免擾動，取樣筒壁較薄，且粘土的切割邊緣非常鋒利?；钊悠?/span>K-100可以通過使用擋砂環和更硬的切割刃，在砂中取芯（擾動）54 mm樣品。
取樣器可使用帶有錨定框架的手動操作的5噸齒條千斤頂推進，也可與各種推進器或CPT貫入儀一起使用。延長桿和延長管也可與Geonor現場十字板剪切儀H-10一起使用，見單獨的宣傳單。
樣品質量
大量樣品的經驗表明，對于正常固結粘土，采樣器采集的樣品的無側限抗壓試驗給出的強度值平均比十字板剪切試驗得出的不排水抗剪強度高8%。對于粘土，相應數字為15%。在具有廣泛塑性范圍的粘土中獲得了原狀樣品和不排水抗剪強度的可靠值。R.C.Vold在NGI第17號出版物中對使用取樣器獲得的結果進行了更詳細的描述。
