C-110 - 埋入式振弦應變計
型 號：C-110
原產地：加拿大Roctest
用 途：C-110應變計準確，堅固，耐腐蝕，并配有電磁勵磁和拾取線圈。
C-110 - 埋入式振弦應變計
C-110應變計準確，堅固，耐腐蝕，并配有電磁勵磁和拾取線圈。
- 概述

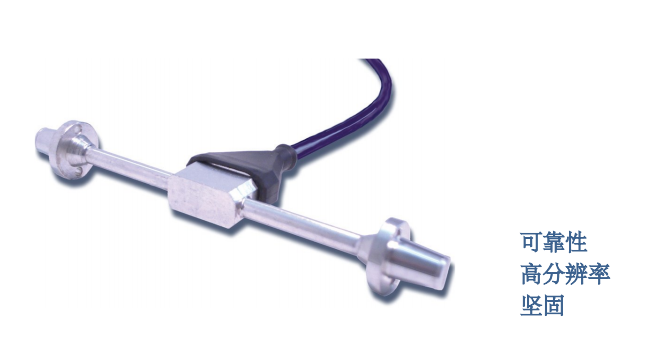

C-110應變計由一個薄壁鋼管組成，該鋼管具有兩個鋼頭，這些鋼頭使用低變形模量的焊料焊接到其末端。端部法蘭之間的距離決定了標距的長度。應變計中間部分的小矩形外殼圍住了電磁勵磁和拾取線圈。
電磁線圈之一的電阻提供溫度數據，在這種情況下，應變計會配置5 芯電纜。當不需要溫度測量時，使用4芯電纜。
除非另有規定，否則應變計出廠設置為中值，只能將一半用于測量拉應變，另一半用于壓應變。
C-110應變儀設計用于埋入精細的骨料混凝土中，以測量應力變化引 起的應變。如果已知材料的彈性模量，則可以評估應變的大?。ú皇?由載荷引起的應變）。對于混凝土，必須知道溫度，蠕變和自生反應的影響。
- 主要特征
- 長期可靠
- 高分辨率和高精度
- 堅固：外殼耐沖擊和耐腐蝕
- 易于安裝和使用
- 無需維護
- 頻率信號輸出易于處理和長距離傳輸
- 集成溫度計
- 防水至1500 kPa標準
- 在持續或衰減模式下測量的頻率
- 應用
- 大壩
- 核電站
- 橋梁和高架橋
- 大型建筑
- 隧道襯砌

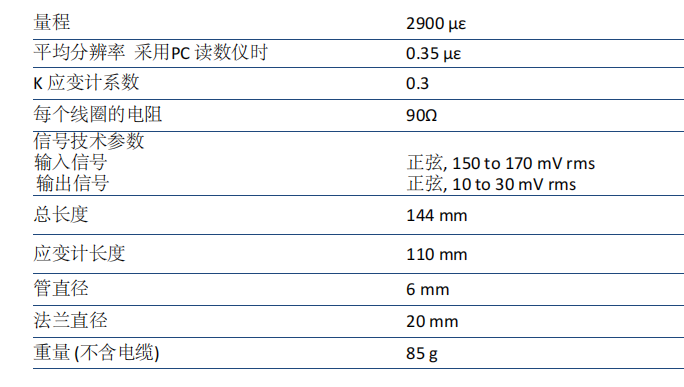

- 技術參數
- 讀數和解釋
可以使用Telemac PC系列讀數儀或SENSLOG自動數據采集系統獲取所有Roctest Telemac振弦式傳感器的讀數。
與所有振弦式儀器一樣，可以使用一個或兩個線圈以持續或阻尼激勵模式記錄讀數。雙線圈電路可確保儀器的最長使用壽命。端部之間的混凝
土變形會引起標準線的長度和振動頻率變化。頻率和導線長度之間的關系（每個應變計的特征）允許使用應變計系數K和以下公式計算應變：
K = 應變計系數
N0 = 初始頻率
N = 當前頻率
- 訂購信息
- 電纜長度
- 設置（如果不是標準設置）
