HT-OFC 光纖光柵傾斜儀
型 號：HT-OFC
原產地：國產
用 途：應用領域：土木工程結構整體傾斜實時監測；橋梁、地下建筑等大型建筑整體結構傾斜實時監測；橋塔、電力桿塔等建筑結構傾斜實時監測；盾構隧道收斂變形監測，滑坡等實時監測
產品特點：
項目 |
單位 |
參數 |
量程 |
。 |
±5° |
分辨率 |
。 |
0.001° |
精度 |
。 |
0.01° |
溫度補償方式 |
|
雙光柵自補償 |
工作溫度范圍 |
|
-25～80℃ |
外形尺寸 |
mm |
105×80×28 |
傳感頭引出線 |
|
1.5 米鎧裝光纜 |
傳感頭之間級連方式 |
|
熔接或連接器連接 |
在準備安裝傳感器之前，必須先閱讀下述安裝指導，并且要完全弄懂。因?yàn)?/span>該傳感器屬于精密器件，任意一個小的安裝缺陷都會導致傳感器的測試誤差或傳感器損壞，所以安裝時必須按指導工藝進行。

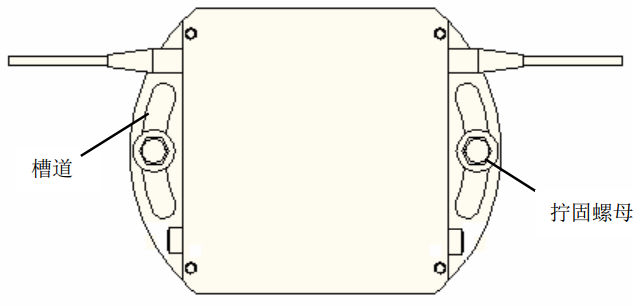

如測試方向是垂直于墻面的，需根據安裝工況制作相應的底座安裝，建議的安裝底座設計為 L 型，短邊用于與墻面固定，長邊固定傳感器。長邊設計長型腰孔，呈圓形分布，這樣可滿足任何角度安裝面下傾斜儀水平調整。

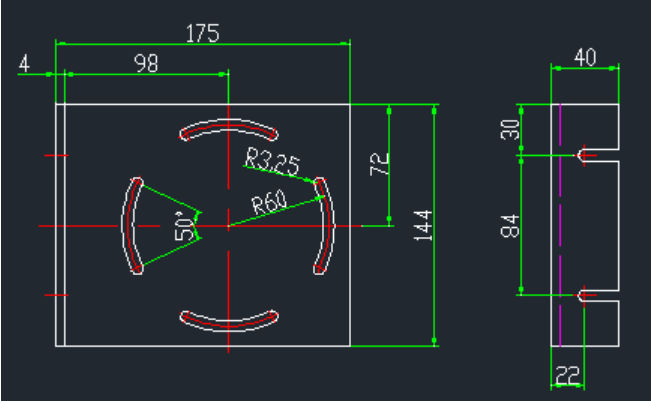

安裝底座參考尺寸示意圖

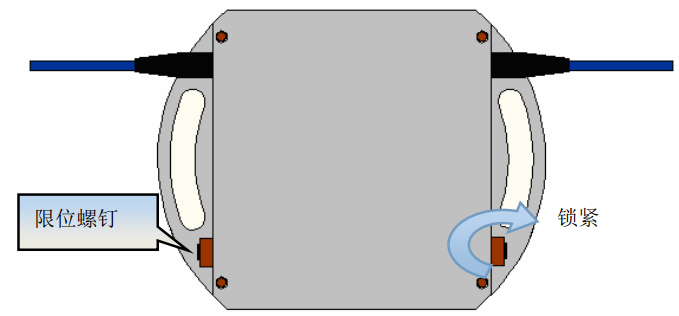

傳感器完成安裝后，將傳感器兩側的限位螺釘逆時針 2-3 圈，松開限位，傳感器即可工作，在更換安裝位置時，需將限位螺釘鎖緊歸位后才可拆卸移位。（順時針緊，逆時針?biāo)?/span>）
當被測結構體發生傾斜變形時，光纖光柵傾斜儀同步感受變形，其傾斜角度與輸出的光纖光柵中心波長具有如下計算方式：
∠=【（λ1-λ10）-（λ2-λ20）】/K
λ10——波長 1 的初值；λ20——波長 2 的初值；
λ1——波長 1 當前測試值； λ2——波長 2 當前測試值；
K——傾斜系數(nm/°)；
