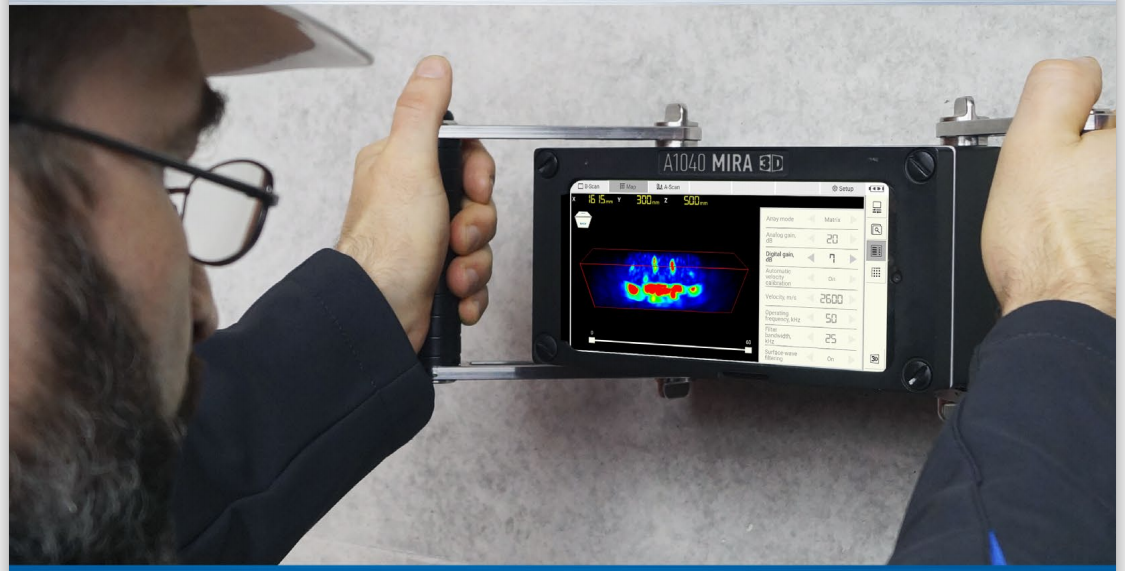

A1040 MIRA 3D 超聲波斷層掃描儀
型 號：A1040 MIRA 3D
原產地：德國ACS
用 途：全面升級的超聲波斷層掃描儀，用于混凝土結構質量評估
全面升級的超聲波斷層掃描儀，用于混凝土結構質量評估
True3D? 斷層掃描 - 每個位置實時FMC /TFM三維成像 |
|
A-DPC? 干點式傳感器- 新型低噪聲傳感器技術，具有無與倫比的穿透深度和靈敏度 |
|
裂縫尺寸測量– 對裂縫尺寸進行“定量”的獨特功能 |
|
可拓展模塊– 由兩個或多個陣列單元拼接組合，可適配任意孔徑 |
|

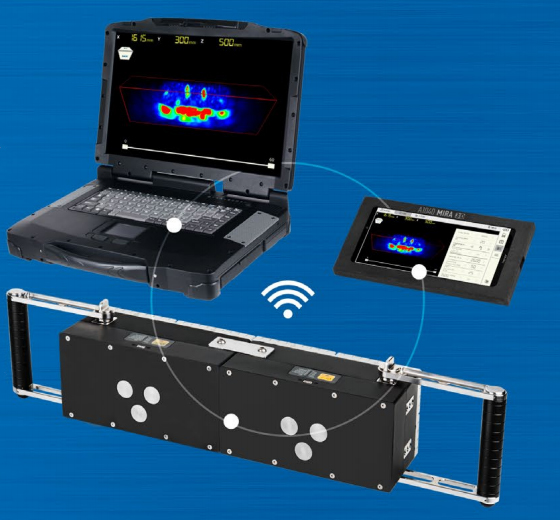

INTROVIEW? Pro – 用于遠程單元控制和3D成像及大數據分析 |
規格
參數 |
數值 |
單個A-DPC?干點式傳感器陣列配置 （可與其他陣列組合擴展） |
4 x 8 |
并行數據采集通道數 |
32 |
頻率帶寬， kHz |
10 ~100 KHz |
檢測深度（取決于混凝土性能） |
深達3 m |
最大覆蓋面積 |
10 x 10 m2 |
幀重復頻率 ? 2D 成像 ? 3D 成像 |
25 Hz 2 Hz |
電池工作時長 |
高達10 小時 |
產品特性 |
?實時 3D 圖像 ? 3D全矩陣覆蓋模式下的數據采集 ?基于3D全聚焦方法的GPU圖像重建 ?有源干點接觸（A-DPC?）傳感器，帶有集成脈 沖接收電路和并行數據采集 ?深度穿透模式，增強發射脈沖能量 ?INTROVIEW?PRO軟件可提供多種2D、3D成像模式 ?可通過計算機對獨立應用程序進行遠程控制 ? 標準交付套件中具備ANDROID和WINDOWS應用程序軟 |
3D 軟件 INTROVIEW? Pro: |
3D成像匯集模式 ? 單次掃描 ? 區域掃描 ? 全景B掃描和D掃描 |
3D 視圖模式 ? 等值面（ISO） ?最大信號投影 （MIP） |
2D 視圖模式 ? 側視圖(B-, D-Scan) ? 俯視圖(C-Scan) ? 剖面圖 ? 門控體積 |
交付配置: |
|
名稱 |
數量 |
配置32 個 A-DPC? 傳感器的電子單元 |
1 |
帶保護罩的平板電腦 |
1 |
常規功能測試的參考試塊 |
1 |
可更換的18650鋰電池 |
6 |
電源，Type-C接口 |
2 |
USB數據線，Type-C接口 |
2 |
NTROVIEW?Pro軟件，包含12個月 的升級和技術支持服務 |
1 |
便攜箱 |
1 |
質保證書 |
1 |
操作手冊 |
1 |
換電池所用螺絲刀 |
2 |
