振弦式應變計&溫度計
型 號：VK40
原產地：意大利SISGEO
用 途：測量鋼或混凝土結構的應變，測量值用于計算結構荷
載或應力

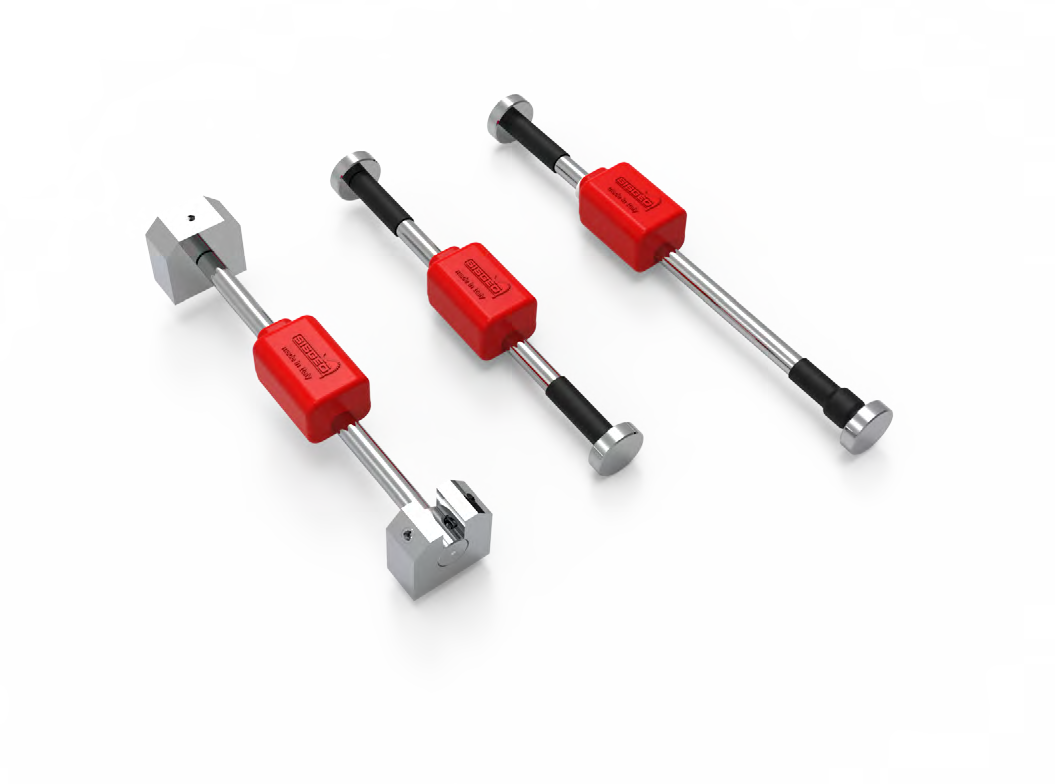

振弦式應變計
振弦式應變計可測量鋼或混凝土結構的應變，測量值用于計算結構荷載或應力。
應變計可通過電弧焊接端塊固定在鋼結構上，在混凝土表面，則可以通過安裝塊（包括鋼筋螺栓）安裝。
埋入式應變計澆鑄在混凝土結構中，也可作為“噴漿混凝土”模型，帶有可調的張緊環。對于混凝土的高壓力，例如在深樁中，建議使用埋入式應變計進行深部應用。
應用領域
- 樁和大體積混凝土
- 混凝土結構、梁和柱
- 混凝土基礎和地下連續墻
- 隧道管片
- 鋼結構，管道和拱架
- 重力壩和拱壩
- RCC水壩
- 橋梁和高架橋
特征
- 可靠的長期性能
- 堅固的設計，適合苛刻的環境
- 熱老化，以減少長期漂移
- 內置溫度傳感器
- 完全防水
- 即使電纜長度較長，讀數也很準確
工作原理
張緊的鋼弦在拉動時會以其共振頻率振動，這個頻率的平方與鋼弦的應變成正比。為了利用這一原理，振弦式應變計被設計為在固定結構上的兩個端塊之間保持鋼弦的張力，一個電磁線圈組件被用來激勵鋼弦，然后將頻率信號返回給讀數單元。
結構的變形會改變兩個端塊之間的距離，從而改變鋼弦的張力及其共振頻率。返回的信號轉換為微應變單位。而應變計可在距其位置1000米的范圍內進行數據讀取。
應變計具有內置的熱敏電阻，可在必要時提供溫度數據以檢測熱效應。
技術規格
產品代碼 |
0VK4000VS00 |
0VK4000VSC0 |
0VK4200VC00 |
0VK4200VCHP |
0VK4000SM00 |
描述 |
可焊接應變計 |
混凝土表面 安裝應變計 |
埋入式應變計 |
深埋式應變計 |
噴漿混凝土應變計，張緊度可調 |
測量原理 |
振弦 |
振弦 |
振弦 |
振弦 |
振弦 |
有效標距 |
150 mm (5.9") |
150 mm (5.9") |
165 mm (6.5") |
165 mm (6.5") |
200 mm (7.9") |
量程（標稱） |
3000 με (±1500 με) |
3000 με (±1500 με) |
3000 με (±1500 με) |
3000 με (±1500 με) |
3000 με (±1500 με) |
典型頻率范圍（1） |
500 - 1000 Hz |
500 - 1000 Hz |
500 - 1015 Hz |
520 - 1025 Hz |
1800 - 2460 Hz |
重復性
|
<±1 με |
<±1 με |
<±1 με |
<±1 με |
<±3με |
靈敏度 （標稱）
|
4.043 με / digit （2） |
4.043 με / digit （2） |
3.814 με / digit （2） |
3.814 με / digit （2） |
3.542 με / digit （2） |
分辨率 |
<1.0 με |
<1.0 με |
<1.0 με |
<1.0 με |
<1.0 με |
準確性 |
±0.5% FS |
±0.5% FS |
±0.5% FS |
±0.5% FS |
±0.5% FS （3） |
線圈電阻（標稱） |
150 ohm |
150 ohm |
150 ohm |
150 ohm |
150 ohm |
嵌入式熱敏電阻類型 |
NTC（負溫度系數）3kΩ |
||||
嵌入式熱敏電阻精度 |
±1°C（0-50°C內為±0.5°C） |
||||
電源 |
通過讀數自動選擇（最大40 V） |
||||
輸出 |
頻率（應變），歐姆（溫度） |
||||
IP 等級 |
IP68 高達 2.0 MPa |
IP68 高達 2.0 MPa |
IP68 高達 2.0 MPa |
IP68 高達 2.0 MPa |
IP68 高達 2.0 MPa |
新澆混凝土應用限制（4） |
最大混凝土壓力 2.4 MPa |
最大混凝土壓力 2.4 MPa |
最大混凝土壓力 800KPa |
最大混凝土壓力 2.4 MPa |
最大混凝土壓力 2.4 MPa |
主體材質 |
不銹鋼主體和環氧樹脂傳感器外殼 |
||||
錨固材料 |
鍍鋅鋼焊接塊 |
鍍鋅鋼焊接塊 |
不銹鋼圓盤 |
不銹鋼圓盤 |
不銹鋼圓盤 |
Coeff. 熱膨脹系數 |
12 x 10-6 / °C |
||||
溫度范圍 |
-20°C + 80°C |
||||
信號電纜 |
0WE104SG0ZH 或 0WE104SG0PV |
||||
至記錄器的最大電纜長度 |
1000 m (更多信息請參見FAQ#77) |
||||
(1) 表示值可能有±10%的變化 （2）“數字”平均值（f2 x 10-3），其中f是鋼弦的振動頻率，單位為赫茲 (3) 標準校準批次為±3.0%FS；單獨校準為±0.5%FS。（4）這是新混凝土柱下的最大安裝深度，也就是基樁中的最大安裝深度。 |
|||||

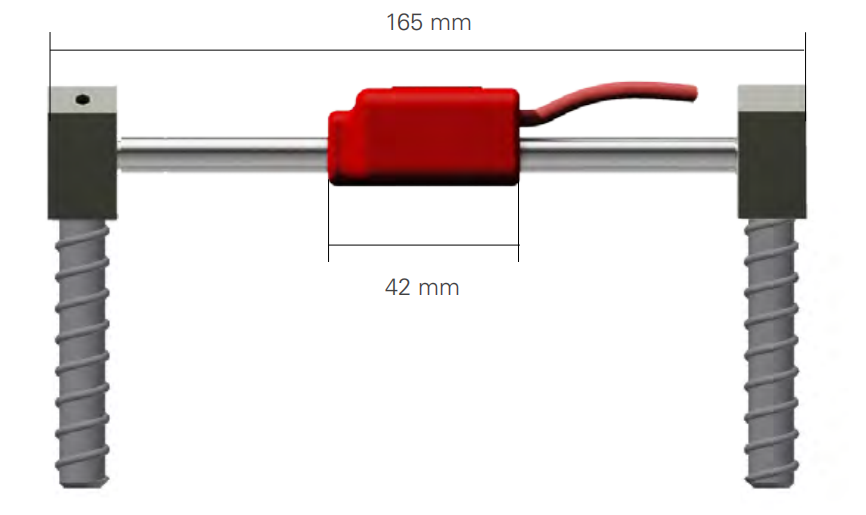

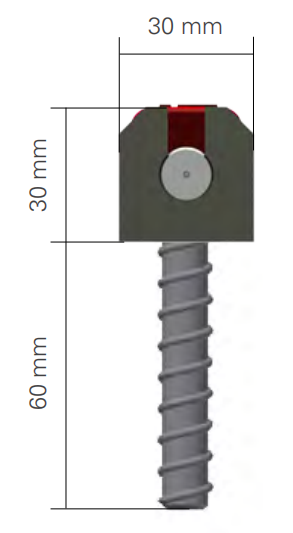

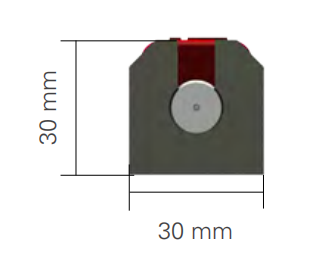

物理特性 (0VK4000VS00 和 0VK4000VSC0)
0VK4000VS00 -可焊應變計
0VK4000VSC0 - 混凝土表面應變計

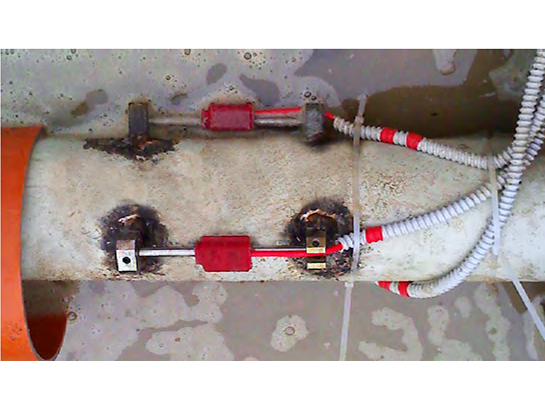

在支柱上的應用示例

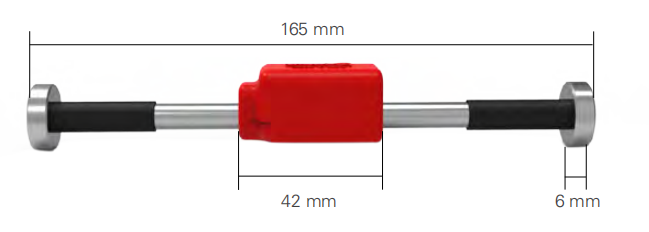

物理特性 (0VK4200VC00 和 0VK4200VCHP)
0VK4200VC00 / 0VK4200VCHP - 嵌入式應變計

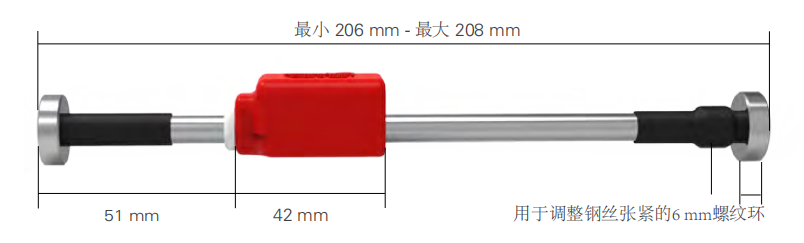

物理特性 (0VK4000SM00)
0VK4000SM00 - 噴漿混凝土埋置應變計
在樁上的應用示例

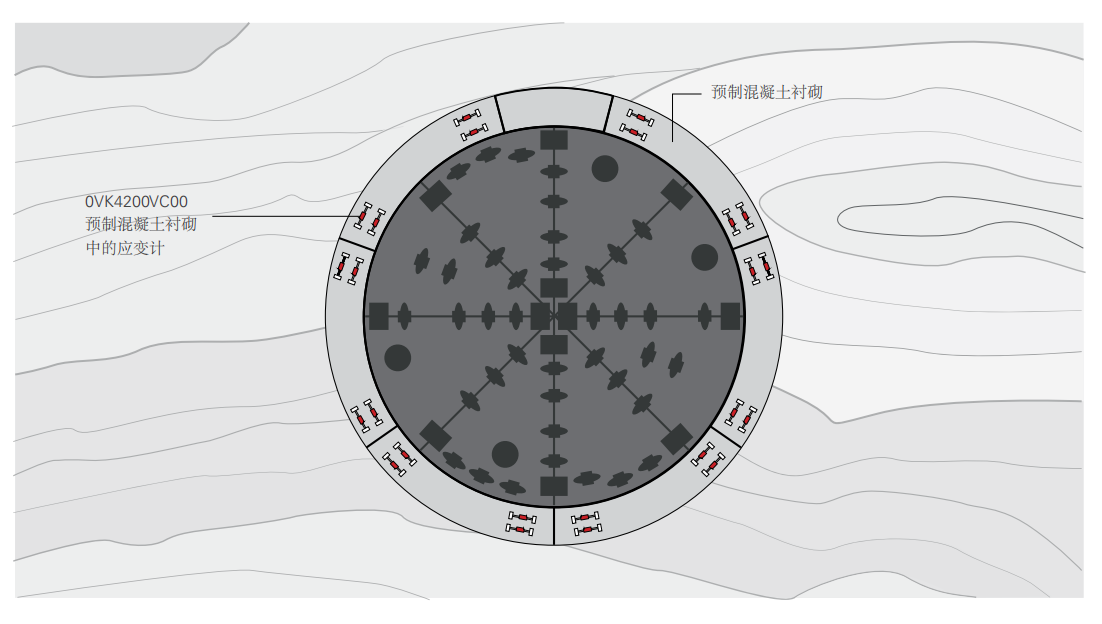

在TBM隧道中的應用示例

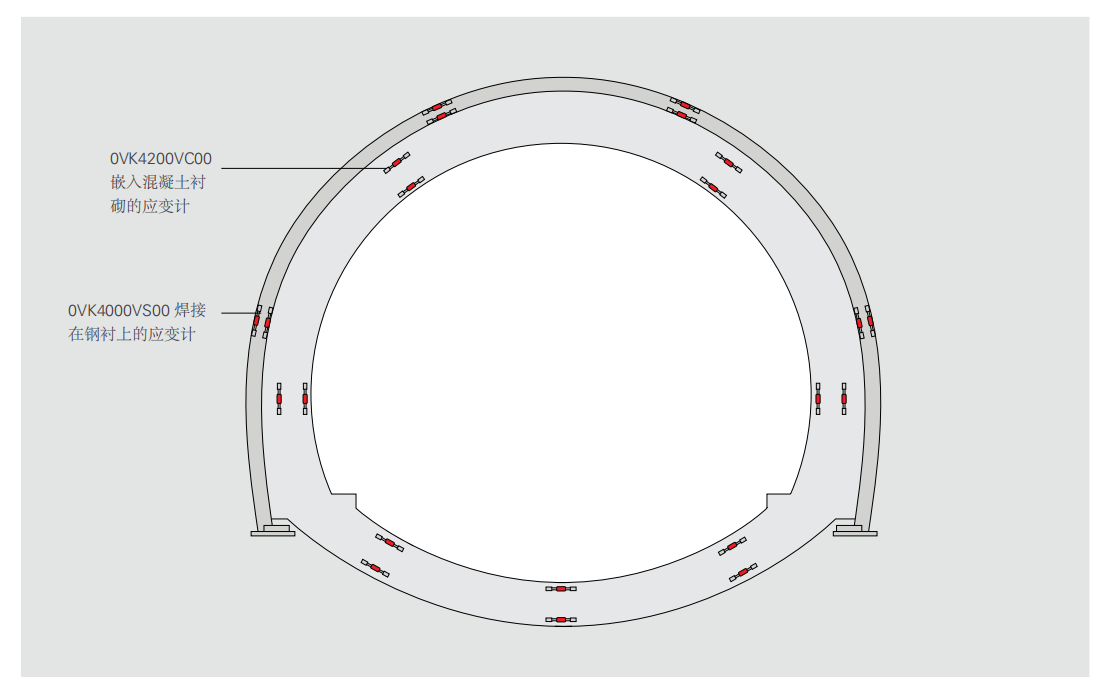

NATM方法在隧道中的應用示例

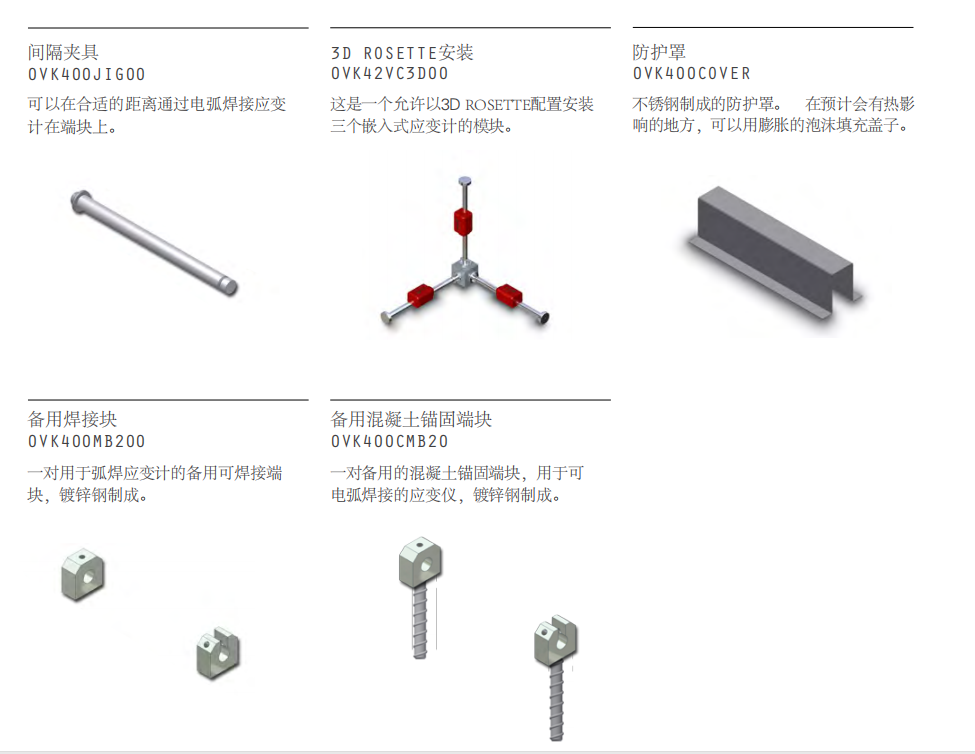

配件和備件
