HX-DLS50激光浮子水位計
型 號：HX-DLS50
原產地：南京禾信創
用 途：HESIN系列水位計,高精度,?低功耗，運行穩定可靠,是江河水位監測系統中優選的測量傳感器。 激光浮子水位計，不同設計,適合不同應用環境.
HX-DLS50激光浮子水位計
產品概述
HESIN系列水位計,高精度,?低功耗，運行穩定可靠,是江河水位監測系統中優選的測量傳感器。 激光浮子水位計，不同設計,適合不同應用環境.
激光浮子水位計
量程0—10米,適合復雜環境，如：城市，水務，橡膠壩,閘門,河道等。
產品特性
1、激光浮子水位計，使用非接觸式激光測量技術，利用測管與浮子構建穩定測量環境。
2、測管創建獨立測量環境，測量不受環境光干擾,測量水面不受波浪影響。
3、脈沖激光測量技術，快速響應，低功耗，適合太陽能電池供電.
4、標準數據傳送接口--標準MODBUS協議.
5、全鋁禱造防爆外殼,耐受惡劣氣候。
技術參數
1、量程：最大30米，受測量管加工運輸?shù)扔绊懀?/span>量產型號量程限于10米內
2、精度：±2MM
3、工作溫度：-20--+60度
4、工作電壓:DC 6-28V
5、接線:四線屏蔽電纜電纜外徑9-13MM
6、功耗：不大于0.2W
7、輸出：RS485、4-20mA
8、外殼：鑄鋁,IP65
9、 顏色:藍/黃色可選
10、測量管：白色PVC外徑75MM
11、安裝附件；G1-1/2六角螺母、∮90定制浮球

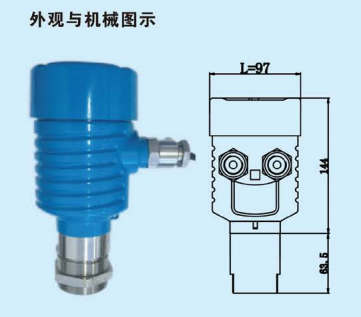

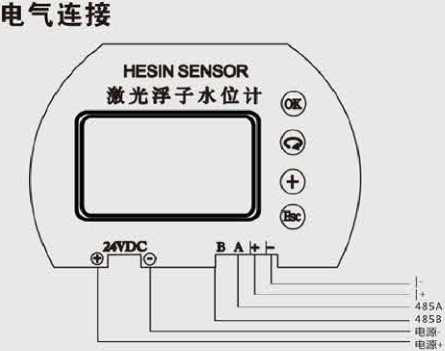

按鍵說明 ［0K］鍵 逬入編程狀態； 退至上一級菜單； 退出編程狀態. ［+ ］鍵 修改參數值 |
［Ω］鍵 選擇編程項； 選擇編輯參數位； 參數項內容顯示. ［ESC]鍵 確認編程項 確認參數修改 |
操作步驟
1、設置量程
按［0K］鍵進入編程狀態，進入（1量程）設置界面，按［ESC］縫進入,量程從0--40米可改，［+ ］鍵進行修改，按［Ω］鍵移 位，按［ESC］鍵確認修改.
2.設置基準
按［0K］鍵逬入編程狀態，進入（2偏置）設置界面，按［ESC］鍵進入,偏置修改-999mm到+999mm可調，［+ ］鍵逬行修 改，按［Ω]鍵移位，按［ESC］縫確認修改。
3、設置測試間隔
按［OK］鍵進入編程狀態，進入（3測試間隔）設置界面，按［ESC］鍵進入，測試的間隔時間從0-999河調,［+ ］鍵逬行修 改,按［Ω］鍵移位，按［ESC］鍵確認修改。
4.本機地址
技［0K］鍵進入編程狀態，進入（4本機地址）設置界面，按［ESC］鍵進入，［+ ］涯進行修改，按［Ω］鍵移位,按［ESC］鍵確認修改。

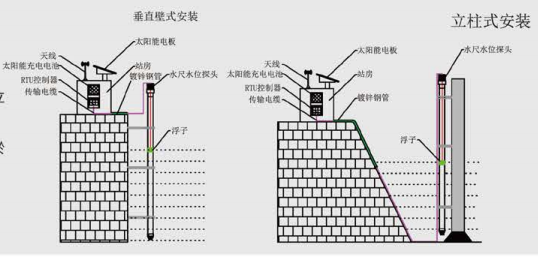

安裝指導
水位計安裝，必須有牢固基可以是立傳地電纜桿，涵洞墻，電線桿等
水位計測量管末端，要離開道路或河底淤
485通信協議
使用固定通信格式:9600 , N , 8,1 MODBUS RTU協議水位計作為從機。
功能碼03
利用Modbus通信協議的03功能碼,讀取水位計的數值（1個數值）.
主機的命令格式是從機地址、功能碼、起始地址、字節數及CRC碼.
從機響應的命令格式是從機地址、功能碼、數據區及CRC碼.數據區的數據是二逬制碼,二個字節,高位在前. CRC碼都是二個字節，低位在前。

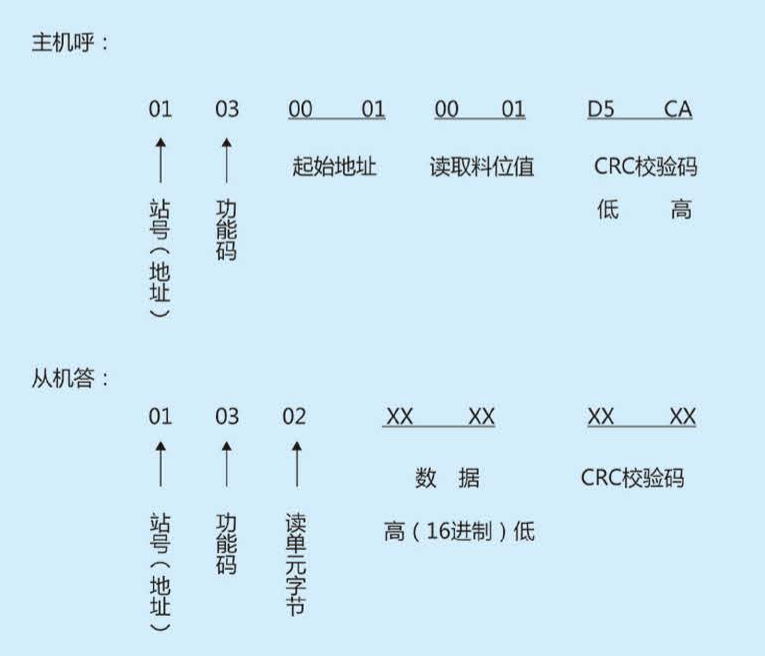

信息幀格式舉例
注：上面01,03,02,XX等均為—字節。數據為兩個字節，高位字節在前
每幀的開頭和結尾至少有3.5個字節時間的間隔;
系統概述 1、現場傳感器工作電源--太陽能電池+蓄電池。 2、現場水位采集傳感器--雷達式/激光式水位計+雨量傳 感器+遙測終端機。 3、監控中心信息接收及顯示--接收終端+系統軟件 現場測點信息采集與傳輸設備完成水位信息的實時采 集、基本分析處理（如警戒狀態）與顯示，并員責將 數據以無線的方式傳輸?shù)奖O(jiān)控中心，通過軟件進行接 收、顯示以及數據的存儲、分析、處理與預警。
|
系統建設目標 1、實現對江河水位信息進行實時性采集，確保需要時對水位進行 不間斷監測。 2、所有監測站數據通過無線網絡直接傳輸至監控中心"水位監測 系統“,在電腦可視化界面中直觀顯示各測點水位狀態；在發生 報警時，系統可自動發岀報警信號,如：系統彈岀信息、發出聲 音提示，并向相關部門指定人員發岀報警短息通知。 3、"水文監測系統"開發要堅持先進實用、穩定可靠的原則，并 具備良好擴展性、兼容性和開放性，為系統后期擴展升級、向其 他相關平臺系統提供數據共享服務提供規范性接口。
|
系統組成
1、系統：XX局調度中心,水文自動監測站。
2、通訊網絡：GPRS無線方式。
3、監測站：雷達式電子水尺由太陽能電池供電，不間斷測童,使用GPRS無線傳送測量信號。
4、Xx局調度中心：可以實時顯示并存儲所管轄的各水庫的水位數據.當岀現水位和降雨量超岀警戒時，可以及時報警，并且將報 警信息發送到相關人員手機。
5、提供設備。

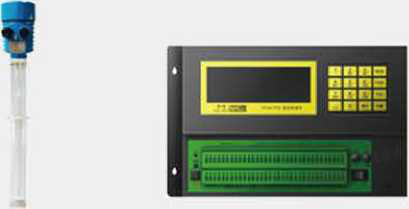

激光浮子水位計 遙測終端機

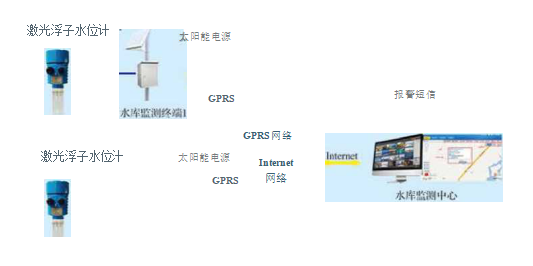

系統拓?fù)鋱D
