HXC810D雷達式電子水尺
型 號：HXC810D
原產地：南京禾信創
用 途：適用于河道、湖泊、水庫、船閘、灌區等水利工程，尤其適合水務、污水處理、城市道路積水、橡膠壩、下水道等市政工程的水位監測
HXC810D雷達式電子水尺
概述
HXCAR810D型雷達式電子水尺，是基于TDR時域反射和ETS等效時間采樣技術的接觸式雷達式電子水尺，俗稱雷達式電子水尺，或雷達水尺，電子倉發射微波脈沖，沿著導波桿傳輸，當微波遇到水面時，反射波沿導波傳回電子倉，超高速計時電路精確計算出傳導時間，實現水位的精確測量。
雷達式電子水尺，是工業測距雷達在水測量領域的創新應用，實現了電子水尺向高精度（毫米級），大量程（30米），高可靠，安裝簡便，免維護的技術領域。
雷達式電子水尺通過標準信號接口，與計算機、PLC等連接，也可以與相應的顯示、記錄、控制裝置（如RTU）連接，構成水位監測系統
主要組成及適用范圍
雷達式電子水尺有多種安裝方式（可立裝、可斜坡安裝），不銹鋼管構成電磁波穩定傳輸?shù)耐S結構，同時有效隔離波浪對測試數據的干擾，外表協調美觀。
雷達式電子水尺適用于河道、湖泊、水庫、船閘、灌區等水利工程，尤其適合水務、污水處理、城市道路積水、橡膠壩、下水道等市政工程的水位監測。

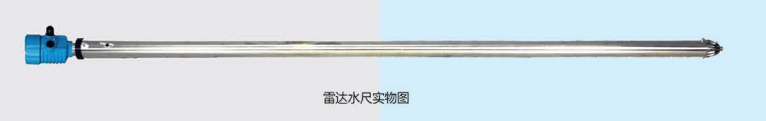

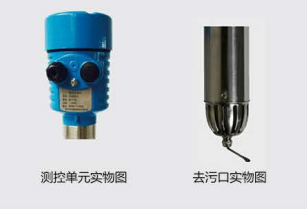

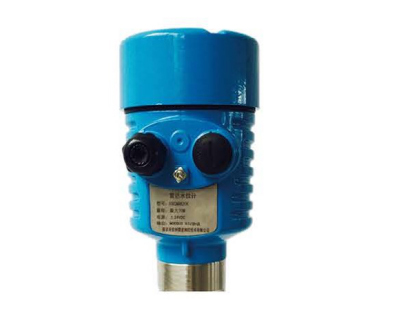

產品實物圖及型號規格
雷達式電子水尺型號規格：HXCAR810D-A-B
其中：
A----量程，4位數字表示，如5000，表示5米量程
B----輸出類型，以英文字母表示
R--RS485 數字信號輸出
S-I--4-20mA模擬信號輸出
功能特點
1.安裝簡便，無需分段串接，可方便實現大量程
2.采用毫米級工業雷達測距傳感器，內置通訊電路、防雷設計
3.不銹鋼管式防護外殼，過濾波浪干擾
4.電子倉采用鑄鋁結構，IP67等級防護，適用惡劣氣候
5.雷達波不受壓力，溫度、污染物、濕度，含沙量的影響
6.水尺可以單獨適用，也可以級聯使用，每一套水尺可以通過計算機按軟件設置ID編號
7.信號輸出方式：RS485（標準NODBUS協議）
8.低功耗，適合太陽能供電
技術參數
名稱 |
參數 |
備注 |
量程 |
2米、3米、6米等可制定 |
最大30米 |
精度 |
10米量程小于±3MM |
|
供電電壓 |
兩線DC18-30V，四線DC6.8-28V |
|
輸出信號 |
RS485(Modbus-RTU)模擬4-20mA |
推薦4-20mA |
數字濾波 |
程序設置 |
|
工作電流 |
≤24mA（DC24V供電） |
|
功耗 |
最大功耗0.15W，待機功耗0.1W |
|
工作溫度 |
-20°C-80°C |
|
固定方式 |
金屬卡箍 |
|

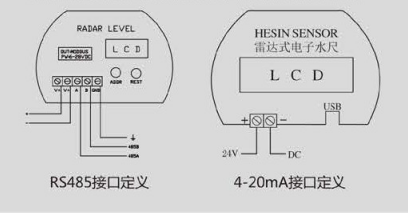

接線定義
導線類型：建議使用國際0.5mm2 四芯屏蔽水工電纜
結構尺寸
傳感器基準起始點：請參考導波管外標示

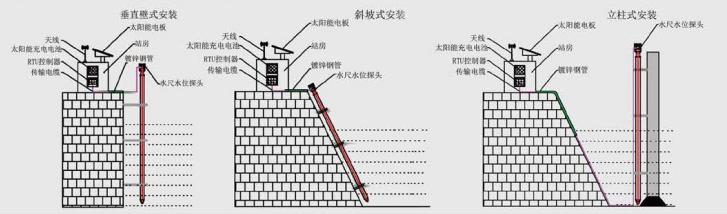

安裝指導
1.水尺安裝，必須有牢固基礎，可以是立柱，涵洞墻，電線桿等；
2.水尺護管末端，要有效避開道路或河底淤泥；
3.水尺護管，可以垂直月水面安裝，也可以依斜坡面安裝，經換算得到水位數據；
4.電纜走線管，可以用PVC管，鍍鋅鋼管等

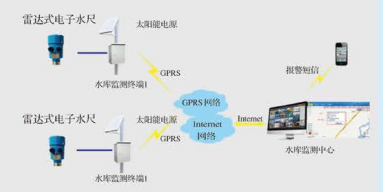

系統拓撲圖
調試步驟
1. 對安裝好的電子水尺進行正確接線，請參照接線定義；
2. 接通電源，對安裝好的電子水尺進行必要的參數設置：通信線RS485通過轉換模塊與電腦相連，按照通信協議，使用調試軟件查看或設置本機地址；也可以從面板直接查看和設置本機地址，使用ADDR按鈕
3. 連接采集單元（如RTU,PLC等），進行水位測量和采集。
RS485通信協議
使用固定通信數據格式：9600，8，N，1 標準modbustu 協議
設置地址
也可以從面板直接查看和設置本機地址，使用ADDR按鈕
設置地址 |
FA 04 01 ADDR CS |
FA 04 81 81 |
操作成功 |
FA 84 02 FF |
寫入地址錯誤 |
CS為校驗字節，其為前面的所有字節求和的余數
例：設地址為01：FA 04 01 01 00
設地址為03：FA 04 01 03 02
4-20mA電流設置
基準點：請參看水尺波管上下基準點標示
對應電流值：
水位下基準點--水位零點--4mA
水位下基準點--水位零點--20mA
請依據對應電流值，設置PLC或RTU
讀取水位數據
使用功能碼03（讀取保持型寄存器）讀取模擬；量值。長度為一個字（2個字節），寄存器地址為00 00。 地址碼可為（1-255）任意值 主機：addr03 00 00 00 01 crc_l crc_h 從機：測試正確：addr 03 02 distan_h distan_l crc_l crc_h 測試錯誤：addr83 00 05 crc_l crc_h |
舉例：地址：03 如水位高度為5.7m=5700mm 水位計返回：03 03 02 16 44 CF D7 當測試發生錯誤： 水位計返回：03 83 00 05 31 8B 地址碼為01的測距命令：01 03 00 00 00 01 84 0A 地址碼為03的測距命令：03 03 00 00 00 01 85 E8 |
