HXCAR820KP水文平面雷達水位計
型 號：HXCAR820KP
原產地：南京禾信創
用 途：適用于江河水庫水位、明渠水位、水庫壩前，壩下 尾水水位監測，也可用于山洪、防汛、調壓塔（井）水位監測等水利水文場合。尤 其適合高量程，低風阻要求的場合，可以滿足IP68防水等級要求
主要組成及適用范圍 HXCAR820KP水文平面雷達水位計
概述
水文平面雷達水位計，是公司創新的水位計產品?；趦纱蠹夹g(shù)打造--精確時間測量的電磁波測距技術和平面天線技術 。
26G雷達測距傳感器：發射電磁波照射水面并接收其回波，由此獲得水面至電磁波發射點的距離信息。
平面天線技術：平面天線陣列（PATCH）波束合成技術，體積小集成度高，可以很大程度上改善產品的重量與風阻。
主要組成及適用范圍
雷達水位計構成:發射機、接收機、信號處理以及變送單元，64或128單元天線陣列及天線罩。平面天線雷達水位計適用于江河水庫水位、明渠水位、水庫壩前，壩下 尾水水位監測，也可用于山洪、防汛、調壓（井）水位監測等水利水文場合。尤其適合高量程，低風阻要求的場合，可以滿足IP68防水等級要求
功能特點
1、高頻微波測距技術，抗干擾能力強
2、傳感器高精度
3、全天候，無人值守
4、無機械磨損、非接觸測量
5、測量與水質無關，不受浮冰等漂浮物影響
6、不需要防浪井，水流對測量無影響
7、連續在線采集
8、可選太陽能供電
9、安裝維護簡單，壽命長
10、重量輕，比喇叭口雷達減重達1.5公斤
11、IP68防護等級

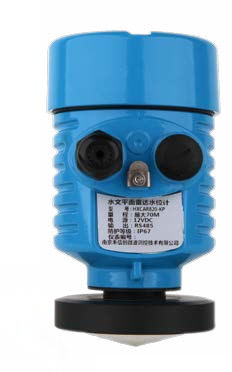

產品實物圖
水文平面雷達水位計
技術參數
量 |
|
程 |
最大70米 |
精 |
|
度 |
+/- 3MM |
分 |
辨 |
率 |
1MM |
天線波束角 |
4° |
||
工 作 溫 度 |
-40--+80度 |
||
工 作 電 壓 |
四線制DC 6-28V ，推薦12V DC |
||
接 |
|
線 |
四線屏蔽電纜，防水鎖線碼 M12*1.5 適合電纜外徑5-9MM |
功 |
|
耗 |
最大功耗0.15W |
輸 出 信 號 |
RS485 標準MODBUS RTU協議，可選4-20mA、SDI-12 |
||
外 |
|
殼 |
鑄鋁，防水等級IP67 （IP68可選） |
顏 |
|
色 |
黃色/藍色 /灰色 |
天 |
|
線 |
塑料(白色)平面天線，口徑90MM |
尺 寸 重 量 |
直徑90X高145mm， 0.95公斤 |
||
安 裝 附 件 |
噴塑碳鋼板，不銹鋼內六角螺絲M6*10 |
||

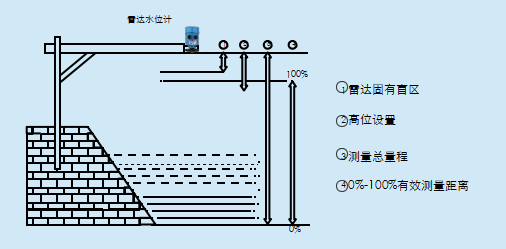

結構尺寸
傳感器測量基準點：天線罩頂端
調試步驟
1、對安裝好的水位計進行正確接線，請參照2.3接線定義；接線完成后，務請鎖緊防水接頭！
2、接通電源，進行必要的參數設置：通信線RS485 通過轉換模塊與電腦相連，按照通信協議，使用調試軟件查看 或設置本機地址；也可以從面板直接查看和設置本機地 址，使用ADDR按鈕；
3、連接采集單元（如RTU，PLC等），進行水位測量和采集。
4、調試完成后，請務必旋好上蓋！
通信協議
主機發送數據&定義(地址碼為01時)
地址碼 |
功能碼 |
起始地址 |
讀取點數 |
校驗碼 |
意義 |
01 |
03 |
0000 |
0002 |
C40B |
讀取空高，單位cm |
01 |
03 |
0001 |
0002 |
95CB |
讀取空高，單位mm |
01 |
03 |
0002 |
0002 |
65CB |
讀取料高，單位cm |
01 |
03 |
0003 |
0002 |
340B |
讀取料高，單位mm |

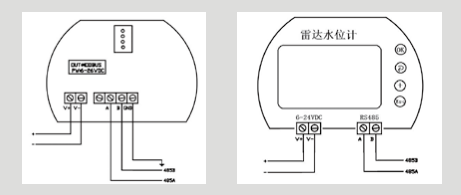

四線制接線示意圖
導線類型：建議使用國標0.5mm2四芯屏蔽水工電纜
寄存器定義
0x0000 測量空高 單位cm 只讀
0x0001 測量空高 單位mm 只讀
0x0002 測量料高 單位cm 只讀
0x0003 測量料高 單位mm 只讀
0x0004 測量狀態（只讀），=0正常，大于0有誤
通信范例： 測量空高
主機發送01 03 00 00 00 02 C4 0B
儀表返回 01 03 02 XX XX YY YY
XX XX為空高數據，YY YY為校驗碼(CRC校驗)
安裝方式
1、水位計安裝必須有牢固基礎?？梢允橇U，直壁河堤距離大 于20CM，斜坡河堤應保證天線位于干流上方；
2、水位計天線口，到測量水面區域，不得有干擾物，應避開航 道安裝；
3、水位計喇叭口天線/平面天線，需要垂直于水面安裝；
4、電纜走線管，可以用PVC管，鍍鋅鋼管等。

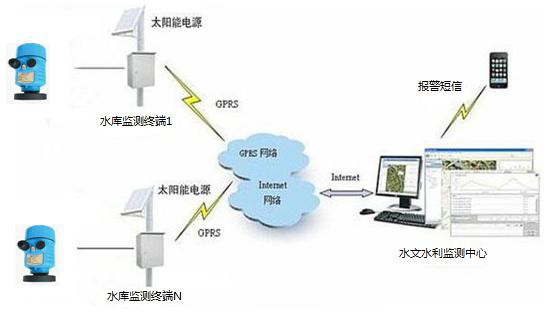

系統連接圖
- 2020-04-14HXCAR820KP水文平面雷達水位計
