非金屬光纖溫度傳感器
型 號： os4300
原產地：美國MOI
用 途：OS4300是三種基于光纖布拉格光柵（FBG）技術的溫度傳感器，安裝在非金屬管
內
非金屬光纖溫度傳感器 | os4300
描述
OS4300是三種基于光纖布拉格光柵（FBG）技術的溫度傳感器，安裝在非金屬管內。
os4300非金屬溫度傳感器安裝在一個密封的氧化鋁陶瓷管內，其設計使操作簡單，傳感器安裝快速且可重復使用。它基于光纖布拉格光柵（FBG）技術，由于沒有環氧樹脂將光纖固定在管上，因此通過設計確保了長期穩定性。
與傳統熱電偶的相比較，os4300同樣靈敏和準確，同時提供亞秒級響應時間、擁有更寬的工作范圍、無需校準和無EMI噪聲。os4300溫度傳感器適合在惡劣環境中使用，并提供了所有基于FBG的傳感器固有的許多優點。

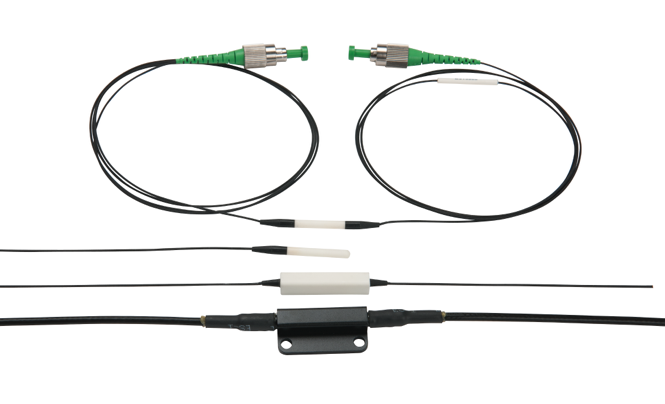

三種封裝方案提供了與傳統熱電偶相似的安裝方式，即鎧裝纜和受保護接頭，以及為用戶提供安裝靈活性和亞秒級熱響應的小型傳感器。
該傳感器可以單獨使用，也可以作為光纖光柵傳感器陣列的一部分串聯使用。這種陣列的安裝和布線要比同類的電子測量網絡便宜且不麻煩。對于每個傳感器，Micron Optics提供了傳感器信息表，列出了將波長信息轉換為溫度所需的校準系數。Micron Optics的ENLIGHT傳感軟件為大型傳感器網絡提供了計算、記錄顯示和傳輸數據的實用工具。安裝、質量和其他傳感器信息如下：http://www.micronoptics.com/suppor t_downloads/Sensors/.
主要特征
- 快速響應時間
- 符合與同類電子儀表相同的嚴格標準。
- 非金屬結構
- 快速，簡單，可重復安裝。
- 鎧裝光纜可焊接封裝和堅固的傳感器封裝。
- 適用于惡劣環境的連接器保護裝置。
- 現場應用的幾個包選項。
- 為高絕對精度而校準。
- 雙端設計支持將多個傳感器復用到一個五分之一
- Micron Optics的專利微光機械技術上。
- 包括ENLIGHT傳感器模板-允許快速和容易的光學機械轉換。
應用
- 結構物（橋梁、大壩、隧道、礦山、建筑物、石油平臺）
- 能源（風力渦輪機、油井、管道、核反應堆、發電機）
- 運輸（鐵路、火車、公路、特種車輛、起重機）
- 海運船舶（船體、甲板、貨柜）
- 航空航天（機身、復合材料結構、風洞、靜態和動態試驗）
熱性能 |
os4310 非金屬 |
os4330 非金屬環氧樹脂固定 |
os4350 法蘭安裝鎧裝光纜 |
|||||
工作溫度范圍1 |
-40 to 120°C |
|||||||
溫度靈敏度 |
~10pm/oC (±1.7pm/ oC) |
|||||||
響應時間2 |
0.7 秒 |
4.6 秒 |
4.2 秒 |
|||||
標準校準3 (包含) |
1.0°C 長期精度4 0.6°C 短期精度, 典型5 |
|||||||
高級校準3 (包含) |
0.5°C 長期精度4 0.2°C 短期精度, 典型5 |
|||||||
物理屬性 |
||||||||
尺寸 (L x W x H) |
18.8 x 3.2 x 3.2 mm |
31.8 x 7.6 x 7.6 mm |
31.5 x 15.0 x 7.6 mm |
|||||
重量 (含光纜) |
2.6 g |
4.3 g |
38 g |
|||||
外殼材料 |
氧化鋁 |
氧化鋁 |
陽極氧化鋁 |
|||||
光纜長度 |
1 m (± 10 cm) |
|||||||
光纖類型 |
SMF28-兼容 |
|||||||
光纜彎曲半徑 |
≥ 17 mm |
|||||||
光纜類型 |
1 mm 玻璃纖維編織物 |
1 mm 玻璃纖維編織物 |
3mm 鎧裝纜 |
|||||
FC/APC 接頭 |
可選 |
可選 |
接頭和保護裝置都是可選的 |
|||||
緊固方法7 |
僅粘結 |
環氧樹脂型 |
#6個自攻螺釘或環氧樹脂 |
|||||
光學屬性 |
||||||||
峰值反射 (Rmax) |
>70% |
|||||||
FWHM (- 3 dB 點 |
0.25 nm (± .05 nm) |
|||||||
絕緣 |
> 15 dB (@ ± 0.4 nm 中心波長) |
|||||||
訂購信息
os43aa-wwww-1xx-1yy-z |
||||
aa |
型號 10 30 50 |
非金屬 非金屬，環氧樹脂固定 鎧 裝纜，法蘭固定 (僅適用于 FC 接頭) |
||
|
||||
wwww （標準） |
波長 (+/- 1nm) 標準- 1460 to 1620 nm in 4 nm 間隔 |
|||
xx |
終端類型 |
|||
|
1xx 1 UT FC LC |
光纜 1, 長度 & 接頭 1 m 標配, 光纜長度 無終端接頭 FC/APC 接頭 LC/APC 接頭 帶保護裝置 |
||
yy
|
終端類型 1yy 1 00
UT FC PF |
光纜 2, 長度 & 接頭 1 m 標配, 光纜長度 Single 末 端傳感器 (僅適用于os4310) 無終端接頭的 FC/APC 接頭 FC/APC 接頭 帶保護裝置 |
||
z
|
校準方法 |
|
||
S P |
標準校準 高級校準 |
|||
訂購信息示例
os4100-1520-1FC-1FC |
備注
1 |
單端os4310提供70至275oC |
2 |
達到水中總溫降63%的時間（100°C）. |
3 |
傳感器的絕對精度取決于解調儀的性能。 |
4 |
以120℃浸泡1000小時為基礎。 |
5 |
從最低溫度到最高溫度的四（4）個熱循環。最大精度誤差±0.4°C，無數據平均值。 |
6 |
有關傳感器圖紙和安裝細節，請參見 http://www.micronoptics.com/support_downloads/Sensors/。 |
