FOS-N 光纖應變傳感器（R11)
型 號：FOS-N
原產地：加拿大FISO
用 途：適合復合材料工程研究，醫療設備和土木工程應用，例如建筑物，橋梁，隧道襯砌和支撐的結構健康監測。
概述
FOS-N是一種光纖應變傳感器，非常適合復合材料工程研究，醫療設備和土木工程應用，例如建筑物，橋梁，隧道襯砌和支撐的結構健康監測。
FOS-N應變傳感器具有體積小，精度高，對EMI /RFI免疫的特性，以及在高溫范圍內耐腐蝕性環境的能力。基于成熟的Fabry-Pérot干涉儀技術，FISO的光纖應變傳感器是高性能應變測量的最佳選擇。
FOS-N應變傳感器和兼容監測系統所基于的技術可在非常長的距離內提供絕對應變測量，而不會影響讀數的可靠性。它對傳入的任何拉力或操縱操作都不敏感。當傳感器嵌入復合材料中時，此功能非常有用。它可以承受惡劣的化學環境，并具有堅固性和靈活性。
由于FOS-N不消耗功率，因此不存在自熱效應，這在測量低導熱材料上的應變時可能至關重要，并且由于其基于法布里-帕羅技術的設計，該傳感器的熱靈敏度（ 可能低至0.5με/°C ）比光纖布拉格光柵（FBG）傳感器（通常約為10 με /°C）小一個數量級。對于在溫度變化的環境中測量應變，這是一個很大的優勢。
|
主要特點 |
應用 |
|
l 對EMI / RFI / MW微波的免疫 l 本質安全 l 靜態/動態響應 l 無電纜彎曲干擾 l 遠距離傳輸信號 l 工程單位絕對測量值 沿光纖軸單向 l 無腐蝕 |
l 醫療設備 l 扭矩測量 l 新材料研發 l 結構健康監測 l 船舶、油輪 l 電力變壓器 l 核電廠(如需選擇，請致電FISO) l 腐蝕性環境 l 風力發電機 |
|
技術規格 |
|||
|
性能 |
EVOLUTION 解調儀 （FPI-HR-2X, FPI-HR
and FPI-HS） CLASSIC 解調儀（FTI, UMI,
VELOCE 1) |
||
|
分辨率2(%) |
全部的± 0.01% |
||
|
橫向靈敏度 |
全部< 0.1% , 與光纖方向成90° |
||
|
貯存溫度 |
- 30oC 至 80oC |
||
|
工作溫度3 |
- 40oC 至 +250oC (取決于光纜，請參閱訂購信息表) |
||
|
應變量程4 |
R1: ± 1000 με R2: ± 2500 με R35 : ± 5000 με |
||
|
玻璃管尺寸 |
L: 11 mm Φ225 μm ± 10 μm |
L: 8.5 mm ?Φ225 μm ± 10 μm |
L: 8.5 mm Φ225 μm ± 10 μm |
1. VELOCE是一個過時的產品
2. 取決于信號解調儀
3. 取決于粘合劑，安裝溫度超過200°C（392°F）時容易變形
4. 在光纖方向
5. Veloce-50不提供±5000με，常規FPI-HR和FPI-HS均不提供

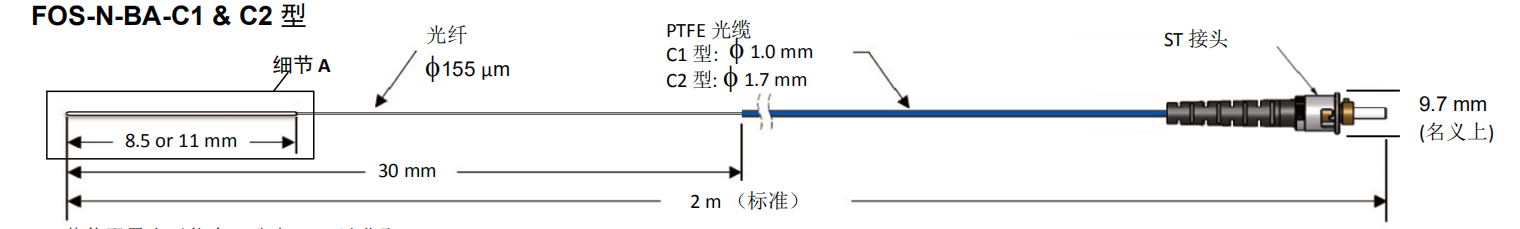

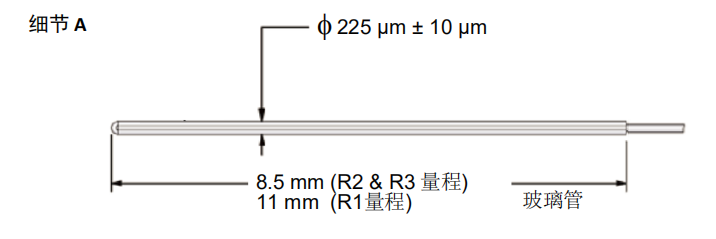

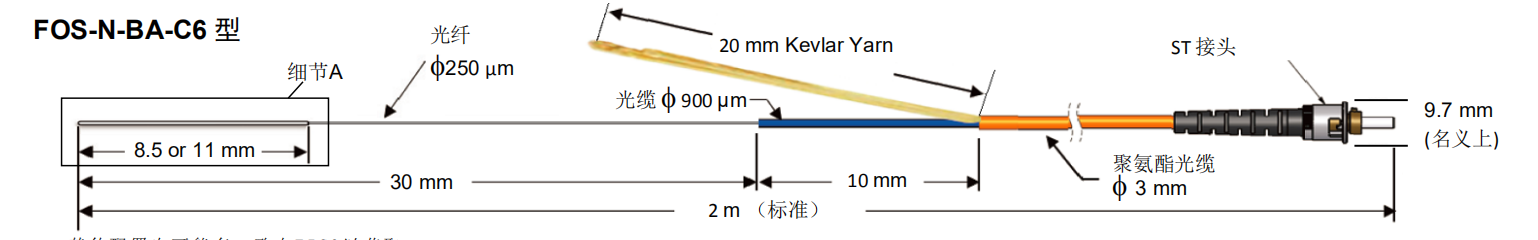

尺寸圖

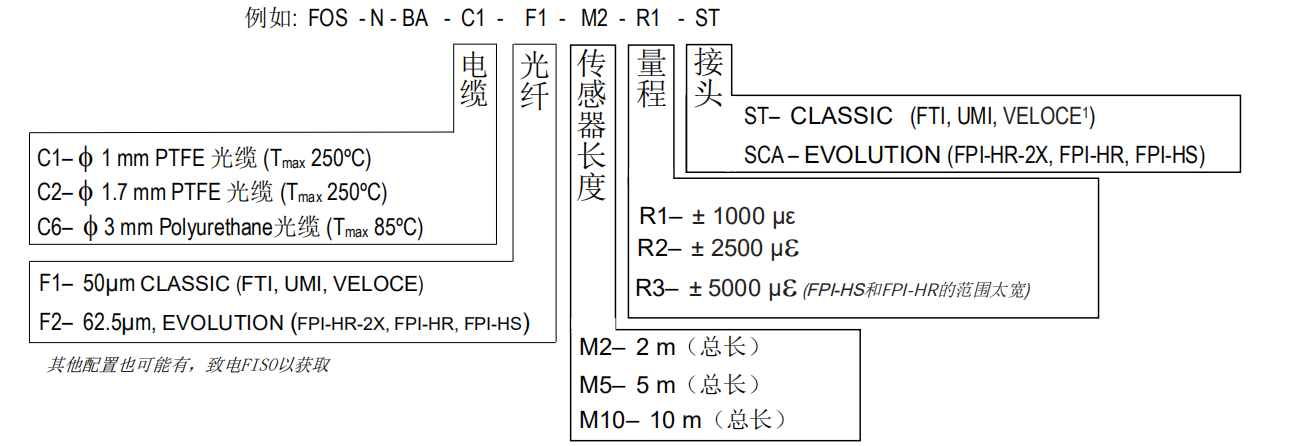

訂購信息
1. VELOCE 是一款過時的產品
