FOS-N 光纖應變傳感器(R9)
型 號：FOS-N
原產地：加拿大FISO
用 途：用于復合材料和工業應用的光纖應變傳感器；體積小，高精確度，適用于極端溫度和惡劣環境。
概述
FOS-N是一種光纖應變傳感器，非常適合復合材料工程研究和土木工程應用，例如建筑物、橋梁、隧道襯砌和支架的結構健康監測。
FOS-N應變傳感器具有體積小，確度高，對EMI /RFI免疫的特性，以及在高溫范圍內耐腐蝕性環境的能力。基于成熟的Fabry-Perot干涉儀技術，FISO的光纖應變傳感器是高性能應變測量的最佳選擇。
FOS-N應變傳感器和兼容的監視系統所基于的技術可在非常長的距離內提供絕對應變測量，而不會影響讀數的可靠性。
FOS-N應變傳感器對引入光纖的任何拉動或操縱都不敏感。當傳感器嵌入復合材料中時，此功能非常有用。FOS-N光纖應變傳感器可承受惡劣的化學環境，并為當今的高性能復合材料研究和土木結構監測要求提供堅固性和靈活性。
|
主要特點 |
應用 |
|
l 免疫EMI / RFI /閃電 l 本質安全 l 靜態/動態響應 l 0.01% 全量程分辨率 l 無電纜彎曲干擾 l 遠距離傳輸信號 l 工程單位絕對測量值 l 單向 |
l 扭矩測量 l 新材料研發 l 船舶、電力變送器 l 核電廠 l 結構健康監測 l 腐蝕性環境 l 高電磁干擾/射頻干擾環境 |
技術規格
|
應變量程 |
±1000 μe, ±2500 μe, ±5000 μe3 (在光纖方向) |
|
兼容解調儀 |
FTI-10, UMI, DMI, VELOCE-50 |
|
分辨率1 |
0.01% 滿量程 (取決于信號解調儀) |
|
橫向靈敏度 |
<0.1% 滿量程 (90°的光纖方向） |
|
接頭類型 |
ST 接頭 |
|
工作溫度 |
?40oC to +250oC (?40oF to 482oF) 取決于光纜和粘合劑 |
|

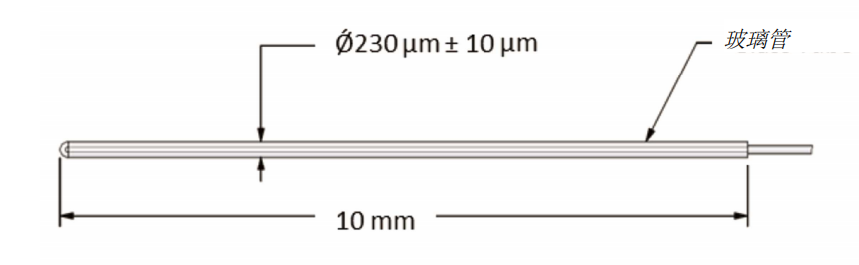

玻璃管尺寸 |
±1000 μe: 10 mm; ±2500 μe or ±5000 μe: 8.5 |
|
1. 取決于信號解調儀 2. 取決于粘合劑，安裝溫度超過200°C（392°F）時容易變形 3. VELOCE-50不提供±5000μe量程的 |
|

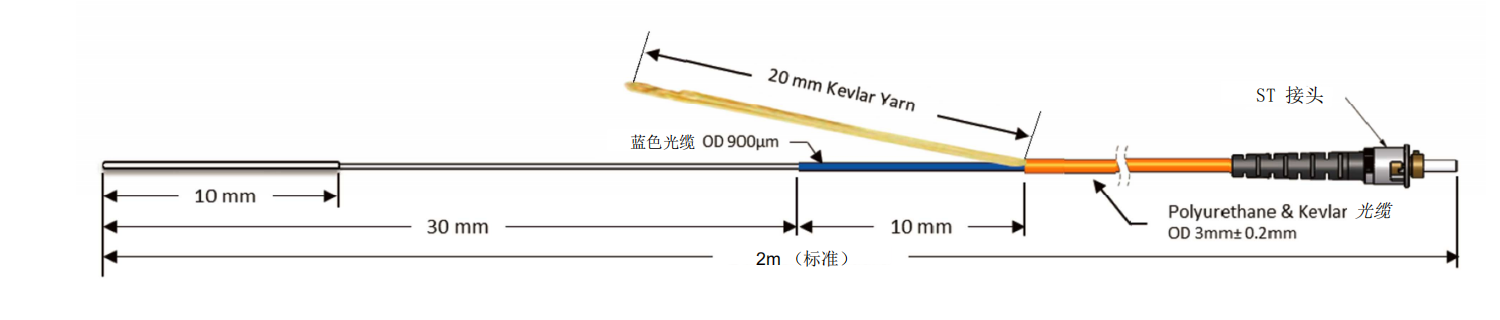

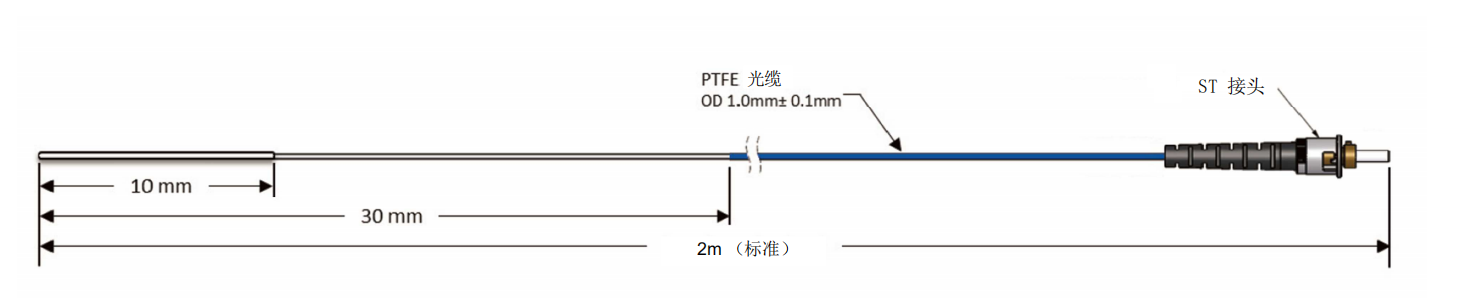

尺寸圖

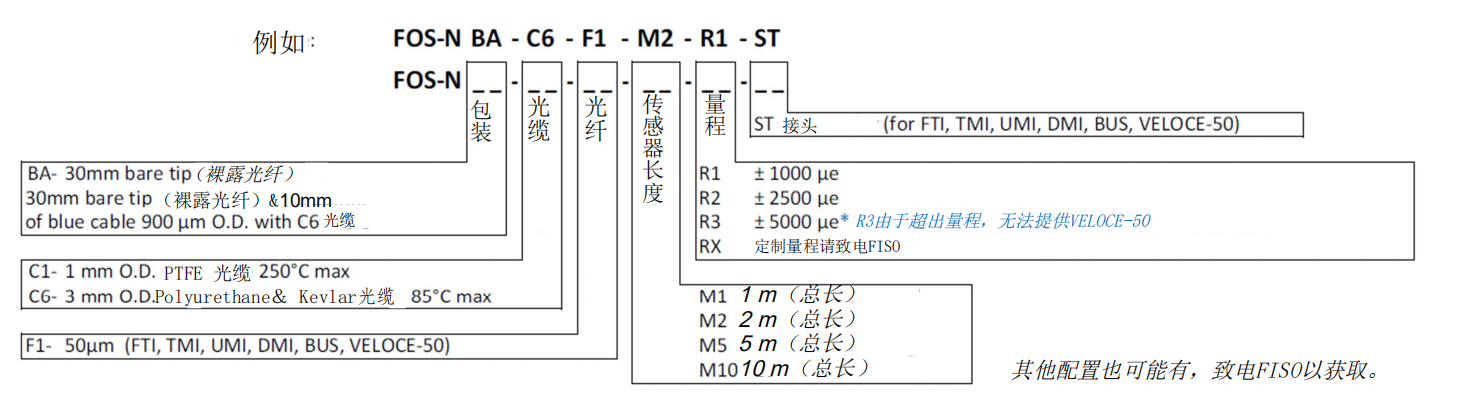

訂購信息
