FOD光纖線性位置和位移傳感器
型 號：FOD-AL
原產地：加拿大FISO
用 途：可提供高精度，絕對值的位置和位移測量。FOD非常適合于難以到達的地點和危險環境，例如含有爆炸性物質的環境
概述
FOD是一種光纖光學線性位置和位移傳感器，可提供高精度，絕對值的位置和位移測量。FOD非常適合于難以到達的地點和危險環境，例如含有爆炸性物質的環境
工程師現在可以通過監視特定性能的隨時間變化來改善過程和產品技術，從而在操作、制造過程或產品的整個使用壽命期間提供有關位移變化的準確信息。FOD線性位置和位移傳感器的使用可以在最具挑戰性的環境中進行完整的分析。
FOD是絕對位置傳感器，它是眾所周知的線性可變差分變壓器（LVDT）的光纖版本。但是，與電氣驅動的對應物不同，FOD不需要通過相關的布線來激勵交流電壓或驅動信號。因此，FOD對電磁干擾和射頻干擾完全免疫，不存在電流泄漏或點火的風險。FOD可以非常緊湊的形式包裝，并且可以放置在距信號解調儀5公里的地方。
|
主要特點 |
應用 |
|
l 本質安全 |
l 微波和射頻環境 |
|
l 對EMI/ RFI/MW微波免疫 |
l 工業現場過程監控 |
|
l 不受雷電干擾 |
l 惡劣和危險的環境 |
|
l 低溫至120°C |
l 高溫環境 |
|
l 0至20 mm線性行程 l （可根據要求提供40mm行程） |
l 研究與發展 |
|
l 高分辨率，高達0.002mm |
l 儲罐、筒倉、液化天然氣儲罐的監控 |
|
l 使用簡單 |
l 土木結構監測 |
|
l 鋁，不銹鋼或復合材料外殼 |
|
|
l 遠距離（長達5公里） |
|
技術規格
|
性能 |
CLASSIC解調儀（FTI-10，UMI） EVOLUTION解調儀（FPI-HR-2X） |
| 線性行程1 |
20mm（彈簧式） （可根據要求提供40 mm行程） |
| 分辨率 |
0.002 mm |
| 精確度1 |
± 0.02 mm |
| 工作溫度 |
-20°C至 85°C2 |
| 貯存溫度 |
-30°C至 80°C |
| 光纜最小彎曲半徑 |
2.5 cm (1”) |
|
1.取決于信號解調儀 2.可根據要求提供更低或更高的溫度 |
|

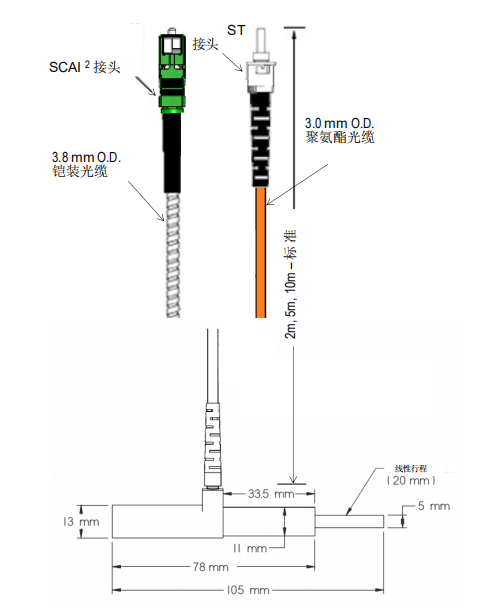

尺寸圖
FOD-R1型

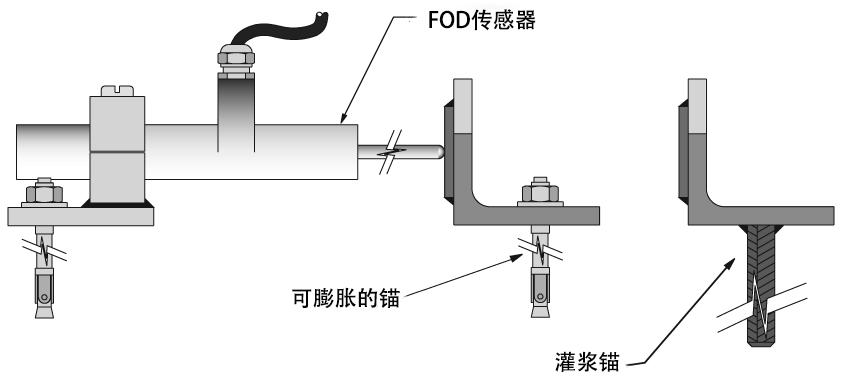

可能的錨點
FOD-F型

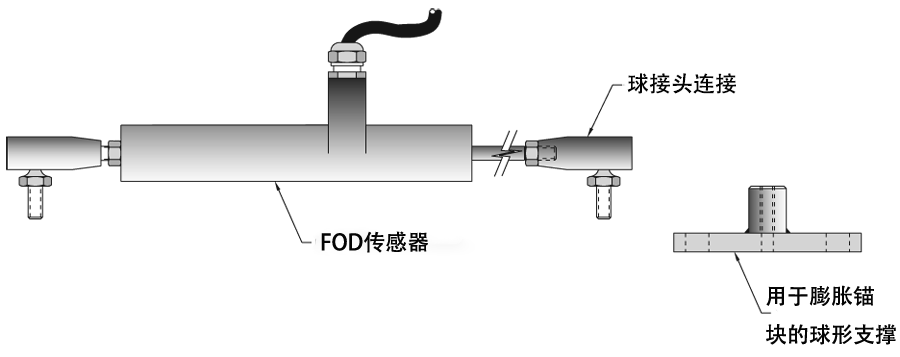

FOD-J型

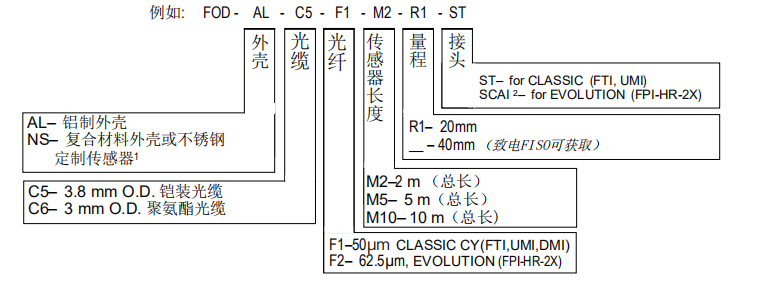

訂購信息
注1. 其他配置也可能有，致電FISO以獲取。
注2. SCAI是具有智能芯片的SCA連接器，可通過信號調節器模塊傳達校準數據
FOD-NS(不銹鋼)
