測斜儀系統
型 號：MEMS
原產地：意大利SISGEO
用 途：應用于滑坡和不穩定的斜坡、水壩和堤防、擋土墻、隧道、深基坑以及液化天然氣罐
B.R.A.IN
測斜儀系統
B.R.A.IN（測斜儀的鉆孔讀數儀陣列）系統主要由MEMS測斜儀探頭，
帶測試電纜的藍牙線軸和與Android和iOS移動操作系統兼容的B.R.A.IN
APP組成。
電子讀取器集成在卷盤中，而BLE（低功耗藍牙）無線協議允許與管理

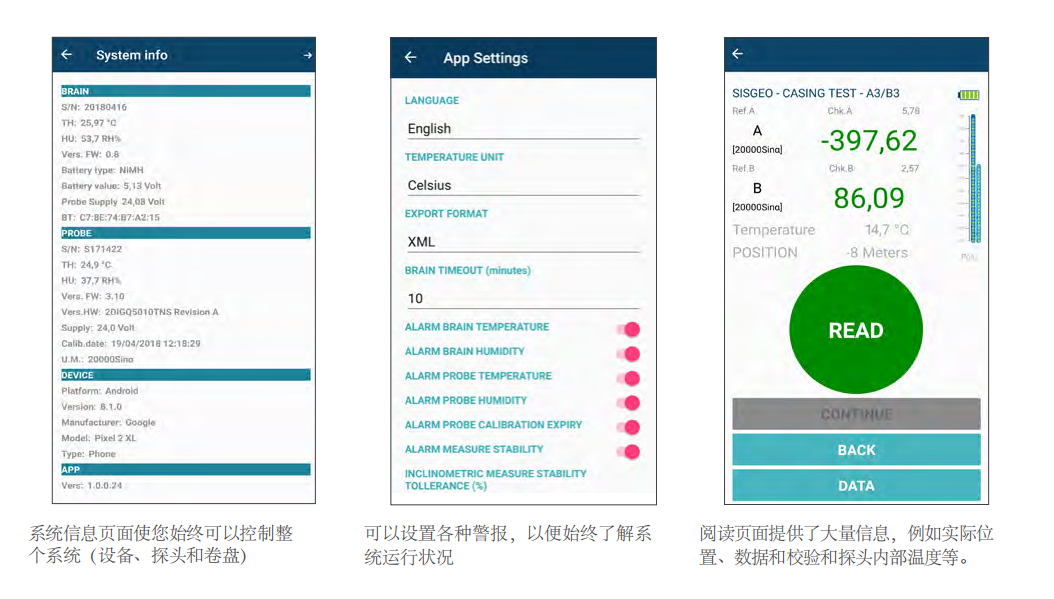

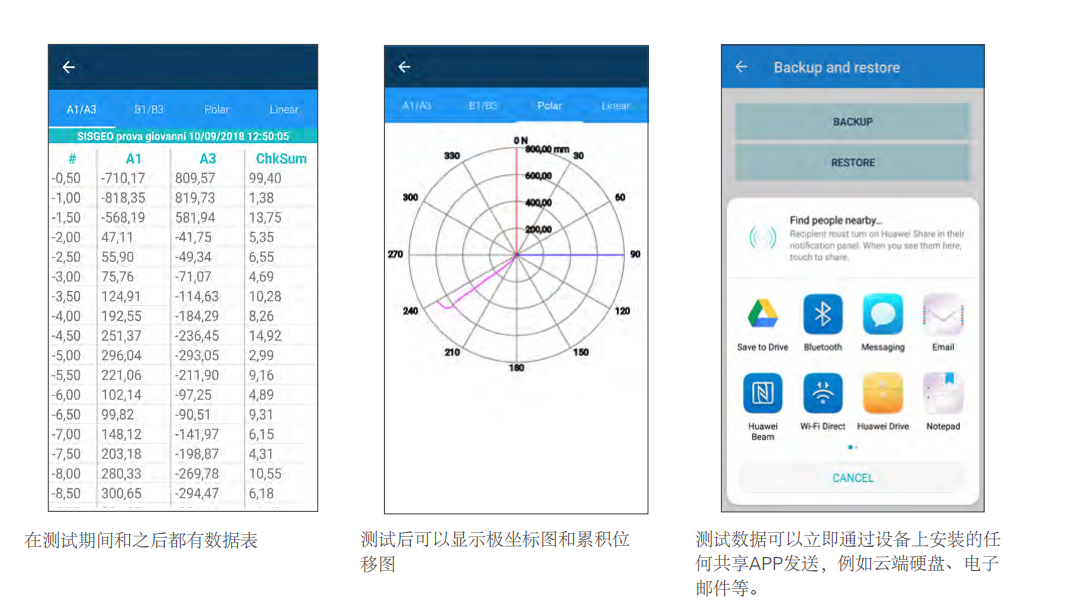

設備進行快速安全的通信，而電池消耗卻非常低。 直觀的B.R.A.IN
APP允許用戶管理測斜儀和測扭儀的測量數據，并與設備上安裝的最受
歡迎的APP（即電子郵件，Dropbox，Whatsapp，Google
DRIVE，OneDrive，iCloud Drive等）立即共享讀數。
然后可以將測量數據導入KLION軟件中進行數據分析，并導出專業和可
定制的報告。
應用 ? 滑坡和不穩定的斜坡 ? 水壩和堤防 ? 擋土墻 ? 隧道 ? 深基坑 ? 液化天然氣罐 |
特點 ? 您的手機就是讀數儀 ? Android和iOS均可使用的用戶友 好的移動應用程序 ? 內置電子 ? 低功耗藍牙接口 ? 可提供500和1000mm的探頭測 |

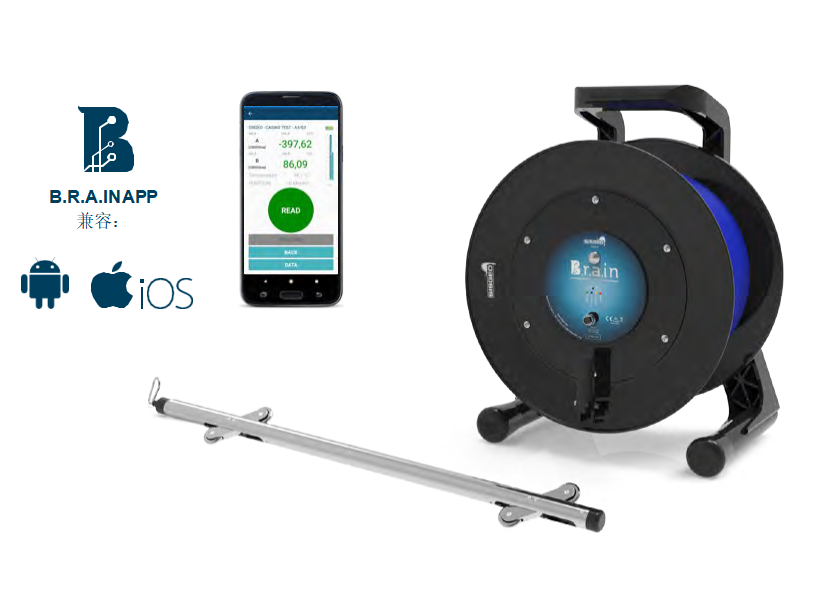

B.R.A.IN 測斜儀系統主要由以下部件組成：

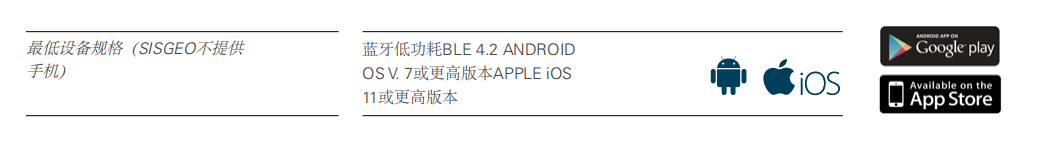

B.R.A.IN APP（手機不提供） 藍牙線軸 （帶輕型測試電纜） 測斜儀探頭
產品代碼 |
描述 |
0BRAIN03000 |
垂直測斜儀系統由雙軸MEMS探頭、30m輕型測試電纜組成纏繞在帶B.R.A.IN藍牙的電 纜卷上，配B.R.A.IN APP。 |
0BRAIN06000 |
垂直測斜儀系統由雙軸MEMS探頭、60m輕型測試電纜組成纏繞在帶B.R.A.IN藍牙的電 纜卷上，配B.R.A.IN APP。 |
0BRAIN10000 |
垂直測斜儀系統由雙軸MEMS探頭、100m輕型測試電纜組成纏繞在帶B.R.A.IN藍牙 的電纜卷上，配B.R.A.IN APP。 |
垂直傾斜儀系統性能
使用0S242DV3000探頭 （標距500 mm） |
使用0S242DV3010探頭 （標距1000 mm） |
|
讀出值 |
20000 sin alpha （根據要求，(K*sin alpha, 度，mm/m 和英寸/英尺） |
20000 sin alpha （根據要求，(K*sin alpha, 度，mm/m 和英寸/英尺） |
分辨率 |
0.011 mm / 500 mm |
0.023 mm / 1000 mm |
完整測量沿著測量線的重復性（精 度） （1） |
± 1.5 mm / 30 m （每500mm讀一個數） |
± 2 mm / 30 m （每1000mm讀一個數） |
水平傾斜儀系統性能
|
使用0S241DH3000探頭 （標距500 mm） |
使用0S242DV3010探頭 （標距1000 mm） |
讀出值 |
20000 sin alpha （根據要求，(K*sin alpha, 度，mm/m 和英寸/英尺） |
20000 sin alpha （根據要求，(K*sin alpha, 度，mm/m 和英寸/英尺） |
分辨率 |
0.011 mm / 500 mm |
0.023 mm / 1000 mm |
完整測量沿著測量線的重復性（精度） （1） |
± 7 mm / 30 m |
± 10 mm / 30 |
(1) 根據ISO 18674-3，這是“在可重復性條件下重復進行測量時，測量點相對于相隔30 m的參考點的累積位移之間的差異。（...）這些值是為在A軸上的測量指定的。B軸測量通常不太準確。”

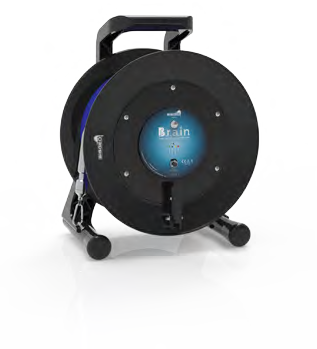

藍牙線軸技術參數
藍牙模塊 |
頻段：2.4 GHz ISM頻段(2402-2480 MHz) -功率：最大4dBm |
|
||
與手機通訊 |
BLE（藍牙低能耗）4.2 |
|||
車載傳感器 (1) - 溫度 -濕度 -電池電壓 |
分辨率 0.01°C 0.025%RH 0.01 V |
精度 ±1°C (-10°C至+85°C) ±5% (0至95%RH) ±5% FS |
量程 -40°C至+125°C 0至100%RH 0至36 V |
|
工作溫度 |
-40至80°C (電池-20至65°C) |
|||
與探頭通訊 |
RS485 Modbus RTU 協議 （3） |
|||
IP等級和材料 |
IP65, 牢不可破的合成橡膠 |
|||
環境條件認證 |
得擴展環境條件的認證：海拔2000m以上 |
|||
電源 |
獲4 x 1.2 V - 5 Ah-鎳氫充電電池 |
|||
鎳氫電池的工作時間（4） |
≈ 96小時，帶測斜儀和測扭探頭 |
|||
鎳氫電池充電器 - 輸入電壓 - IP速率 - 最大輸出功率 - 溫度范圍 |
90-264 Vac 50-60 Hz IP41 10 W -20 至+40 °C |
|||
LED燈 |
不同顏色，取決于當?shù)赝ㄖ? |
|||
符合標準 |
2014/53/EU (RED) |
|||
(1) 內置傳感器安裝在內部電子板上，以在BRAIN撥盤故障時提供信息。
(2) 在60°C以上時降額使用
(3)用RTU協議的RS485非光電隔離Modbus通信 (4) 典型值
測試電纜 |
測試電纜用于逐點移動探頭并將讀數從探頭傳輸?shù)?/span>B.R.A.IN藍牙線軸，然后再傳輸B.R.A.INAPP。 隨附的Light（輕型）和HD（重型）電纜在B.R.A.IN電纜盤上進行了纏繞，并包括一個工廠隨附的探頭接頭。探頭端接頭防水至20 bar。 |
|
|
B.R.A.IN 電纜（標準） 電纜具有鋼制應力構件。藍色電纜護套具有鋁制深度標記。 |
B.R.A.IN重型電纜（可選） HD（重型）電纜具有用于控制拉伸的不銹鋼芯線和用 于防止扭曲的不銹鋼扭力編織層。 黃色電纜護套具有銅 制深度標記。 |
型號 |
0S2RD6000B0 |
0S2RC6000B0 |
|
電纜長度 |
30, 60, 100, 150, 200 m |
30,60,100,150 m |
|
導體 |
2x0.50mm2 (AWG 21)+ 2x0.24mm2 (AWG 24) |
6x0.50 mm2 (AWG 21) |
|
深度標記 |
鋁制，每500mm |
銅制，每500 mm |
|
最大強度 |
150 kg |
370 kg |
|
外殼 |
藍色，聚氨酯 |
黃色，聚氨酯 |
|
電纜直徑 |
6.5 mm |
10.4 mm |
|
重量（電纜+標記） |
0,054 kg/m |
0,150 kg/m |
|
工作溫度量程 |
-30至80 °C |
-30 至80 °C |
|
60 m電纜總重量 |
6 kg帶B.R.A.IN卷軸 |
14 kg帶B.R.A.IN卷軸 |
問題技術規格
|
|
|

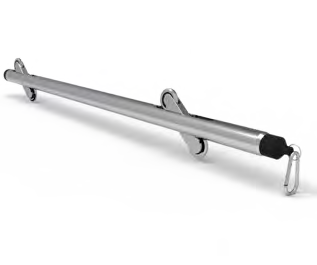

型號 |
0S242DV3000 (標距500mm) 0S242DV3010 (標距1000mm) |

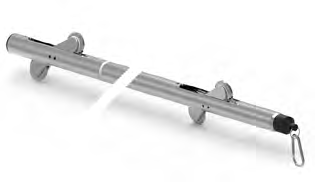

0S241DH3000 (標距500mm)
|
應用領域 |
垂直測斜管 |
水平測斜管 |
測量原理 |
雙軸MEMS測斜儀 |
單軸MEMS測斜儀 |
測量量程 |
±30° |
±30° |
信號輸出和協議 |
RS485 Modbus RTU（1） |
RS485 Modbus RTU（1） |
A/D轉換器 |
sigma-delta 32位，38-KSPS |
sigma-delta 32位，38-KSPS |
傳感器分辨率（讀取頻率2 Hz） |
0.00056° |
0.00056° |
精度： Lin. MPE(2) Pol. MPE (2) |
±0.07% FS ±0.01% FS |
±0.07% FS ±0.01% FS |
重復性 |
±0.0015% FS (±0.015 mm/m) |
±0.0015% FS (±0.015 mm/m) |
24小時后的穩定性 (3) |
±0.055 mm/m |
±0.055 mm/m |
溫度工作量程 |
–30°C至+70°C |
–30°C至+70°C |
MEMS耐沖擊 |
20000 g |
20000 g |
電源 |
從8到28 Vdc |
從8到28 Vdc |
最大消耗 |
4 mA@24Vdc 8 mA@12Vdc |
4 mA@24Vdc 8 mA@12Vdc |
車在溫度傳感器（4） l 測量范圍 l 精度 l 分辨率 |
- 40°C到+125°C ±1°C (-10°C到+85°C) 0.01 °C |
- 40°C到+125°C ±1°C (-10°C到+85°C) 0.01 °C |
車在溫度傳感器（4） l 測量范圍 l 精度 l 分辨率 |
0到100% RH ±5% RH (0到95% RH) 0.025% RH |
0到100% RH ±5% RH (0到95% RH) 0.025% RH |
車在溫度傳感器（4） l 測量范圍 l 精度 l 分辨率 |
0至36 V ±5% FS 0.01 V |
0至36 V ±5% FS 0.01 V |
材料 |
不銹鋼 |
不銹鋼 |
主體直徑 |
28 mm |
28 mm |
總長（不帶接頭） |
750 mm (標距500 mm) 1250 mm (標距1000 mm) |
810 mm (標距500 mm) 1310 mm (標距1000 mm) |
輪架 |
安裝在長壽命密封球軸承上的一對輪子 (? 32 mm) |
2個固定輪和2個彈簧輪安裝在長壽命密封球軸承上 |
輪徑 |
32 mm |
32 mm |
IP等級 |
IP68高達2.0 MPa |
IP68高達2.0 MPa |
重量 |
2.0 kg (標距500mm) 4.0 kg (標距1000mm) |
2.0 kg (標距500mm) 4.0 kg (標距1000mm) |
符合標準 |
2014/30/EU (EMC) |
2014/30/EU (EMC) |
(1)使用RTU協議的RS485非光隔離Modbus通信
(2) MPE是測量范圍（FSR）上的最大允許誤差。在校準報告中，使用線性回歸（≤Lin. MPE）和多項式校正（≤Pol。MPE）來計算量規的精度。
(3)在可重復性條件下，恒溫下，連續供電的情況下，經過24小時后的差值。
(4)內置傳感器安裝在內部電子板上，以在探頭發生故障時提供信息。有關未在此數據表中插入的任何更多信息，請參考ISO 18674-3國際標準。
配件和備件
0KLIONSW000 |
假探頭0S21ST00000 |
滑輪裝配 0S1CSU10000 |
|
|
Klion軟件設計用于測斜儀和T-REX系統的數據處理。 |
測量前用于檢查測斜儀測管的完整性。隨附帶刻度的卷盤鋼絲。
|
協助深度控制和消除電纜的 磨損。包括電纜停止、滑輪 引導電纜和適配器，以適應 不同大小的套管。 |
||
校準框架 0S0WCAL1000 校準框架由一個陽極氧化鋁框架和一個由一定長度的環氧漆測斜儀外殼制成的樞轉臂組成。旋轉臂允許在 –11°, -6°, 0°, +6° 和+11°處進行探頭檢查。框架已準備好在墻上安裝。 外形尺寸：350x800x127毫米（僅與500毫米探頭兼容） 材料：環氧涂漆的鋁。 |
測斜儀探頭輪（備用） 0S2SET04WHE 備用的四個帶螺絲的不銹鋼輪，用于垂直/水平測 斜儀探頭。 |
|||
測斜儀探頭袋（備用） 0S2RD0BAG00 測斜儀探頭的備用肩包。它也允許裝假探頭。 |
||||
數字式測扭儀 |
測扭儀用于測量已安裝的測斜管中的扭曲度。這些測量值可用于補償從扭曲的測斜管中獲取的讀數。 SISGEO建議在初始測斜儀讀數同時進行測扭測量。 數字式測扭探頭與B.R.A.IN卷軸兼容。 需要使用KLION軟件來處理測扭數據并將補償應用于測斜儀讀數。 |
|
測扭探頭：在探頭軸線上測量測斜管的扭轉
|
|
|
傳感器類型 |
0S30PR12D00 |
|
旋轉式非接觸式電位器（磁阻） |
||
量范圍 (FS) |
軸距±5°（1米） |
|
測分辨率 |
± 0.001% FS |
|
重復性 |
± 0.01% FS |
|
穩定性 |
± 0.025% FS |
|
準確性 |
< 0.5% FS |
|
接頭 |
水密，6針 與重型電纜兼容 |
|
主體直徑 |
28 mm |
|
長度 |
1250 mm (不帶連接器） |
|
傳感器長度（滑輪之間的距離） |
1000 mm |
|

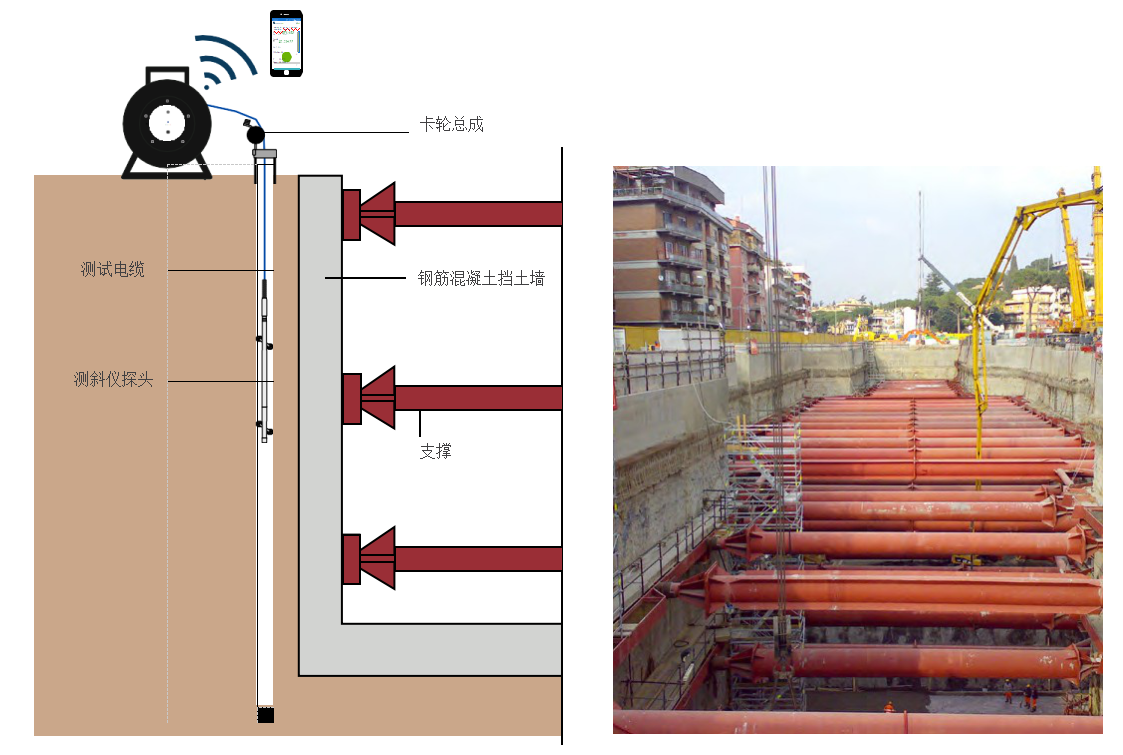

在深基坑中的應用實例

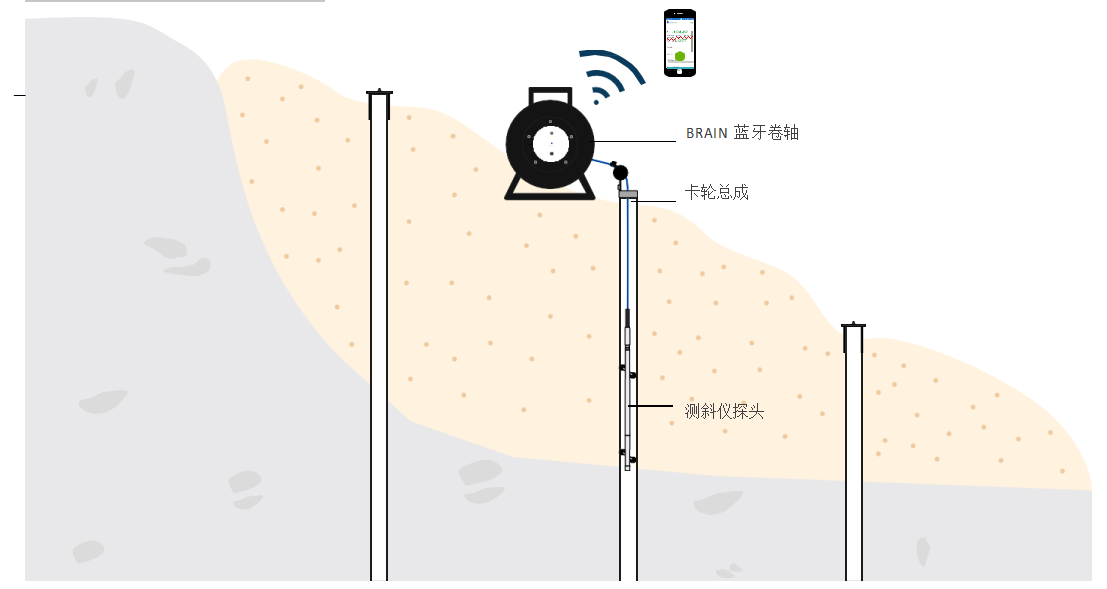

在滑坡中的應用實例
水平測斜儀配件
桿連接工具 0S20H0ROD00 該設備允許將定位桿連接到測斜儀 電纜接頭。 |
定位桿組 0REXROD10BX 套件包括10個定位桿，每個定位桿長 2m。用于將測斜儀探頭推入到測試的 起始位置。隨附手提箱。 |
拉線 0WRACPVC000 帶PVC護套的不銹鋼電纜。用于將水平 測斜儀探頭拉到測試的起始位置。如果 使用端部卡輪，請訂購兩倍長度的定位 電纜。 |
端部卡輪 0S1RINV7000 當測斜管的兩端都無法觸及時使用。需 要用于拉電纜的回管。適用于70mm測 斜管和3”測斜管。 （代碼0S1RINV7500）。 |

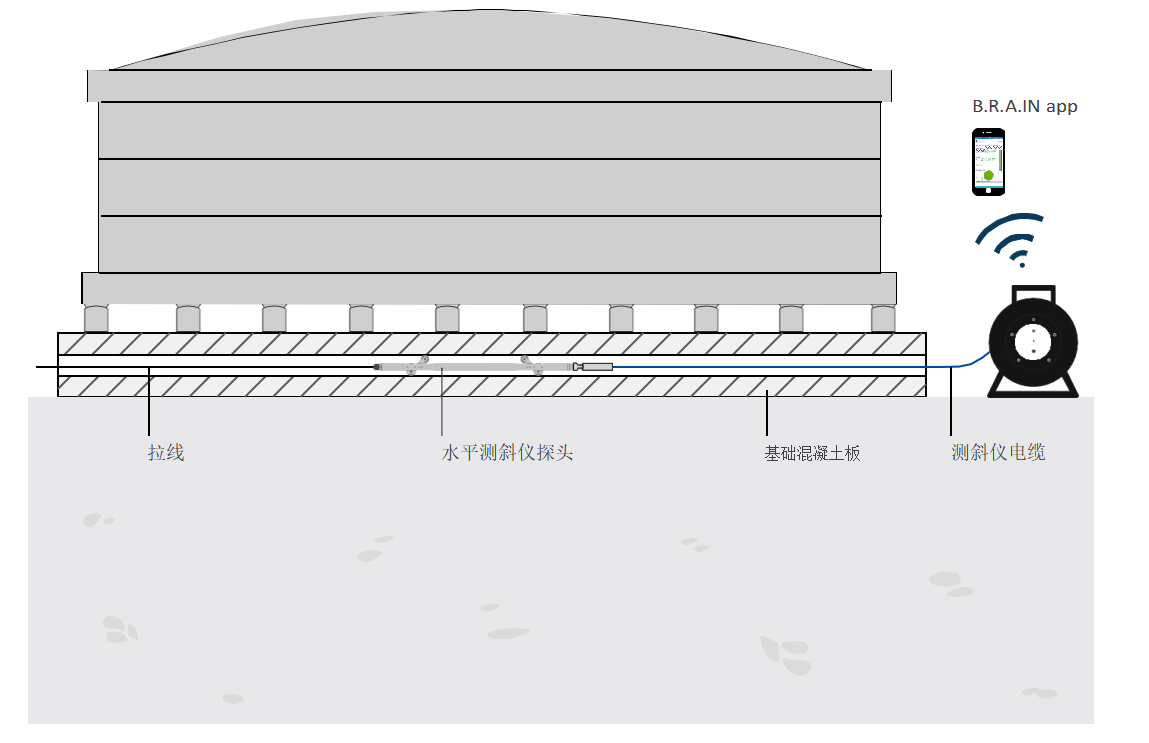

液化天然氣罐應用示例
