混凝土結構綜合檢測儀
型 號：LT-CQST
原產地：國產
用 途：適用于樓板、隧道襯砌、橋梁（頂板、底板、腹板）、擋墻、壩體等一些列混凝土結構的內部缺陷及尺寸檢測
混凝土結構綜合檢測儀
LT-CQST
一、 產品概述
該產品主要針對板狀混凝土內部缺陷和結構尺寸進行檢測，可描繪出缺陷的大致形態及空間分布。
二、 適用范圍
可適用于樓板、隧道襯砌、橋梁（頂板、底板、腹板）、擋墻、壩體等一些列混凝土結構的內部缺陷及尺寸檢測。
三、 產品優勢
u操作便捷，測試精度高；
u受鋼筋影響??；
u不受混凝土結構形式影響；
u智能化人機交互功能，使檢測工作更具科技感；
u可平面成像；
u可支持設備狀態管理功能，設備工作地理信息及狀態信息動態展示；
u可支持云平臺。
四、 儀器參數
u平臺：集成式平臺；
u操作系統：Windows；
u信號傳輸方式：無線/有線傳輸；
u分析方法：EFS（FFT）、MEM；
u頻帶寬度（采集系統）：0-70KHz
u工作溫度：-30～50℃；
u信號輸入模式：同時支持ICP和直流
u采樣頻率：1MHz可調，
u采樣精度：物理24位；
u動態范圍：不小于120dB；
u測試范圍： 0.05-2m；
u信號放大/縮?。簻y(cè)試波形支持鼠標縮放
五、 測試原理

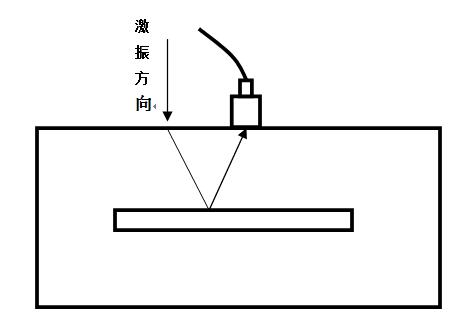

當被測對象存在缺陷時，沖擊彈性波信號會產生反射通過對信號的提取的分析，結合平面成像技術可描繪缺陷的形態的空間位置。
一、 檢測對應標準
（1）《超聲法檢測混凝土缺陷技術規程（CECS21-2000）.
（2）《水工混凝土結構缺陷檢測技術規程》（SL713-2015）；
（3）《公路橋梁技術狀況評定標準》（JTGT H21-2011）；
（4）《公路鋼筋混凝土及預應力混凝土橋涵設計規范》（JTG D62-2004）
二、 產品配置表
產品配置表 |
||||
混凝土結構綜合檢測儀:LT-CQST |
||||
序號 |
部件名稱 |
規格型號 |
數量 |
備注 |
一、硬 件 部 分 |
||||
1.1 |
儀器主機 |
LT-ITP-Q |
1臺 |
|
1.2 |
儀器專用充電器 |
LT-QPWR |
1個 |
|
1.3 |
加速度傳感器 |
/ |
1個 |
|
1.4 |
激振錘 |
LT-10 |
1個 |
|
1.5 |
激振錘 |
LT-17 |
1個 |
|
1.6 |
激振錘 |
LT-28 |
1個 |
|
1.9 |
信號線纜 |
LT-L-5 |
2根 |
|
1.10 |
鋼卷尺 |
|
1把 |
|
二、軟 件 部 分 |
||||
2.1 |
混凝土結構綜合測試系統 |
V1.0 |
1套 |
|
三、附 件 部 分 |
||||
3.1 |
使用說明書 |
|
1本 |
|
3.2 |
保修卡 |
|
1份 |
|
3.3 |
合格證 |
/ |
1份 |
|
一、 部分檢測案例
成都某預應力橋梁混凝土測缺陷案例
委托單位 |
成都某單位 |
檢測儀器 |
混凝土結構綜合檢測儀 |
檢測地點 |
四川 成都 |
||
檢測項目及 方法 |
沖擊回波法測混凝土缺陷 |
||
現場情況 基本描述 |

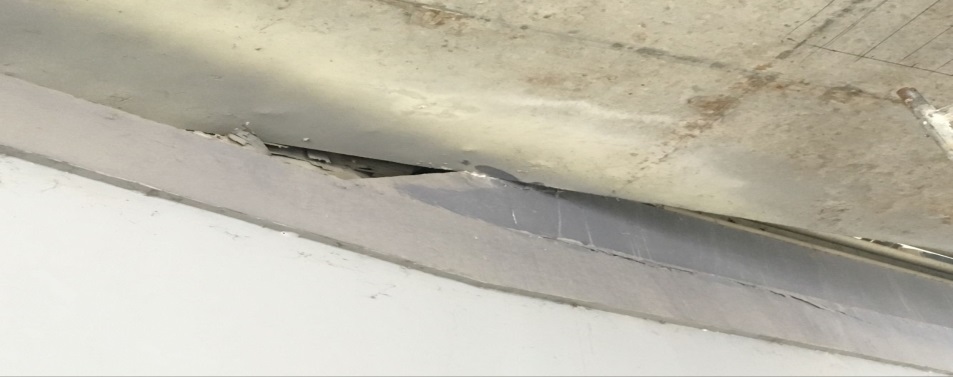

由于某準備通車鐵路某預應力橋梁梁板發生傾斜，預應力梁的底部與旁邊支座發生碰撞，委托單位懷疑該片梁底部部分位置混凝土存在缺陷。特邀我公司技術人員對該橋梁多處位置進行無損檢測，測試結果表明，部分位置確實存在嚴重缺陷，通過委托方技術人員的現場驗證，確認部分位置混凝土內部存在局部空洞型缺陷。 |
||
驗證方式 |
現場鉆孔與大力錘擊 |
||
結果及結論 |
測試結果與驗證結果基本吻合 |
||
客戶結論 |
認可 |
||

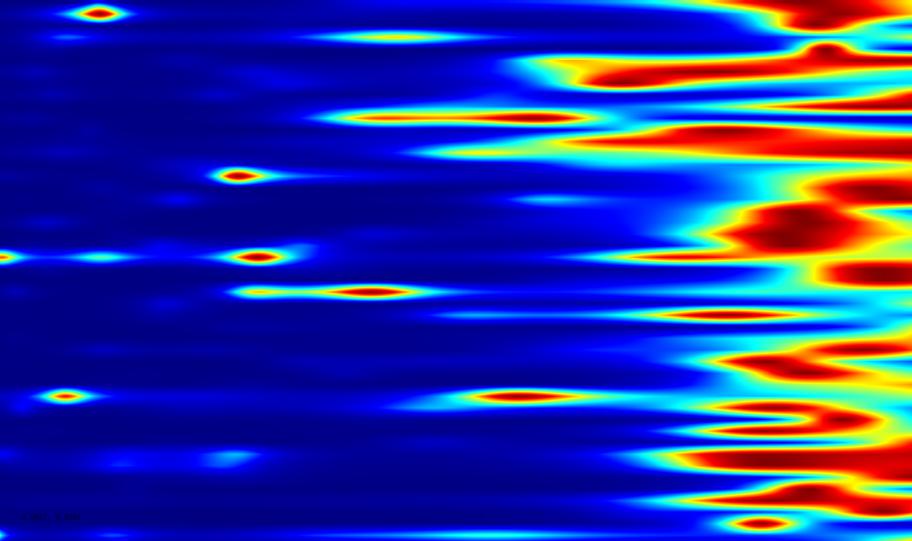

測試云圖及 驗證照片 |
|
||
寧夏中衛某鐵路橋梁混凝土測缺陷案例
委托單位 |
中鐵某單位 |
檢測儀器 |
混凝土結構綜合檢測儀 |
檢測地點 |
寧夏 中衛 |
||
檢測項目及 方法 |
沖擊回波法測混凝土缺陷 |
||
現場情況 基本描述 |

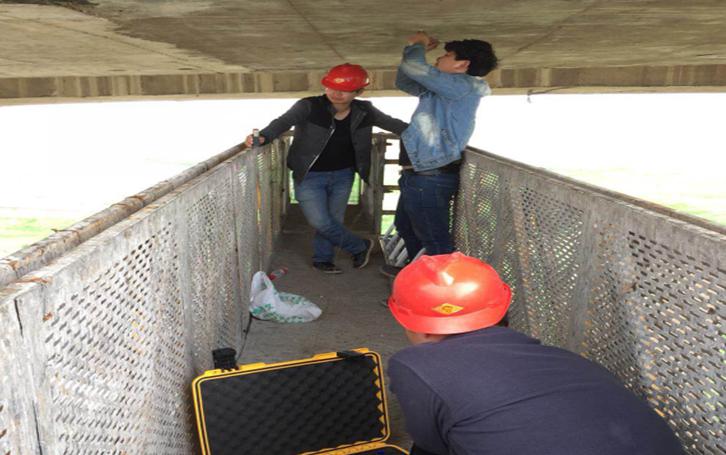

由于寧夏中衛某在建鐵路橋梁腹板出現表面滲水現象，委托單位懷疑該片梁腹板部分位置混凝土存在缺陷。特邀我公司技術人員對該橋梁腹板進行無損檢測，通過對多處位置采用沖擊回波法進行無損檢測，測試結果表明，部分位置確實存在嚴重缺陷，通過委托方技術人員的現場驗證，確認部分位置混凝土內部存在局部空洞型缺陷和澆筑不密實。測試結果得到委托單位及現場人員的一致認可。 |
||
驗證方式 |
現場鑿開 |
||
結果及結論 |
測試結果與驗證結果基本吻合 |
||
客戶結論 |
認可 |
||

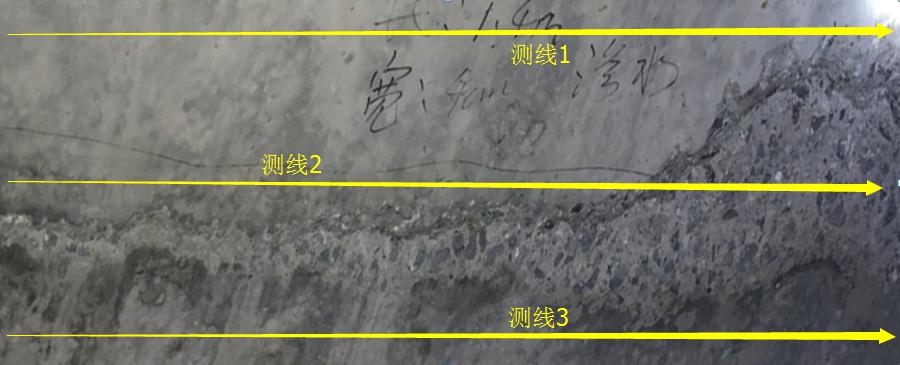

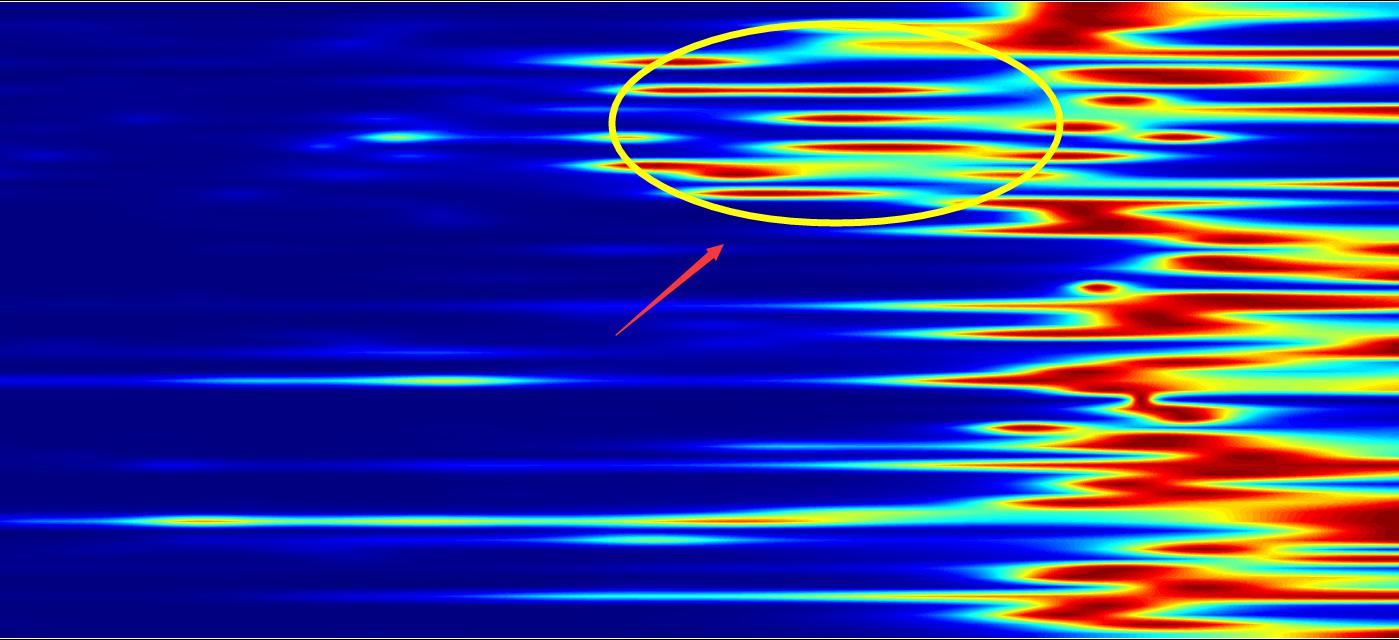

測試云圖及 驗證照片 |
|
||
湖北某橋梁混凝土內部缺陷案例
委托單位 |
武漢某單位 |
檢測儀器 |
混凝土結構綜合檢測儀 |
檢測地點 |
湖北 武漢 |
||
檢測項目及 方法 |
沖擊回波法測混凝土缺陷 |
||
現場情況 基本描述 |
由于湖北某在役橋服役時間太久，委托單位懷疑該片梁底板位置存在混凝土缺陷。特邀我公司技術人員該橋梁底板混凝土內部缺陷進行無損檢測，通過對多處位置采用沖擊回波法進行無損檢測，測試結果表明，部分位置確實存在嚴重缺陷，通過委托方技術人員的現場驗證。測試結果得到委托單位及現場人員的一致認可。 |
||
驗證方式 |
現場鉆孔 |
||
結果及結論 |
測試結果與驗證結果基本吻合 |
||
客戶結論 |
認可 |
||
測試云圖及 驗證照片 |
|
||
- 2020-03-16混凝土結構綜合檢測儀
