預應力孔道壓漿密實度質量檢測儀
型 號：LT-PCGT
原產地：國產
用 途：應用于預應力孔道的壓漿密實度檢測?？蓪?duì)孔道密實度快速定性檢測；也可對壓漿缺陷進行定位檢測和判別類型，不受波紋管材質影響
預應力孔道壓漿密實度質量檢測儀
LT-PCGT
一．產品功能概述
主要應用于預應力孔道的壓漿密實度檢測?？蓪?duì)孔道密實度快速定性檢測；也可對壓漿缺陷進行定位檢測和判別類型，不受波紋管材質影響。
1.測試項目
測試對象：預應力孔道；
測試內容：孔道壓漿密實度。
2.產品功能
該產品具有測試預應力混凝土梁孔道的壓漿密實度功能。具有快速定性檢測以及對壓漿缺陷進行定位的功能，還可以對蜂窩群等其它內部缺陷進行檢測。
3.測試范圍
壓漿密實度測試范圍：定性測試最大160M，定位測試不受孔道長度限制，任意孔道長度均適用；
二．儀器參數
1. 平臺：一體嵌入式平臺
2. 操作系統：windows
3. 信號傳輸方式：無線/有線傳輸
4. 噪聲處理：平滑、濾波等機能
5. 頻譜分析：FFT（EFS）/MEM
6. 管道壓漿密實度測試內容：儀器滿足后張法預應力管道壓漿質量快速定性測試、準確定位測試、壓漿缺陷類型判別
7. 灌漿密實度測試方法：快速定性，全長法（FLM）、頻率特征法（FCM）；準確定位：沖擊回波法（IE）；橫（豎）向預應力孔道，信號特征法（SCM），通長反射法（LIEM）
8. *可接收信號通道數：2通道，兩個通道功能可互換，即可作為觸發通道也可作為接收通道。
9. 工作溫度：-30～50℃
10. *采樣精度：物理24位
11. *最大采集頻率：每獨立通道4MHz,且可調
12. *最小采樣間隔：0.25us，可調
13. 測試信號：振動信號
14. 統計處理：平均、偏差處理
15. 信號處理：積分處理、頻譜分析、相關分析
16. 管道壓漿密實度測試范圍：定性測試最大160米，定位測試不受孔道長度限制，任意孔道長度均適用
17. 信號輸入模式：雙通道同時支持ICP和直流，且能雙通道能同時使用
18. 信號放大/縮?。簻y(cè)試波形支持鼠標縮放
三． 儀器特點
ü 重復性好，受人為影響因素小；
ü 操作簡便：智能化程度高、操作簡單，效率高；
ü 可快速定性測試和準確定位以及判斷壓漿缺陷類型；
ü 主要元器件均由歐美等國家進口，可靠性高、精度高、耐久性強。
四. 測試原理
為了準確測試縱向預應力梁管道（雙端錨頭露出）的壓漿缺陷，同時兼顧測試效率，因此我們采用了基于沖擊彈性波的多種方法進行測試。具體請參考下表。
壓漿密實度測試項目一覽表
方法 |
測試方案 |
備注 |
|
定性 檢測 |
波速法 |
定性檢測孔道缺陷（百分比） |
確定錨頭附近（約0～1m）范圍內有無缺陷 |
能量散射法 |
|||
特征分析法 |
|||
定位 檢測 |
回波法 |
在每個管道上沿間距為0.2m進行測試，孔道正上方激振。 |
定位測試，確定缺陷的具體位置 |
1、定性測試
利用錨索兩端露出的鋼絞線進行測試，測試效率高。由于空洞等缺陷通常發生在孔道的上方，因此通常只需測試最上方的鋼絞線即可。在一次測試過程中，可同時完成上述幾種方法的測試，完成一個孔道的測試時間約在1分鐘內。

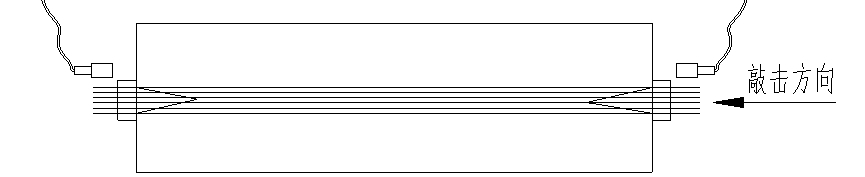

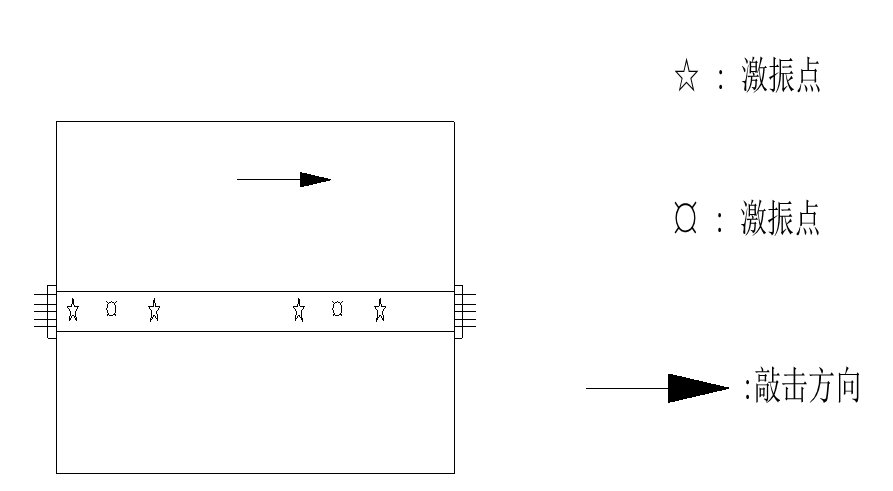

圖4-1 定性測試示意圖
2、定位測試
沿著管道位置，以掃描的形式連續測試（激振和受信），通過反射信號的特性測試管道內壓漿的狀況。
3、定性測試原理和方法
1) 全體壓漿性能
采用頻率法和波速法進行測試。
（1） 頻率法
在預應力孔道的錨固端激振，如果端頭存在不密實情況，會產生高頻振蕩。因此，通過通過信號頻率變化可以判斷端頭部位注漿情況。
（2）波速法
通過測試彈性波經過錨索的傳播時間，并結合錨索的長度計算出彈性波經過錨索的波速。通過波速的變化來判斷預應力管道壓漿密實度情況。一般情況下波速與壓漿密實度有相關性，隨著壓漿密實度的增加波速是逐漸減小，當壓漿密實度達到100%時，測試的錨索的P波波速接近混凝土中的P波波速。
4、定位測試原理和方法
1) 定位測試的基本原理
根據振動信號在傳播過程中的特性變化判定壓漿缺陷的有無和類型。

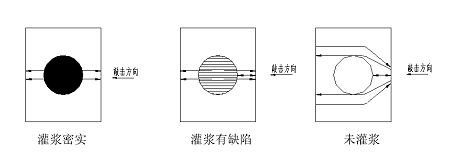

圖4-3沖擊回波測試原理

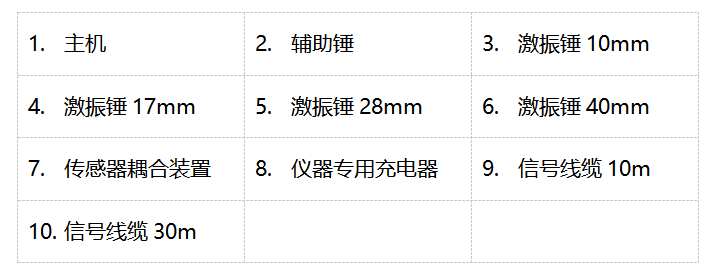

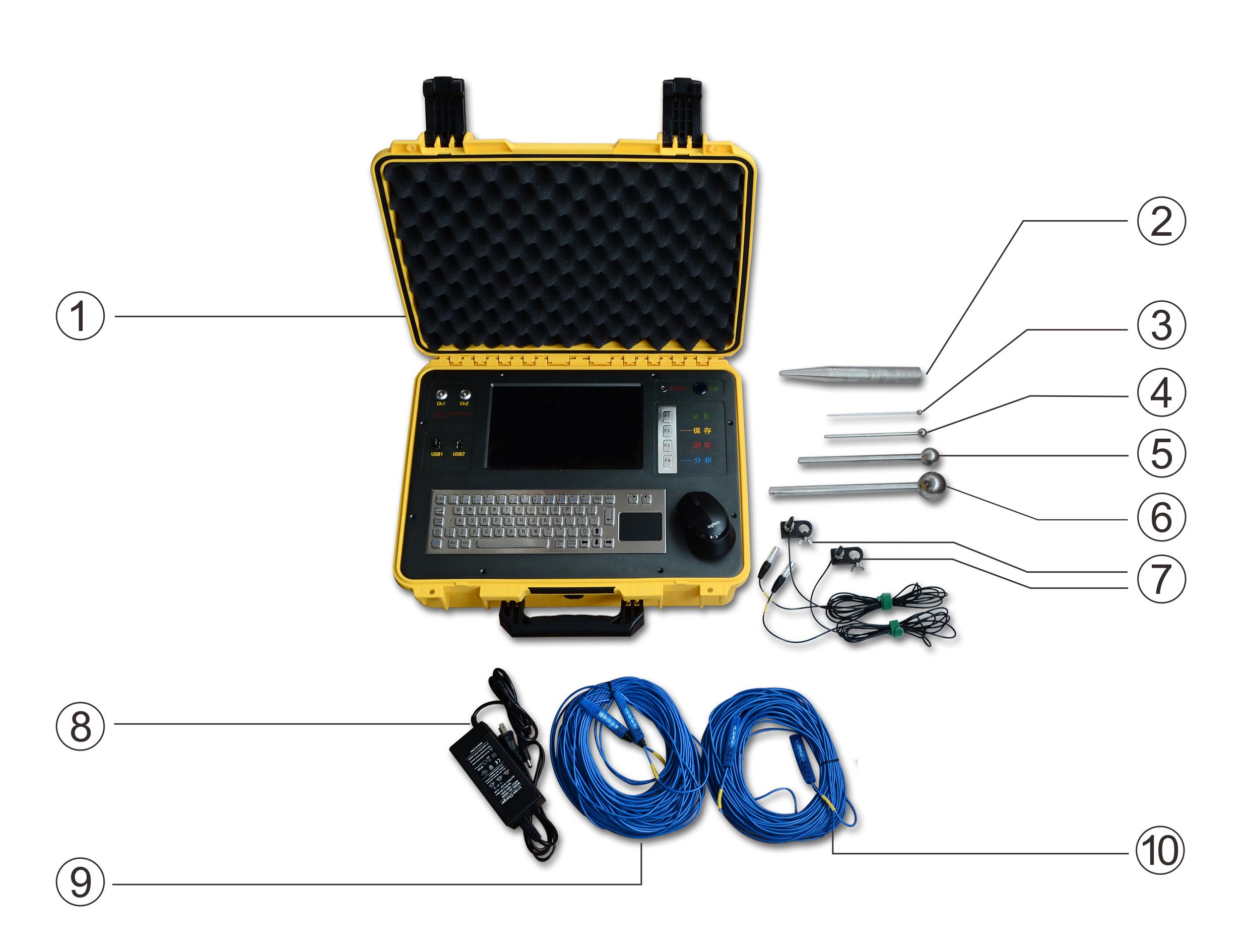

五．產品配置
預應力孔道壓漿密實度質量檢測儀LT-PCGT |
||||
序號 |
部件名稱 |
規格型號 |
數量 |
備注 |
一、硬 件 部 分 |
||||
1.1 |
儀器主機 |
LT-IIP-G |
1臺 |
|
1.2 |
儀器專用充電器 |
LT-PWR |
1個 |
|
1.3 |
加速度傳感器 |
RC-50\RC-100 |
2個 |
|
1.4 |
激振錘 |
LT-10 |
1個 |
|
1.5 |
激振錘 |
LT-17 |
1個 |
|
1.6 |
激振錘 |
LT-28 |
1個 |
|
1.7 |
激振錘 |
LT-40 |
1個 |
|
1.8 |
輔助錘 |
LT-Z280 |
1個 |
|
1.9 |
信號線纜 |
LT-L-10 |
1根 |
BNC轉接 |
1.10 |
信號線纜 |
LT-L-30 |
1根 |
BNC轉接 |
1.11 |
傳感器耦合裝置 |
LT-C160 |
2套 |
附蝴蝶螺絲 |
1.12 |
鋼卷尺 |
5m |
1把 |
|
1.13 |
無線鼠標 |
/ |
1個 |
|
二、軟 件 部 分 |
||||
2.1 |
預應力孔道壓漿密實度質量分析系統 |
1.0 |
1套 |
|
三、附 件 部 分 |
||||
3.1 |
使用說明書 |
|
1本 |
|
3.2 |
保修卡 |
|
1份 |
|
3.3 |
合格證 |
|
1份 |
|
六．工程案例
部分案例一覽表
陜西某高速壓漿密實度驗證案例
委托單位 |
陜西某單位 |
檢測儀器 |
孔道壓漿密實度檢測系統 |
檢測地點 |
陜西 |
||
檢測項目及 方法 |
預應力混凝土梁孔道壓漿密實度定位測試 |
||
現場情況 基本描述 |
我公司技術人員對陜西省內某在建高速預制梁場25m箱梁進行壓漿密實度定位檢測。測試孔道波紋管材質為鐵皮，壁厚為由25cm漸變至18cm，測試長度為端頭3m；公司技術人員現場測試并分析數據發現測試梁中有束預應力孔道存在嚴重壓漿缺陷，孔道缺陷長度約為0.5米； |
||
驗證方式 |
在距端頭0.5m位置處進行鉆孔及將注漿口打開進行灌水驗證 |
||
結果及結論 |
通過從注漿口壓漿發現0.5m位置開孔處有水流出 |
||
客戶結論 |
認可 |
||

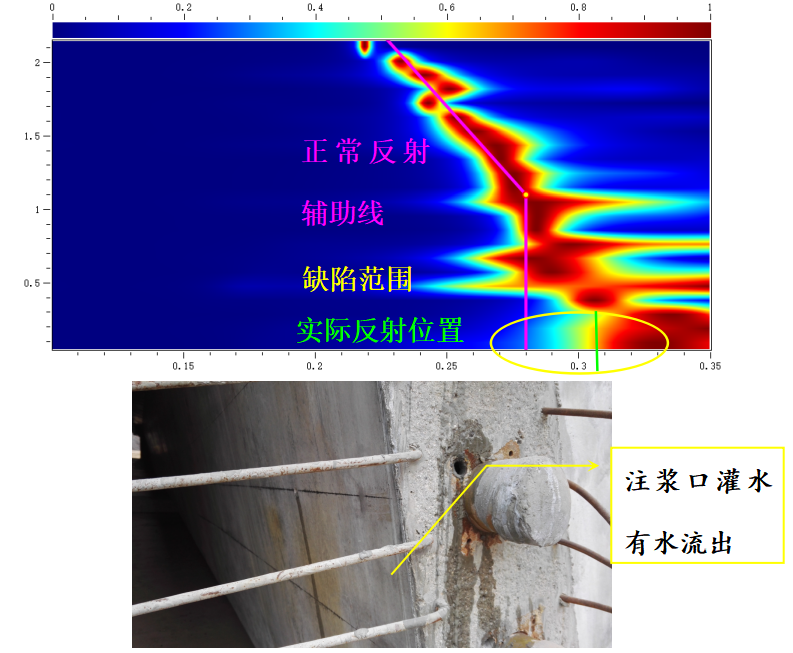

測試云圖及 驗證照片 |
|
||
某鐵路某標段現澆梁壓漿密實度驗證案例
委托單位 |
陜西某單位 |
檢測儀器 |
孔道壓漿密實度檢測系統 |
檢測地點 |
陜西 |
||
檢測項目及 方法 |
預應力混凝土梁孔道壓漿密實度定位測試 |
||
現場情況 基本描述 |
我公司技術人員對XX鐵路某標段現澆梁進行壓漿密實度定位檢測。測試孔道波紋管材質為鐵皮，測試段壁厚為38cm。測試長度約12m；測試結果顯示孔道內存在壓漿缺陷，孔道缺陷長度約為1米； |
||
驗證方式 |
在距端頭2m位置處進行現場開孔驗證 |
||
結果及結論 |

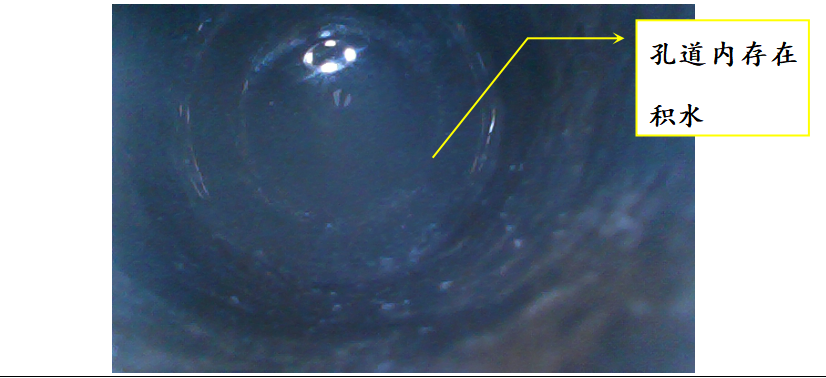

2m位置開孔處，孔道內部存在積水，內窺鏡探照燈被積水清楚反射。 |
||
客戶結論 |
認可 |
||

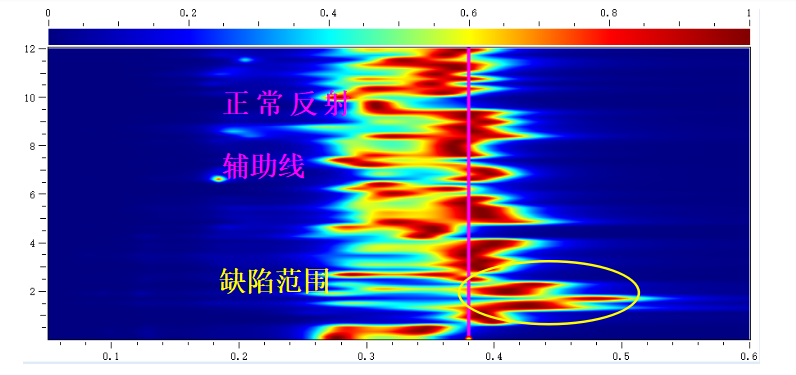

測試云圖及 驗證照片 |
|
||
渭武高速壓漿密實度驗證案例
委托單位 |
甘肅XX公司 |
檢測儀器 |
孔道壓漿密實度檢測系統 |
檢測地點 |
甘肅 隴南 |
||
檢測項目及 方法 |
預應力混凝土梁孔道壓漿密實度定位測試 |
||
現場情況 基本描述 |
我公司技術人員對甘肅省內xx高速某預制梁場25m箱梁進行壓漿密實度定位檢測。測試孔道波紋管材質為鐵皮，壁厚為由30cm漸變至18cm，測試長度為端頭5m；公司技術人員現場測試并分析數據發現測試梁中有束預應力孔道存在嚴重壓漿缺陷，孔道缺陷長度約為3.5米； |
||
驗證方式 |
在距端頭3m位置處進行現場開窗驗證 |
||
結果及結論 |

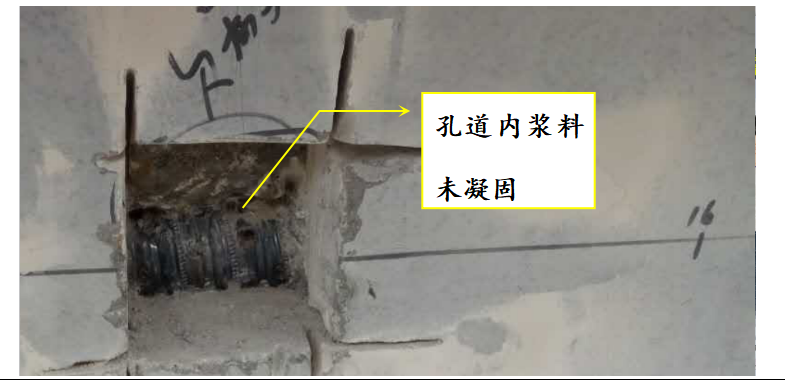

3m位置開窗處，孔道內部漿料基本飽滿，但該處位置漿料未凝固。 |
||
客戶結論 |
認可 |
||

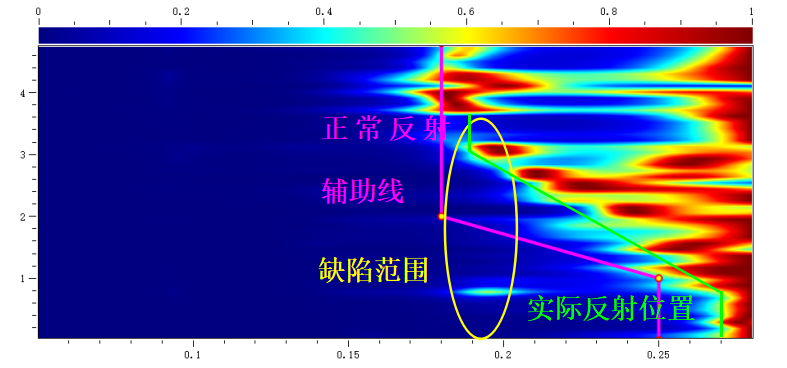

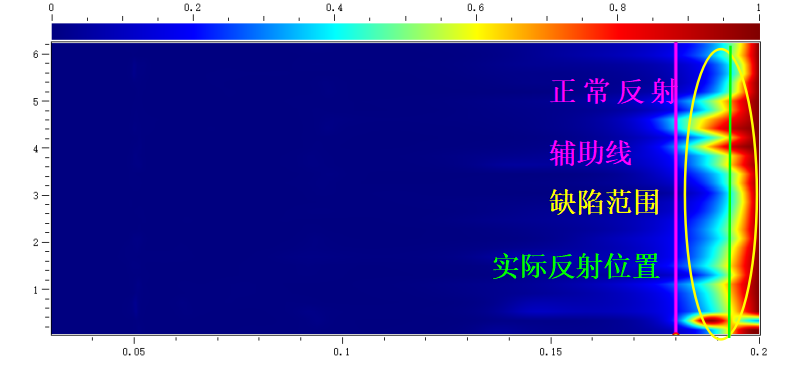

測試云圖及 驗證照片 |
|
||
甘肅某國道壓漿密實度驗證案例
委托單位 |
甘肅某國道某業主單位 |
檢測儀器 |
孔道壓漿密實度檢測系統 |
檢測地點 |
甘肅 |
||
檢測項目及 方法 |
預應力混凝土梁孔道壓漿密實度定位測試 |
||
現場情況 基本描述 |
我公司技術人員對某預制梁場30m箱梁進行壓漿密室度定位檢測。測試孔道波紋管材質為鐵皮，測試中間段壁厚為18cm。測試孔道波紋管材質為鐵皮，測試長度為端頭6m；測試結果顯示孔道內存在嚴重壓漿缺陷；孔道缺陷長度約為6米； |
||
驗證方式 |
在孔道任意位置進行現場開窗驗證 |
||
結果及結論 |

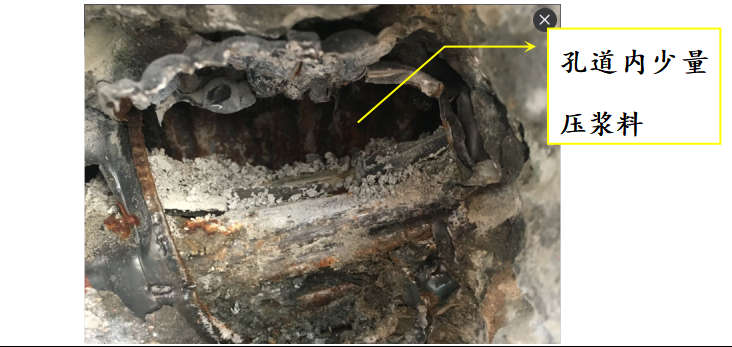

任意位置開窗處，孔道內部?jī)H存在少量壓漿料。 |
||
客戶結論 |
認可 |
||
測試云圖及 驗證照片 |
|
||
