沖擊彈性波無損檢測儀
型 號:LT-ECMT
原產地:國產
用 途:進行板狀混凝土內部缺陷和結構尺寸進行檢測,常規構件厚度及結構強度檢測??擅枥L出缺陷的大致形態及空間分布。
沖擊彈性波無損檢測儀
型 號:LT-ECMT
原產地:國產
用 途:進行板狀混凝土內部缺陷和結構尺寸進行檢測,常規構件厚度及結構強度檢測??擅枥L出缺陷的大致形態及空間分布。

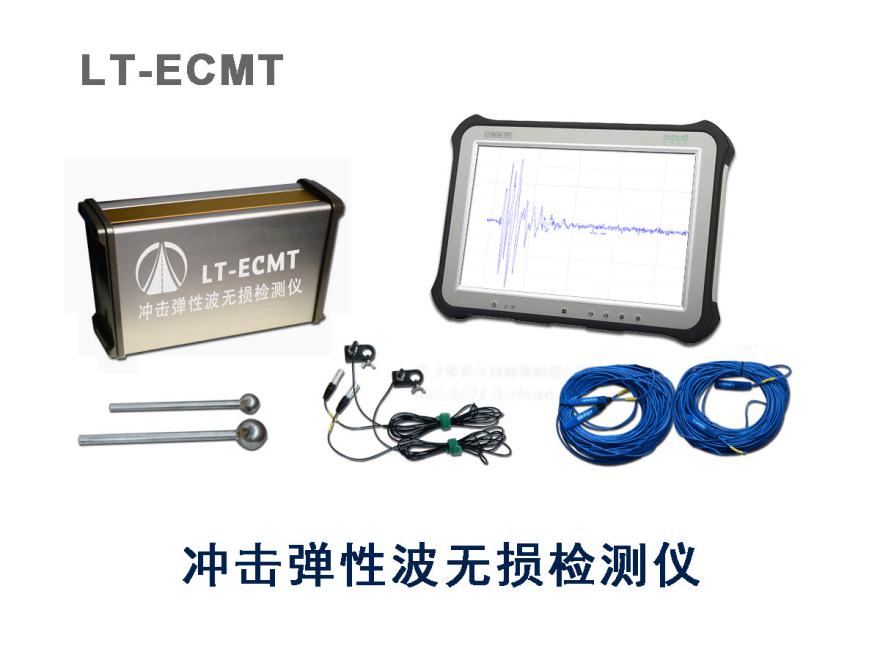

沖擊彈性波無損檢測儀
LT-ECMT
產品概述
該產品主要可以進行板狀混凝土內部缺陷和結構尺寸進行檢測,常規構件厚度及結構強度檢測。可描繪出缺陷的大致形態及空間分布。
適用范圍
可適用于樓板、隧道襯砌、橋梁(頂板、底板、腹板)、擋墻、壩體等一些列混凝土結構的內部缺陷及尺寸檢測。
產品優勢
u 操作便捷,測試精度高;
u 受鋼筋影響??;
u 不受混凝土結構形式影響;
u 智能化人機交互功能,使檢測工作更具科技感;
u 可平面成像;
u 可支持設備狀態管理功能,設備工作地理信息及狀態信息動態展示;
u 可支持云平臺。
儀器參數
u 操作系統:windows
u *噪聲處理:噪聲處理:前端噪聲處理(移動平滑)/硬件BPF/EMD/小波提取,采用消減沖擊彈性波激振殘留信號以識別反射波信號的方法
u *頻譜分析:FFT/MEM
u 可接收信號通道數:2通道
u 提供云平臺管理服務,實現檢測結果模型可視化
u 工作溫度:-30~50℃
u 采樣頻率:≥1MHz可調
u 采樣精度:≥物理24位
u 測試電壓范圍:≥10V
u 統計處理:各種平均、偏差處理以及異常信號的自動抽取
u 圖形處理:等值線、彩圖成像、彈性波雷達掃描、快速平面成像、分層切片處理技術、信號放大/縮?。簻y試波形支持鼠標縮放
u 測試內容:混凝土結構厚度、強度及裂縫
u 測試信號:振動加速度信號
u 配套測試模型

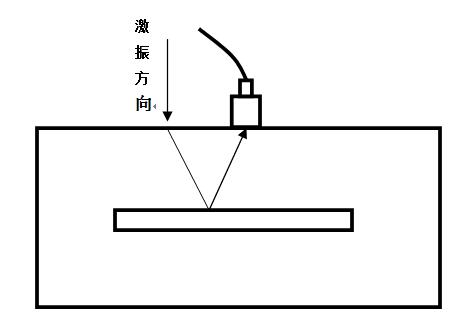

測試原理
當被測對象存在缺陷或者彈性波遇到介質差異的界面時時,沖擊彈性波信號會產生反射通過對信號的提取的分析,可以檢測出結構的厚度及強度,結合平面成像技術可描繪缺陷的形態的空間位置。
檢測對應標準
(1)ASTM: Standard Test Method for Measuring the P-Wave Speed and the Thickness of Concrete Plate Using Impact-Echo Method,ASTM-C1383-98,1998.
(2)《超聲法檢測混凝土缺陷技術規程(CECS21-2000).
(3)《水工混凝土結構缺陷檢測技術規程》(SL713-2015);
(4)《公路橋梁技術狀況評定標準》(JTGT H21-2011);
(5)《公路鋼筋混凝土及預應力混凝土橋涵設計規范》(JTG D62-2004)
部分檢測案例
成都某預應力橋梁混凝土測缺陷案例
委托單位 |
成都某單位 |
檢測儀器 |
混凝土結構質量掃描系統 |
檢測地點 |
四川 成都 |
||
檢測項目及 方法 |
沖擊回波法測混凝土缺陷 |
||
現場情況 基本描述 |
由于某準備通車鐵路某預應力橋梁梁板發生傾斜,預應力梁的底部與旁邊支座發生碰撞,委托單位懷疑該片梁底部部分位置混凝土存在缺陷。特邀我公司技術人員對該橋梁多處位置進行無損檢測,測試結果表明,部分位置確實存在嚴重缺陷,通過委托方技術人員的現場驗證,確認部分位置混凝土內部存在局部空洞型缺陷。 |
||
驗證方式 |
現場鉆孔與大力錘擊 |
||
結果及結論 |
測試結果與驗證結果基本吻合 |
||
客戶結論 |
認可 |
||

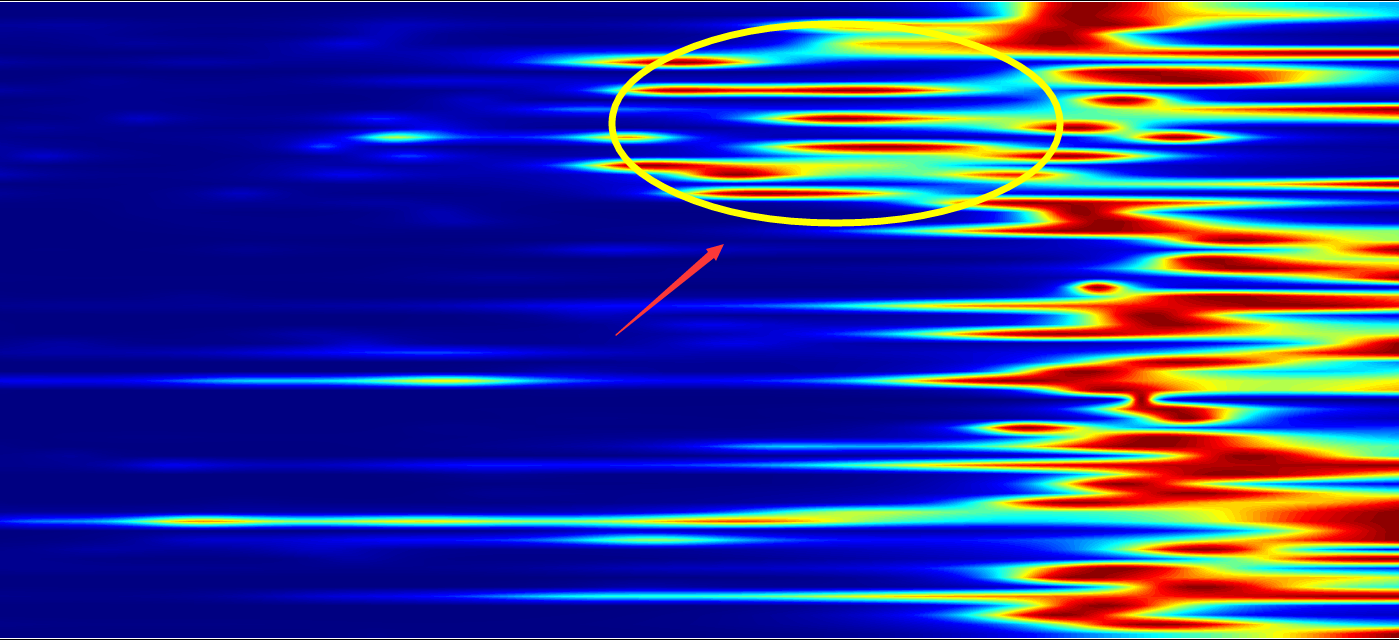

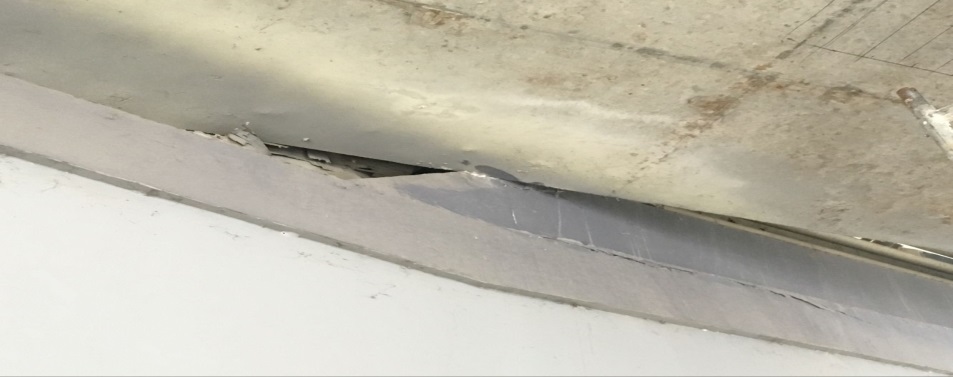

測試云圖及 驗證照片 |
|
產品配置表 |
||||
沖擊彈性波無損檢測儀 LT-ECMT |
||||
序號 |
部件名稱 |
規格型號 |
數量 |
備注 |
一、硬 件 部 分 |
||||
1.1 |
儀器主機 |
LT-ITP-C |
1臺 |
|
1.2 |
平臺電腦 |
/ |
1臺 |
含配件 |
1.3 |
儀器專用充電器 |
LT-CPWR |
1個 |
|
1.4 |
加速度傳感器 |
TG-DP50/RC100 |
1個 |
|
1.5 |
激振錘 |
LT-10 |
1個 |
|
1.6 |
激振錘 |
LT-17 |
1個 |
|
1.7 |
激振錘 |
LT-28 |
1個 |
|
1.8 |
信號線纜 |
LT-L-5 |
2根 |
BNC轉接 |
1.9 |
磁性卡座 |
/ |
1個 |
|
1.10 |
橡皮泥 |
/ |
1個 |
|
1.11 |
鋼卷尺 |
/ |
1把 |
|
二、軟 件 部 分 |
||||
2.1 |
數據采集及分析系統 |
V1.0 |
1套 |
|
三、附 件 部 分 |
||||
3.1 |
使用說明書 |
|
1本 |
|
3.2 |
保修卡 |
|
1份 |
|
3.3 |
合格證 |
/ |
1份 |
|
