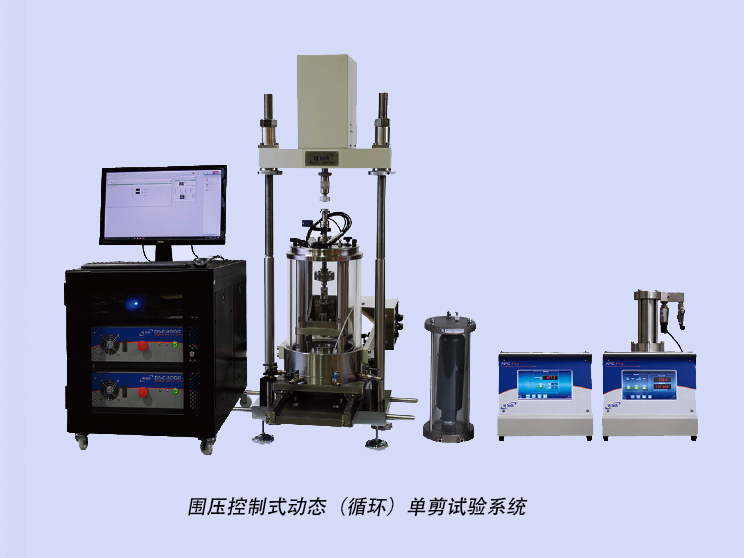

圍壓控制式動態（循環）單剪試驗系統
型 號：DSSC
原產地：英國VJTech公司
用 途：通過2臺機電一體化動態作動器向試樣施加豎向及水平向荷載，該過程既可在配套的三軸壓力室進行，亦可在試樣無圍壓的壓力環中進行
產品名稱：圍壓控制式動態（循環）單剪試驗系統
型號：DSSC
廠家：英國VJTech公司
圍壓控制式動態（循環）單剪試驗系統主機通過2臺機電一體化動態作動器向試樣施加豎向及水平向荷載，該過程既可在配套的三軸壓力室進行，亦可在試樣無圍壓的壓力環中進行。
2臺機電一體化動態作動器由動態伺服機械控制器（雙軸式，DSC 3000 MM）通過電腦控制（通過以太網或USB）。豎向及水平向位移由裝于伺服電機的差動變壓位移傳感器測量。每個軸上的位移由限位開關控制，應變率可通過電腦設置。
反壓通過動液壓控制器測量控制， 圍壓通過自動氣壓控制器測量控制。
豎向及水平向荷載由內置荷重傳感器測量?？紫端畨毫昂奢d由DSC 3000MM伺服控制器測量。
該試驗系統軟件支持飽和、固結（各向同性、各向異性、K0）、靜態加載、動態加載等試驗。該軟件操控簡單，使用便捷。
產品特點：
? 通過高速伺服電機完成靜態及動態試驗
? 軸向和剪切應力-應變控制加載
? ±5kN,
0-5Hz機電一體化作動器
? ±5kN,
0-5Hz機電一體化作動器
? 不銹鋼單剪試驗主機及配件
? 配備豎向及水平向作動器固定配件
? 配備所有傳感器及荷重傳感器的安裝支架
? 用于拆卸裝樣的滑動組件
? 最大圍壓2000kPa
? 最大反壓2000kPa
? 壓力室匹配試樣直徑為70mm或100mm
? 最大水平向位移±20mm
? 最大豎向位移±15mm
? 電腦軟件全程控制實驗進行
? 雙軸式數字伺服控制器
? 雙軸式伺服控制器，可控制循環波形峰值
? 可選波形：正弦波、方波、三角波、半正矢波、鋸齒波、自定義波。
? 所有傳感器與數字伺服控制器連接
? 可選裝樣器組件:
? 70mm或100mm直徑底座及試樣帽
? 70mm直徑壓力環底座及試樣帽
|
訂購信息 |
|
|
VJT2831-100 |
動態（循環）單剪系統主機，帶圍壓控制 |
|
VJT-DSC3000MM |
動態伺服控制器（雙軸） |
|
VJT-PC-RACK |
電腦固定機架 |
|
MIS0166B |
單通道信號調節卡 |
|
VJT2250-P |
Pro
氣動自動壓力控制器 （1000 kPa） |
|
VJT2266-P |
Pro
水壓自動壓力控制器 （1000 kPa） |
|
VJT0351B/DYN |
2個內置荷重傳感器（動態5kN） |
|
VJT0271/DYN |
LSCT
傳感器 （動態25mm） |
|
VJT0272/DYN |
LSCT
傳感器 （動態50mm） |
|
VJT0250/DYN |
孔隙水壓力傳感器 （動態10 bar） |
|
VJT2831-100-70S |
70
mm 試樣套件 |
|
VJT2831-100-100S |
100mm
試樣套件 |
|
VJT2831-100-70R |
70mm
試樣壓力環套件 |
Clisp Studio csDYNSS-C 圍壓控制式動單剪試驗軟件模塊
VJTech
Clisp Studio csDYNSS-C軟件模塊使您能夠?qū)Π惭b在具有圍壓的壓力室內的試樣完成動態單剪試驗，或?qū)Π惭b在圍壓環內但沒有圍壓的試樣完成動態單剪試驗。
該軟件可與VJ-Tech動態單剪系統配套使用，對試樣進行飽和和固結，然后進行靜態加載、循環剪切和液化試驗。
性能特點：
? 支持試驗自動進行
? 實驗設備安裝方便，校準便捷
? 通過向?qū)е挚梢院芎?jiǎn)單地完成試驗設置
? 用戶自定義高速數據采集
? 飽和階段(斜坡式或階躍式)
? 支持固結試驗（各向同性、各向異性、K0)
? 支持靜態加載試驗
? 支持簡單循環剪切試驗(應力或應變控制)
? 支持液化循環剪切試驗
? 試驗狀態及傳感器讀數實時顯示
? 測量數據及計算參數實時顯示
? 采集數據及計算參數實時圖形顯示
? 采集數據及計算參數實時表格顯示
? 支持用戶自定義圖表
? 支持對往復試驗及液化實驗進行循環分析
? 可選性試驗報告輸出格式
? 支持?jǐn)?shù)據導出至Excel表格
? 支持試驗?zāi)_本導入及導出

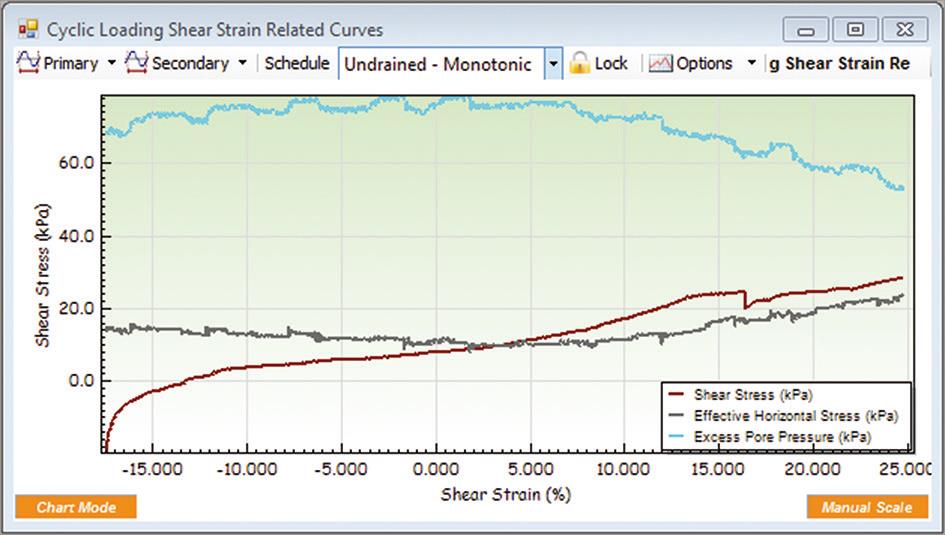

循環加載單調剪切圖

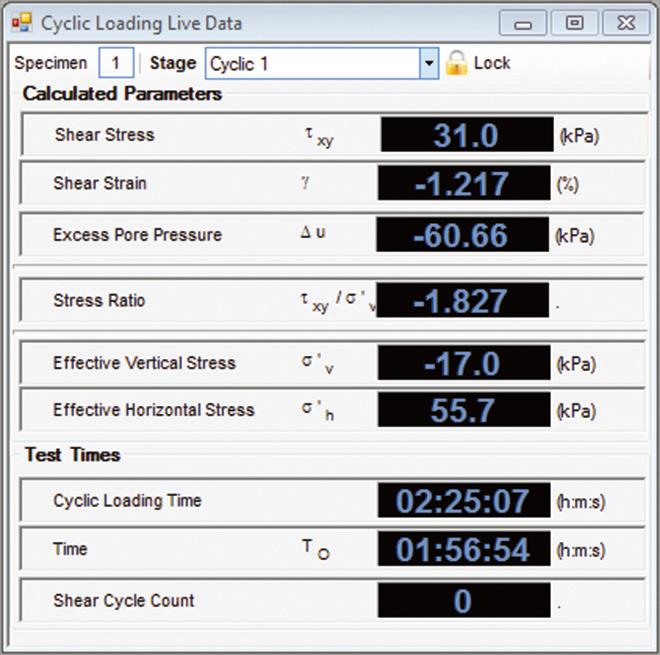

循環加載實時數據

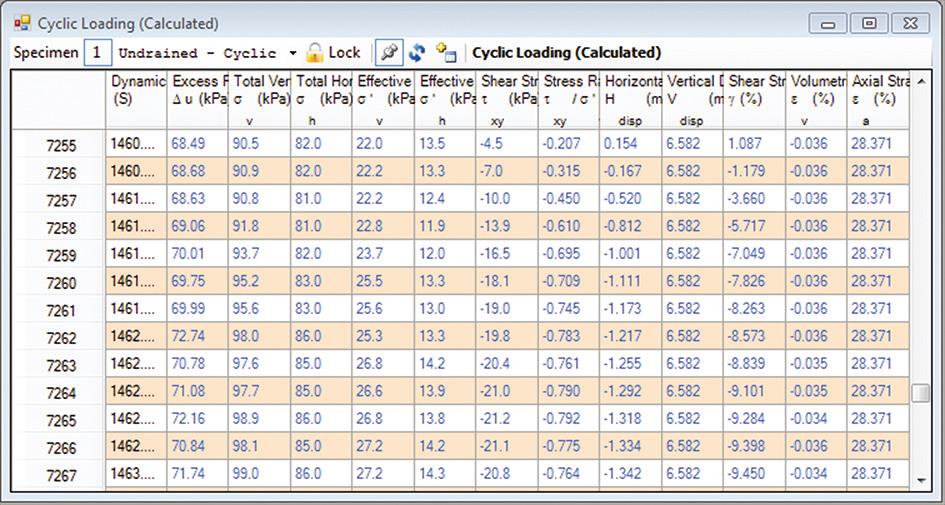

循環加載計算結果

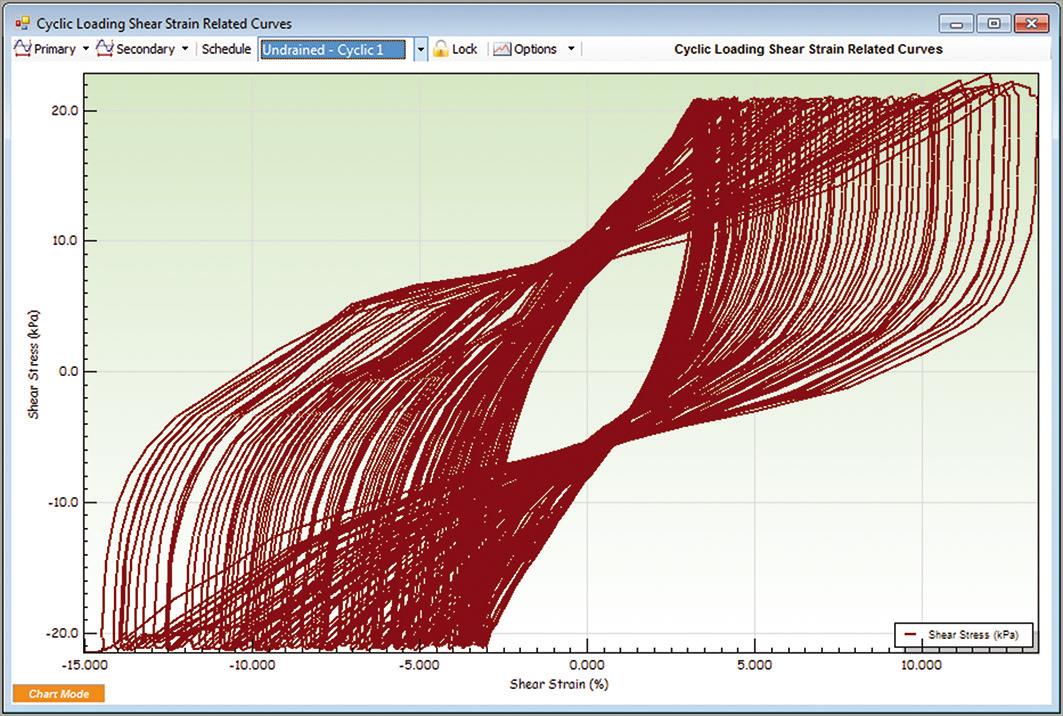

循環加載剪切應變相關曲線圖
|
訂購信息 |
|
|
VJT-csDYNSS-C |
Clisp
Studio 動態單剪，帶圍壓控制功能軟件模塊 |
