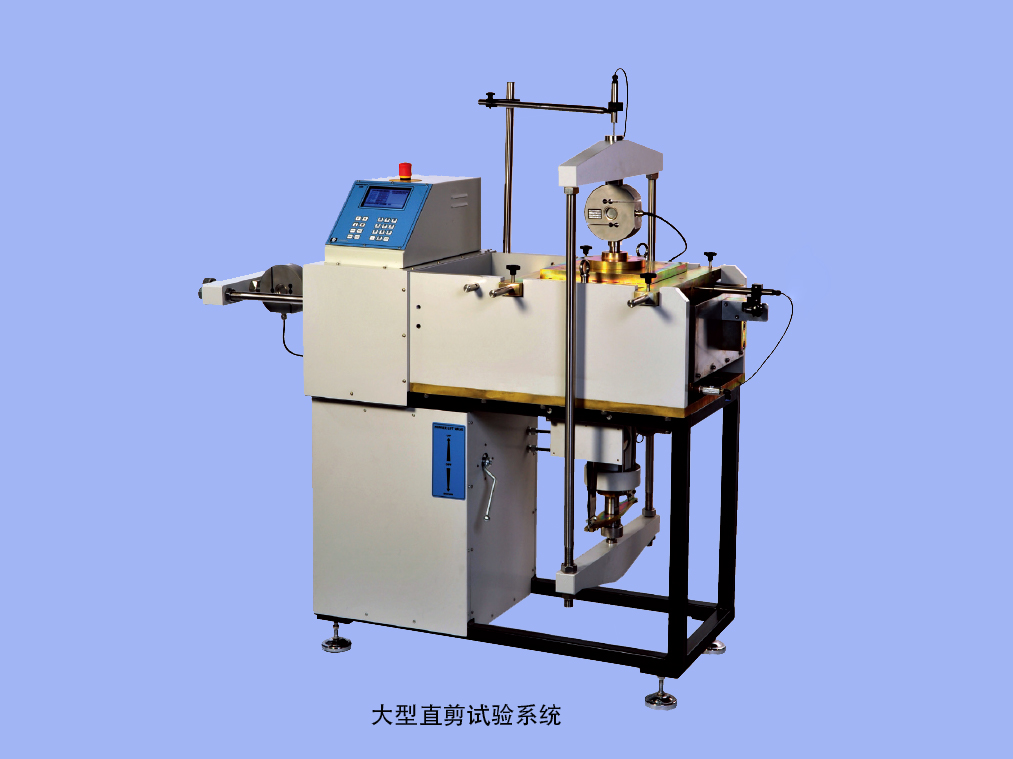

大型直剪試驗系統
型 號：LSBPTS
原產地：英國VJTech公司
用 途：適用于大直徑試樣（最大直徑300mm）的直剪試驗
產品名稱：大型直剪試驗系統
型號：LSBPTS
廠家：英國VJTech公司
該設備符合以下標準/規范:
BS 1377-7 :
1990 (Clause 4 & 5); ASTM D3080-04; Q181C
VJ Tech的新型電機控制大型直剪試驗系統適用于大直徑試樣（最大直徑300mm）的直剪試驗。它非常適合于測試大粒徑樣品，如集料。
水平和垂直載荷均采用機電方式施加，兩個軸均能施加100
kN。該機器有一個內置的4通道數據記錄器，用于自動數據采集，并具有集成的7“觸摸屏顯示，用于數據輸入和獨立控制。
VJT-csSHEAR軟件用于通過PC（以太網或USB）進行自動化操作和控制，提供實時數據視圖、圖形和表格，必要時將結果輸出到Excel。
產品特點：
? 標配試樣直徑300 mm（方形）（也可以選擇150 mm和200 mm的方形尺寸）
? 含100
kN豎向荷重傳感器 （可選50 kN）
? 100 kN垂直（固結）力
? 100 Kn水平（剪切）力
? 水平位移60mm
? 內置4通道數據采集器
? 通過以太網或USB接口完成PC控制
? 集成可獨立控制的7“觸摸屏
? 超大存儲空間（8GB
SD卡可存儲14,000,000個數據）
? 傳感器高速轉換（24位，最快4,000個采樣點/秒）
Clisp Studio csSHEAR軟件模塊特征：
? 完成數據采集
? 完成固結試驗
? 完成直剪/殘余強度剪切試驗
? 完成多試樣試驗
? 豎向自動加載（取決于硬件配置）
? 試驗自動開始/結束
? 實時列表顯示數據存儲及運算
? 實時圖表顯示數據存儲及運算
? 支持圖表自定義
? 預設標準試驗報告模板
? 數據可導出和導入至Excel表格

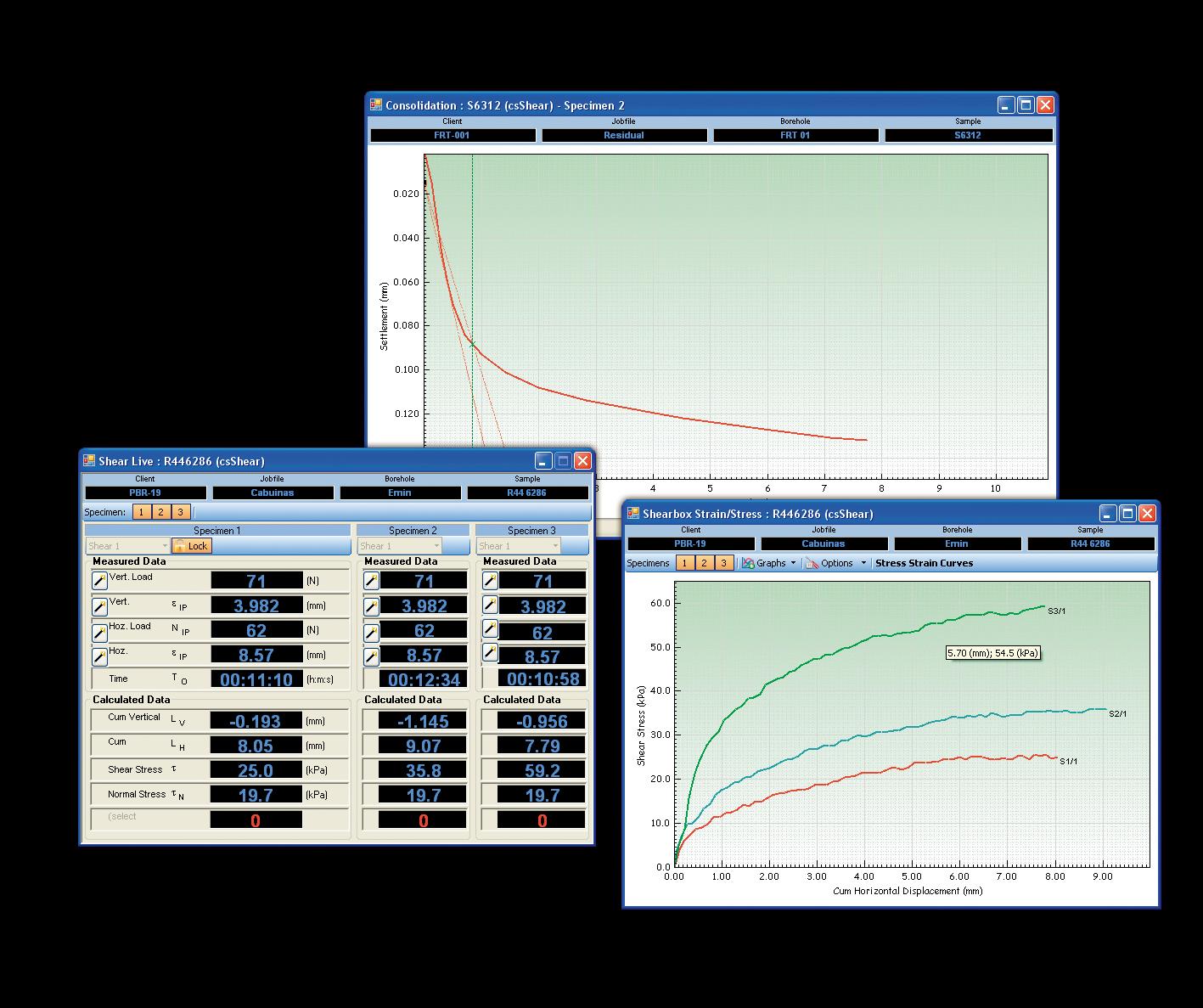

VJT-csSHEAR軟件模塊界面
|
技術參數 |
|
|
水平位移 |
60
mm |
|
加載速率 |
0.00001
~10.00000 mm/分鐘 |
|
高度 |
1,500
mm |
|
長度 |
1,630
mm |
|
寬度 |
650
mm |
|
重量 |
775
kg |
|
供電環境 |
220~240,
50/60 Hz, 1ph |
|
訂購信息 |
|
|
VJT2780A-P |
大型直剪試驗系統主機 |
|
VJTS0366 |
100
KN S型荷重傳感器 |
|
VJT0272-PT |
50
mm電位位移傳感器 |
|
VJT0273-PT |
75
mm 電位位移傳感器 |
|
VJT-csSHEAR |
Clisp
Studio 直剪/殘余剪切軟件模塊 |
