三軸試驗荷載架
型 號：TriSCAN Pro
原產地：英國VJTech公司
用 途：專門針對實驗室?guī)r土試驗而設計的。
產品名稱：三軸試驗荷載架
型號：TriSCAN Pro
廠家：英國VJTech公司
該設備符合以下標準/規范:
BS1377-4, 7
& 8; BS EN 12697-34; ASTM D1883-07, D2166/D2166M- 13, D2850-03A, D4186-06,
D4767-11 & D6927-06; AS1289.6.4.1 & 2; GEOSPEC 3;
TrisCAN Pro系列荷載架是專門針對實驗室?guī)r土試驗而設計的，主要包括固結排水三軸剪切試驗（CD），固結不排水三軸剪切試驗（CU），同時該系列特制的荷載架亦可進行無側限抗壓強度試驗，雙壁壓力室非飽和土三軸試驗，以及加州承載比(CBR)試驗。
TrisCAN Pro系列荷載架性能極佳，取材品質極高，有別于標準版荷載架配置的獨立數據記錄儀，高級版荷載架配備6組傳感器輸入通道（其中5組為模擬通道，1組為數字通道）。無論是標準版荷載架還是高級版荷載架，其加載量程均可滿足以下四個檔位：10kN、50kN、100kN和250kN。
TrisCAN Pro系列荷載架可通過USB或網絡連接至電腦，運行我們Clisp工作室出品的軟件程序，以實現試驗的全自動控制。也就是說，通過網絡或者USB，使用一臺電腦即可控制多臺Tris CAN Pro系列荷載架。
TrisCAN Pro系列荷載架配有獨具特色的7英寸彩色觸摸顯示屏，通過顯示屏可以進行獨立數據輸入和荷載架控制，輸入的數據被保存在內置的存儲卡中，然后輸出至電腦進行Excel編輯等操作。
TrisCAN Pro系列高級版和標準版的共同性能：
? 通過USB或網絡進行電腦控制
? 7英寸彩色集成觸摸顯示屏，可脫離電腦控制獨立操作
? 8GB超大數據存儲空間
? 數據可輸出至電腦進行Excel分析
? 高速ARM處理器
? 傳感器高速轉換（24位，最快4000個樣點/秒）
? 內置實時數據圖表
? 內置自動嚙合功能，嚙合值可自定義
? 限位開關自動換向
? 內置傳感器上下限自動保護裝置
? 為重要數據特配非失憶性存儲器
? 通過網絡和USB，實現一臺電腦控制多臺TrisCAN Pro系列荷載架
TrisCAN Pro系列荷載架高級版的附加功能
? 升級為6組傳感器輸入通道，包括5組模擬通道和1組數字通道
? 取消單獨的數據記錄器和接線盒
? 實現全程自動化

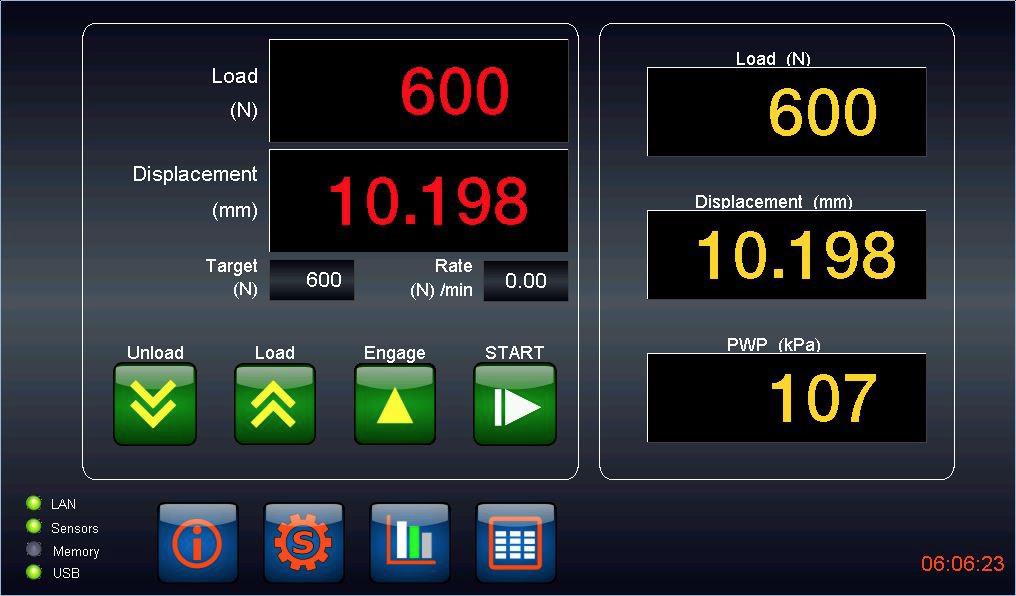

TriSCAN觸摸屏顯示的主要數據及控制面板

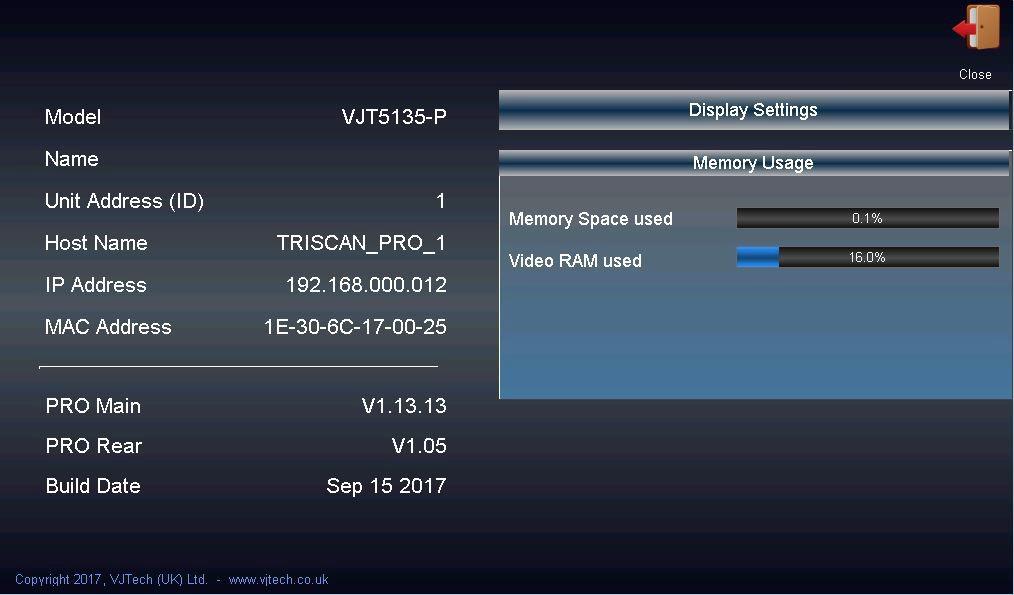

TriSCAN 觸摸屏顯示的設備信息

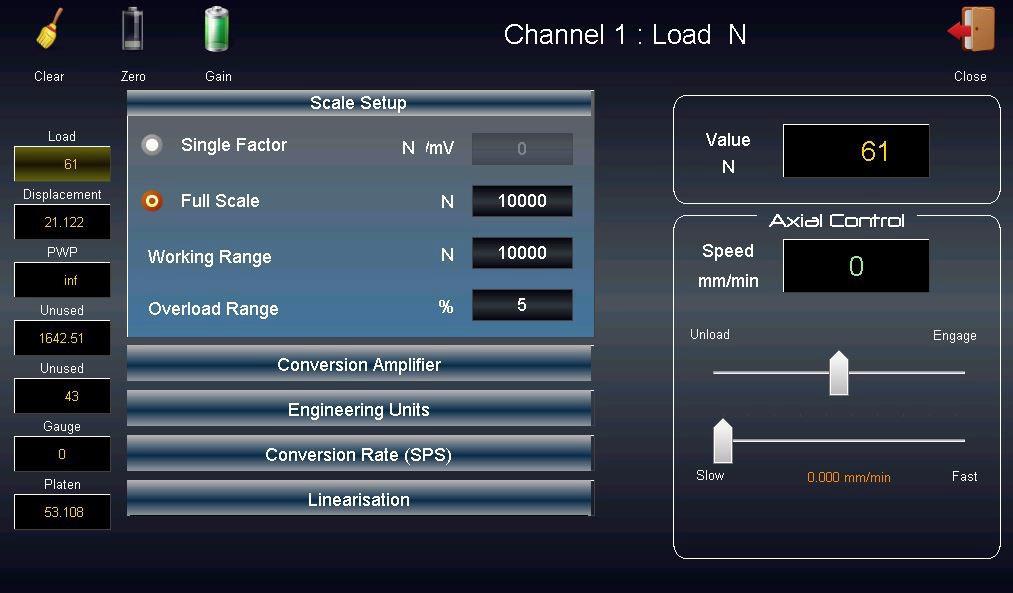

TriSCAN 觸摸屏顯示的加載校準

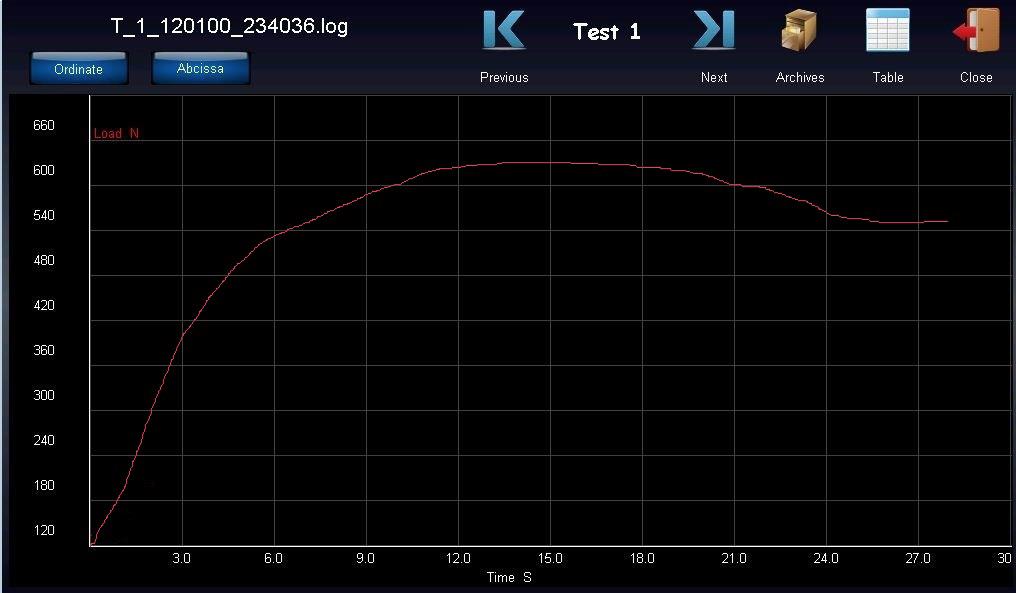

TriSCAN 觸摸屏顯示的曲線圖表及試驗結果
|
技術參數 （標準 & 高級型荷載架） |
||
|
最大加載能力 |
10kN |
50kN |
|
加載速率 |
0～50.8 mm/分鐘 |
0~50.8
mm/分鐘 |
|
垂直間距 |
880
mm |
1000
mm |
|
水平間距 |
276
mm |
380
mm |
|
壓力室底盤直徑 |
158
mm |
158
mm |
|
底盤位置調節速率 |
0~99.99999
mm/分鐘 |
0~99.99999
mm/分鐘 |
|
底盤位置調節間距 |
標配 75 mm |
標配 100 mm |
|
供電環境 |
90~240
VAC, 50/60Hz,1ph |
90~240
VAC, 50/60Hz,1ph |
|
尺寸（長×寬×高） |
365×370×1200
mm |
480×445×1490
mm |
|
重量 |
41.4
kg |
100.3
kg |
|
技術參數 （標準 & 高級型荷載架） |
||
|
最大加載能力 |
100kN |
250kN |
|
加載速率 |
0～50.8 mm/分鐘 |
0~50.8
mm/分鐘 |
|
垂直間距 |
1070
mm |
1100
mm |
|
水平間距 |
500
mm |
550
mm |
|
壓力室底盤直徑 |
158
mm |
158
mm |
|
底盤位置調節速率 |
0~99.99999
mm/分鐘 |
0~99.99999
mm/分鐘 |
|
底盤位置調節間距 |
標配 100 mm |
標配 120 mm |
|
供電環境 |
90~240
VAC, 50/60Hz,1ph |
90~240
VAC, 50/60Hz,1ph |
|
尺寸（長×寬×高） |
630×450×1630
mm |
850×900×2300
mm |
|
重量 |
180
kg |
500
kg |
|
訂購信息 |
||
|
最大加載能力 |
TriSCAN Pro標準版 |
TriSCAN Pro高級版 |
|
10
kN |
VJT5035-P |
VJT5135-P |
|
50
kN |
VJT5010-P |
VJT5000-P |
|
100
kN |
VJT5100-P |
VJT5110-P |
|
250
kN |
VJT5025-P |
VJT5125-P |
