Mesy-Solexperts電纜式水壓致裂地應力測試設備
型 號：Mesy-Solexperts
原產地：北京道勤
用 途：
Mesy-Solexperts
電纜式水壓致裂地應力測試設備
Mesy-Solexperts鋼纜式水壓致裂地應力測量系統，通過絞車驅動，實現用7芯鎧裝電纜提升或下降跨式封隔器系統以完成鉆孔原位水壓致裂地應力測試。這種技術可實現在現場沒有鉆機的情況下，快速進行地應力測試，節省了鉆機費用。由于系統的整體剛度高，可實現測試過程中壓力和裂縫擴展的準確控制，同時可實時記錄和分析孔底壓力變化(目前市場上多數是井下存儲式壓力計，不能實時觀察孔底壓力變化)。

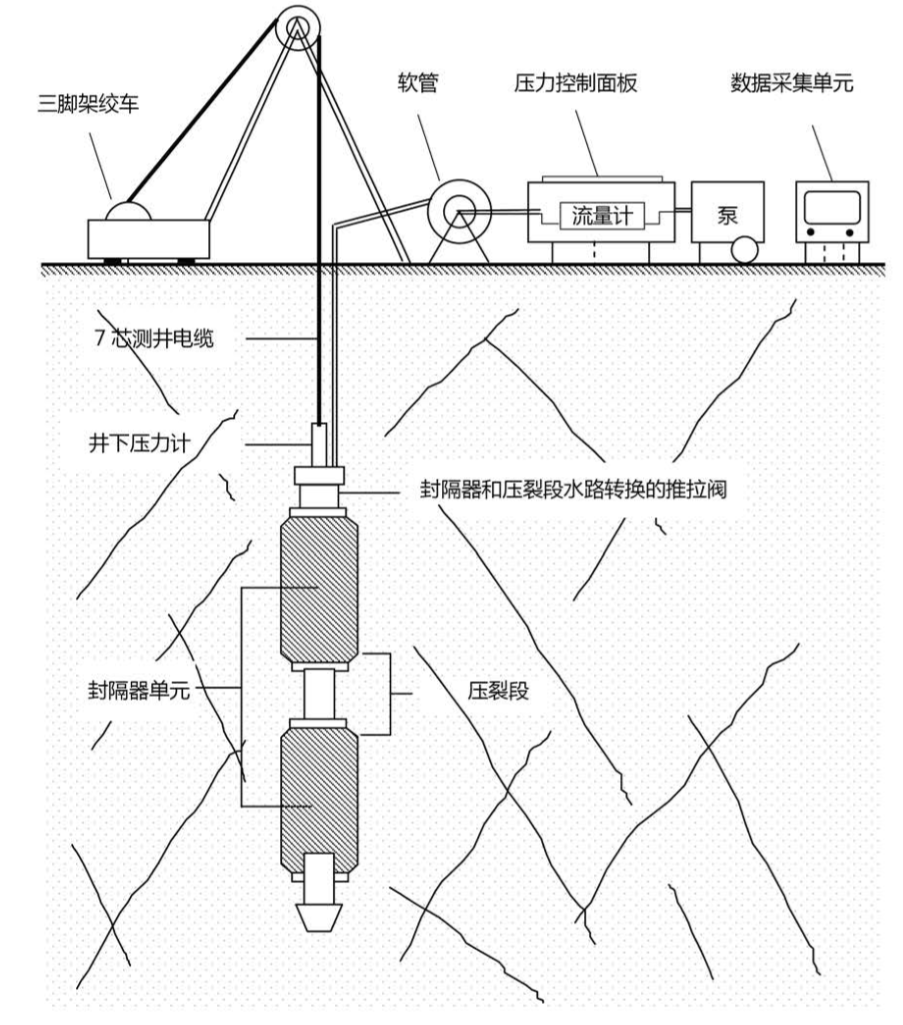

電纜式封隔器測試系統示意圖
舉例: 101毫米直徑裸孔的水力壓裂地應力測試， Mesy-Solexperts使用外徑為91mm的跨接式封隔器(材質為:凱夫拉/鋼-高強度封隔器)。單個封隔器膨脹后的密封長度約1.0m，兩個封隔器之間測試段的長度約為0.7 m封隔器將通過不銹鋼高壓管(外徑10毫米/內徑8毫米，最大操作壓力60MPa)進行加壓每間隔30米的間距與鎧裝測井電纜相互固定。安裝在封隔器上部的推拉閥，可通過提升或下降鎧裝電纜實現推拉閥位置的變化，進而實現先對封隔器系統加壓，后對壓裂段加壓，反之也可以實現。對封隔器以及壓裂段的加壓通過工作壓力為40MPa和最大流量12升/分鐘的電動高壓泵完成一般注入流體為水。
封隔器與壓裂段內的壓力，由地面和井下高精度的電子壓力計(0-40MPa )進行監控。通過數字采集系統，對壓力值和流速進行實時記錄和存儲。為了保證所采集數據的可靠性，壓力傳感器和流量計在測試前均會進行校準，校準的數據會保存在項目文件中。一般情況下，壓力傳感器通過標準壓力傳感器進行標定，流量計通過精確的總流量和總時間計算單位時間流量來檢驗。在現場測試執行過程中，也需實時監測上述傳感器的工作狀態，以保證測試結果的可靠性。
印模器用于記錄水力壓裂所形成裂縫的方向，印模器相當于在封隔器外表面覆蓋了一層軟橡膠(直徑:91 mm) ，印模器下部安裝有利用地磁場進行定向的電子羅盤。對印模器進行加壓，一般所加壓力高于水力壓裂試驗時的重張壓力，加壓時間不少于10分鐘，通過封隔器表面軟橡膠的流變變形，記錄孔壁裂縫的裂縫信息，進而通過與電子羅盤所記錄方向之間相互關系，確定水力壓裂所產生裂縫的方向。
