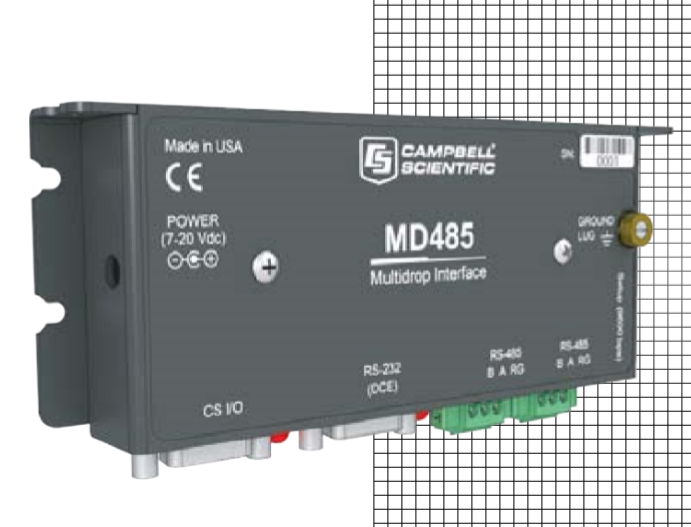

MD485 RS-485多子站接口模塊
型 號：MD485 RS-485
原產地：美國Campbell
用 途：支持?jǐn)?shù)據采集器–數據采集器通訊，來自遠程數據采集器的回呼，數據采集器–打印機通訊，以及數碼相機–數據采集器的通訊連接。
MD485 RS-485
多子站接口模塊
概述
MD485是一種智能的RS-485接口模塊，允許PC對一個或多個數據采集器進行編地址和通訊，通訊距離可長達1200米。它還支持?jǐn)?shù)據采集器–數據采集器通訊，來自遠程數據采集器的回呼，數據采集器–打印機通訊，以及數碼相機–數據采集器的通訊連接。
優點及特征
?與坎貝爾大多數的數據采集器相兼容
?能夠搭配使用電話modem或射頻電臺modem，來延伸數據采集器與PC之間的通訊距離
?增加了CC5MPX數碼相機與PakBus數據采集器之間的允許通訊距離
?通訊速率高達115.2kbps
?在無線通訊不現實的條件下，MD485可增加多個AVW200振弦接口模塊之間的距離
?內部緩沖區保證了在傳輸期間不丟失數據，并允許通訊的兩端以不同的波特率操作
?RS-485端口上集成了氣體放電保護管，另外還有接地樁，這提供了更好的浪涌防護性能
典型系統配置
由于MD485是一個只能的、可編程的通訊接口，因此在一個MD485網絡中有很多種系統配置
技術性能參數
?最大電纜長度：4000英尺
?波特率：1200，9600，19.2K，38.4K，57.6K，115.2K
?電壓：12Vdc，數據采集器供電或#15966墻壁充電器
?電流消耗：待機模式1.2mA；通訊模式2—7mA
?功率：待機模式14.4mW；通訊模式24—84mW
?工作溫度范圍：標準，-25——50℃；擴展，-55——85℃
?尺寸： 15.88 x 6.35 x
1.91 cm
?重量：127.6g
