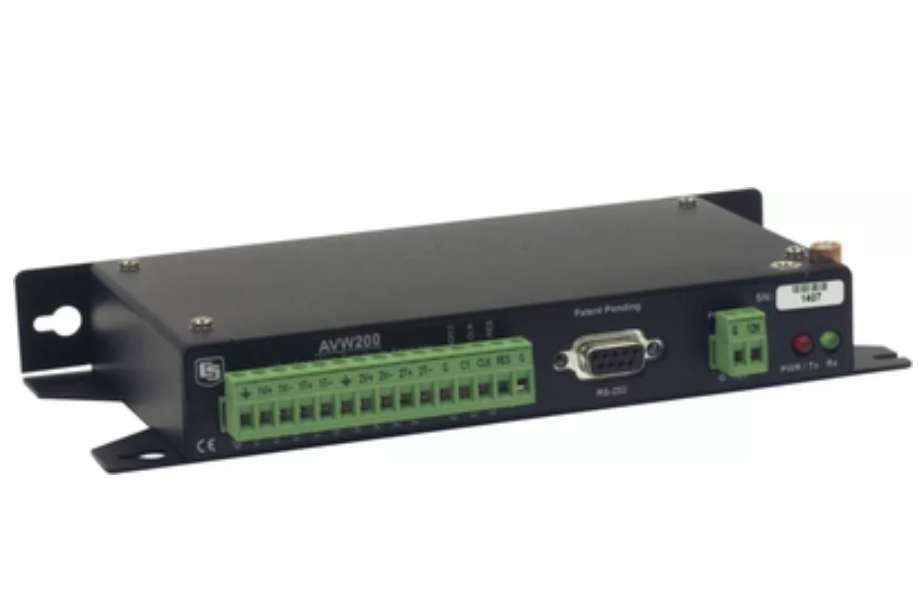

AVW200振弦頻譜分析儀
型 號：AVW200
原產地：美國Campbell
用 途：廣泛應用于建筑、水文和地理地質等方面。
AVW200振弦頻譜分析儀
概述
AVW200振弦頻譜分析儀模塊允許我們的數據采集器測量無線振弦式應變計，壓力傳感器，壓強計，斜度儀，壓式傳感器等。這些傳感器精確、耐用并且穩定，被廣泛應用于建筑、水文和地理地質等方面。
優勢與特點
·提供更好的測量，明顯減少了由噪聲源導致的不正確讀數
·兩個振弦傳感器接口，如果使用AM16/32B擴展板，可連接更多的傳感器
·自檢驗診斷信息關于傳感器條件的連續反饋
·高分辨率——至少0.001Hz（工業標準是0.1Hz）
·低功耗
·振弦式傳感器的溫度和頻率測量接口
技術說明
AVW200利用創新的頻譜插值法測量傳感器的諧振頻率。運用這種方法，模塊激活弦震傳感器，測量響應時間，傅里葉變換情況，在2秒鐘內以優于0.001Hz&mdash的分辨率返回測量結果。頻譜分析可以從頻率組成的噪聲中將信號區分出來，這種方法幫助改進抵抗噪聲的能力。
AVW200模塊也提供了許多自檢診斷,如振動元件信號強度、信噪比、振動元件信號衰減率,和不正確的信號響應。這些診斷可以在后臺運行，為每個傳感器的情況不斷地給出反饋。
產品規格
·技術參數在-25°至+ 50℃的范圍內有效。要求非冷凝環境。
·振弦傳感器數量：*多兩個振弦傳感器可以接到分析儀模塊上，使用AM16/32系列擴展板，可以測量更多的傳感器
·供電要求：9.6到16Vdc
典型消耗電流@12Vdc：
~0.3mA(休眠時);
~6mA(活動RS-232通訊);
~25mA(測量)
·模擬輸入/輸出：2個差分(DF)用于振弦測量(V+和V-)，和2個單端(SE)用于比例電阻半橋測量(T+和T-)，即測量振弦傳感器所內置的熱敏電阻溫度信號。
·數字控制端口：3個數字控制端口(C1–C3).
C1運行為SDI-12I/O通訊端口，
C2運行為Clk輸出（通道切換）信號來作為擴展控制信號，
C3運行為復位輸出來作為擴展板控制信號。
·RS-232端口：1個9-針RS-232端口，用于連接到數據采集器的COM端口
·測量分辨率：0.001HzRMS (±250mV差分輸入量程；-55°到85℃)
·測量精度：±0.013%讀數(±250mV差分輸入量程；-55°到85℃)
·輸入量程：±25V
·波特率：可選擇，從1200到38.4kbps；ASCII協議，1個起始位，1個停止位，8個數據位，無極性。
·內存：128或512kB的SRAM；2MB的操作系統閃存
·CE兼容標準：IEC61326:2002
·尺寸：21.6x11.18x3.18cm
(8.5”x4.4”x1.25”)
·重量：0.43kg(0.95磅)
