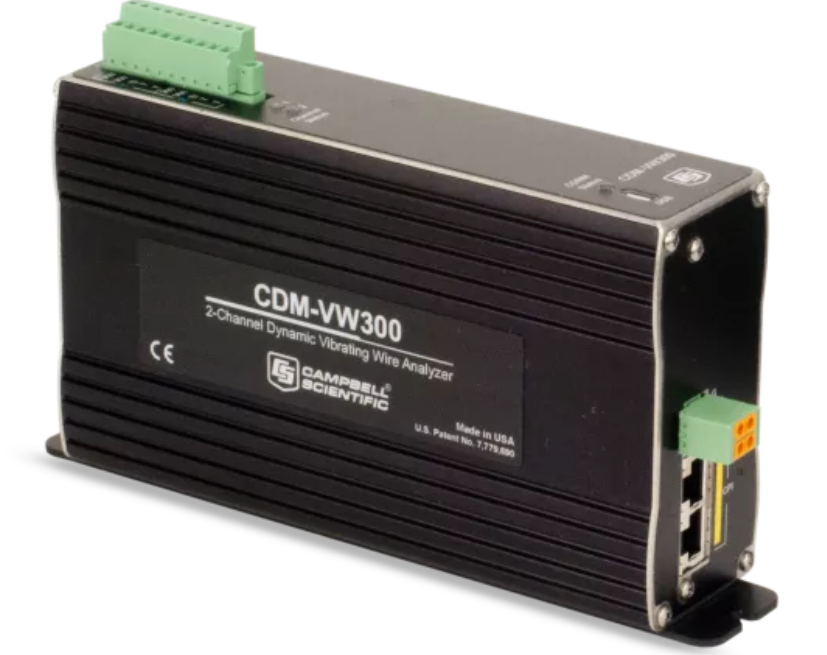

CDM-VW300 雙通道動態振弦測量模塊
型 號：CDM-VW300
原產地：美國Campbell
用 途：
CDM-VW300
雙通道動態振弦測量模塊
快速測量
帶有頻譜分析技術的動態振弦接口
概覽
CDM-VW300雙通道接口模塊設計用于測量標準單線圈電路的振弦傳感器，例如應變傳感器、載荷傳感器、壓力傳感器、裂縫計和傾斜計等。
它允許更短的測量間隔，使用振弦傳感器時，分析儀可盡可能大程度地減少噪音；允許信號通過比較長的線纜，便于傳感器和數據采集器靈活選址。 CDM-VW300接口可接標準振弦傳感器，不需購買新傳感器即可得到更快更準確的測量結果。分析儀允許高數據速率，多個CDM-VW300 模塊可連接到同一個數據采集器上。CDM-VW305 與CDM-VW300類似，但帶有8個通道。
優勢與特點
·連接測量標準單線圈的振弦傳感器
·每個模塊含有2個同時采樣的通道;多個模塊之間可同步測量
·動態測量速率為20Hz到333Hz
·在做動態測量的同時,進行1Hz的靜態測量
·相對于時域周期平均方法,頻譜插值方法提供了更好的抗噪聲性能和測量分辨率
·激發方式產生頻繁的低功耗脈沖,維持傳感器中的連續共振振動
·每個振弦通道所配的熱敏電阻輸入信號按1Hz進行采樣
·通過CPI協議與數據采集器進行通訊
·用戶可配置模塊上已集成的數據后處理方點。包括:頻率輸出轉換、溫度轉換和雨流計數直方圖收集
技術說明
除動態振弦測量，CDM-VW300還可用于其它測量。隨動態測量一同產生的每秒一次的靜態振弦測量，它提供了更精細的測量分辨率和對外部噪聲源的更強的抗干擾能力。CDM-VW300還包括與每個振弦通道相對應的熱敏電阻輸入通道，1 Hz頻率時提供高達24位高精度的測量結果。最后，提供一組豐富的診斷參數與振弦數據。
CDM-VW300擁有簡單的后處理數據的能力，這點通過計算內部共同值來完成。振弦數據以測量頻率來顯示，或者以乘數和偏移量行程方波來顯示。熱敏電阻的數據顯示為阻抗或利用Steinhart-Hart系數轉換成攝氏度來顯示。CDM-VW300也可根據最終數據編譯雨流分析柱狀圖，也可按用戶指定的間隔報告數值。
