時域反射系統
型 號：
原產地：美國Campbell
用 途：用于精確測量土壤體積含水量，土壤容積電導率，巖石形變，坡面穩定性及其他用戶自定義時域測量。
時域反射系統
無損測量
優良的精度和重現性
測量
·土壤含水量
·土壤容積電導率
·巖石變形
·坡面穩定性
·線纜完整度
·水位檢測
概述
Campbell Scientific時域反射系統用于精確測量土壤體積含水量，土壤容積電導率，巖石形變，坡面穩定性及其他用戶自定義時域測量。全部系統包括1臺TDR200時域反射計，1臺Campbell Scientific數據采集器，SDM8X50同軸多路器，TDR探針和PCTDR軟件。通常情況下，系統供電采用10W太陽能板和密封可充電電池。
特點和優點
·操作簡潔，低成本高性能的TDR200時域反射計，性能表現優于其他TDR時域反射計
·兼容CR6，CR800，CR850，CR100X，CR1000和CR3000
·無損，長期，原位土壤測量
·2s測定時間，測量土壤水分、電導率或反射波形
（250個數據點）
·最多可測量512支TDR探針
·使用PCTDR軟件進行系統設置，簡單易行
·在-40℃到50℃范圍內均可使用
*供電需求根據傳感器的數量，數據取回頻率，數據采集方法和站點所在地決定。系統測量的傳感器數量越多，高強度電流通訊方法例如衛星傳輸或取回?cái)?shù)據非常頻繁需要用戶使用深循環的充電電池，并使用20W的太陽能板充電。
組件

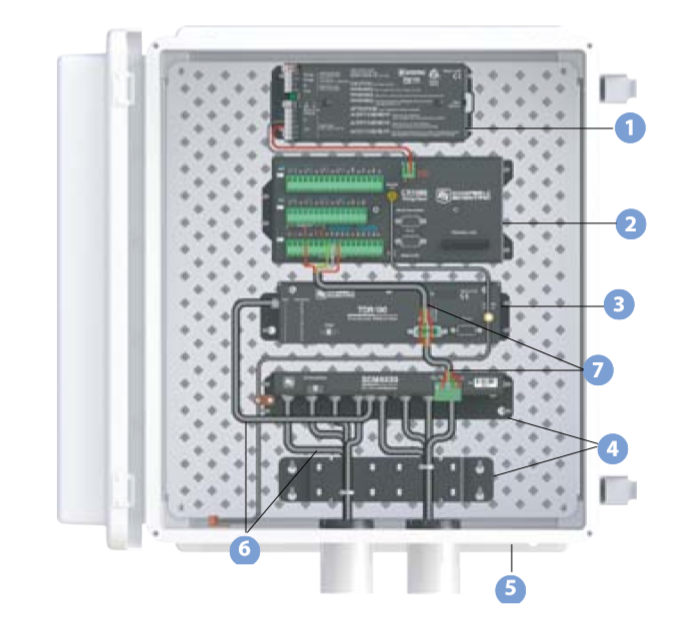

①12V電源（PS150為例）
②數據采集器（CR1000為例）
③TDR200時域反射計
④SDM8X50,8通道穩態50Ω同軸多路器
⑤ENCTDR100野外機箱
⑥TDR多路器線纜
⑦5芯線(pn32559)，TDR200和ENCTDR100隨貨，CABLE5CBL也可能用到

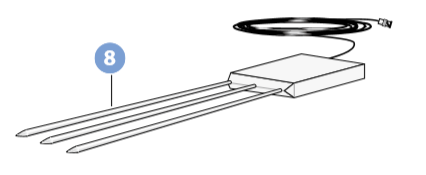

⑧最多512支三針式TDR探針（CS605為例）
定制系統
TDR200系統可以完全自由定制，用戶可以根據項目需求進行配置，以下為相關組件：
TDR探針
·CS605—推薦用于普通電導率的土壤
(土壤容積電導率≤1.4dS/m)和線纜長度≤15m.
·CS610—推薦用于普通電導率的土壤
(土壤容積電導率≤1.4dS/m)和線纜長度≤25m.
·CS630—推薦用于高電導率的土壤
(土壤容積電導率≤3.5dS/m)和線纜長度≤15m.
·CS635—推薦用于高電導率的土壤
(土壤容積電導率≤3.5dS/m)和線纜長度≤25m
·CS640—推薦用于非常高電導率的土壤
(土壤容積電導率≤5dS/m)和線纜長度≤15m
·CS645—推薦用于非常高電導率的土壤
(土壤容積電導率≤5dS/m)和線纜長度≤25m
多路器
系統使用3層多路器可測量最多512支探針。第一層包括TDR100和一個多路器。每個多路器最多可連接8根同軸線纜。同軸線纜可連接TDR探針或連接下一層的多路器。
·SDM8X5050Ω，同軸，8:1多路器—由置于金屬外殼的多路器電路板和一個單獨的用于連接同軸線纜的應變消除支架組成?？砂惭b在墻上或機箱背板上。如采購選項為-E，則包括一個10x12in.的機箱。
野外機箱
·ENCTDR10016x18in.機箱—可放置數據采集器，電源，TDR100，SDM8X50，互相連接的SDM和同軸線纜也可放置在內。
通訊
可使用以太網，蜂窩電話，光纖，RS-485，衛星和電話。
軟件
·PCTDR3.0-用于TDR和傳感器設置，故障排查和程序生成。PCTDR可以在Windows 10,8,7和Vista
·LoggerNet-支持通訊，數據采集器編程，數據傳輸和數據處理。

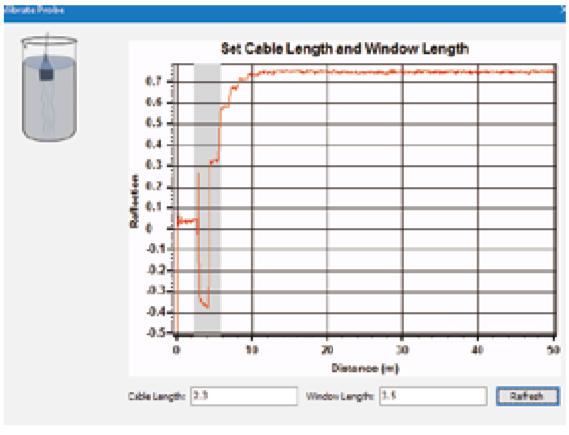

PCTDR3.0有校準快捷操作界面，可以幫助用戶快速確定適宜的線纜長度和窗口長度。
