現場用電動十字板剪切儀
型 號：
原產地：Vane Tester
用 途：
現場用電動十字板剪切儀
確定土壤的抗剪強度是確定土壤結構強度的常用方法。電動十字板剪切儀是一種優秀的現場儀器，用于現場測量和評估不排水抗剪強度和重塑抗剪強度。此外，它可以很好地獲得粘性土的超固結比，應力-應變關系和靈敏度。
十字板剪切儀在粘性土或微超固結的土中提供了非常好的測試結果，例如（飽和）粘土和粘性土。在泥炭和粉質土中獲得中等的測試結果。該儀器不適用于巖石、砂礫石、砂和淤泥。十字板剪切測試方法不適用于砂土，因?yàn)樵跍y(cè)試過程中可能會排水。
傳統十字板剪切試驗
傳統上，十字板剪切測試方法與流體旋轉鉆或空心桿螺旋鉆一起使用。土壤采樣，例如“薄壁采樣器，通常與十字板剪切測試相結合，因?yàn)閷?duì)進行十字板剪切測試的土壤性質的了解對于測試的評估非常重要。土壤采樣程序也可用于提供鉆孔，通過該鉆孔可以下放十字板剪切儀。
十字板剪切試驗和靜力觸探試驗

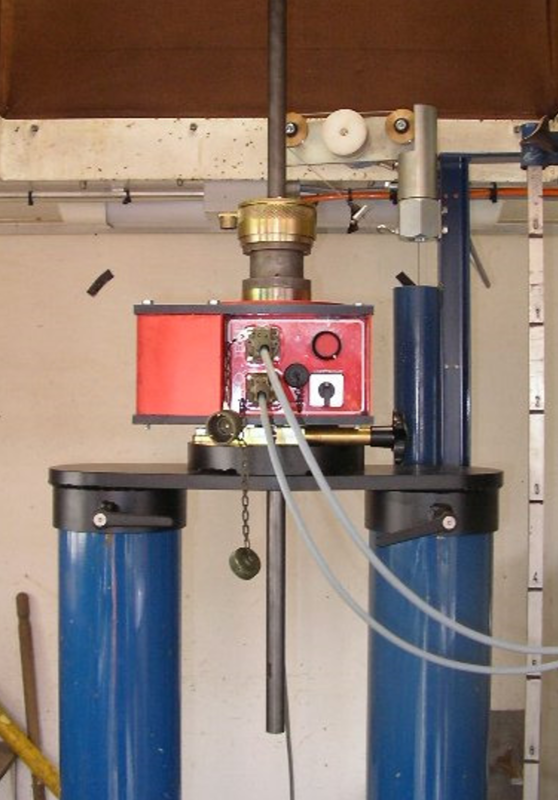

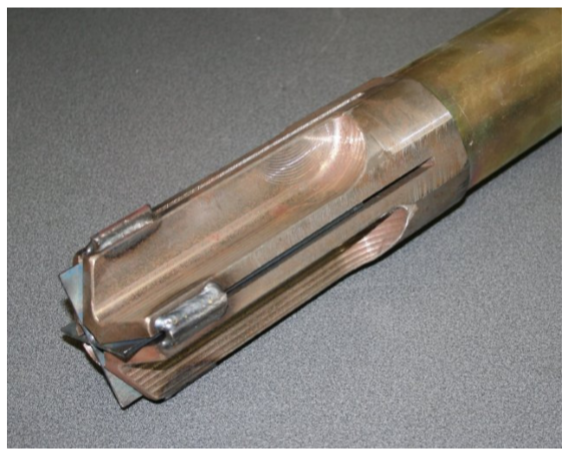

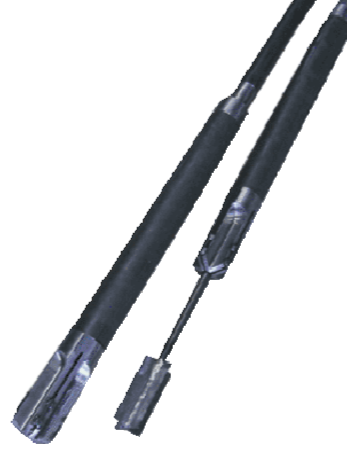

十字板保護靴使操作者能夠收回保護靴中的十字板以進行貫入和進一步測試。這使得可以通過CPT貫入裝置將十字板從地面貫入地面。十字板剪切測量?jī)x器安裝在貫入儀的橫梁上。
技術參數
|
歐標十字剪切儀 |
|
|
十字板頭（φ×h,量程） |
65×130mm，200 kPa |
|
十字板板頭形狀 |
兩端長方形 |
|
保護靴套管 |
外徑φ75，長度820mm |
|
延伸桿 |
外徑φ42 |
|
滑動接頭 |
φ22×1000mm |
|
標準十字板板頭 |
十字板板頭050×110mm，錐形下端，200kPa |
|
十字板剪切儀主機 |
|
|
最大扭矩 |
100Nm |
|
量程 |
0.50kPa，0-100kPa和0-200kPa |
|
測量精度 |
<1％ FS |
|
Chuck |
沿著長度軸偏離中心，每邊125毫米和85毫米 |
|
Chuck size |
φ22-25mm |
|
主軸孔 |
25mm |
|
重量 |
16kg |
|
電源 |
12Vdc |
|

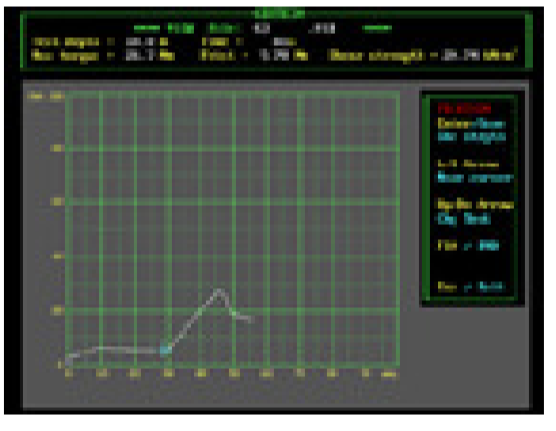

計算機通訊 |
RS-232C |

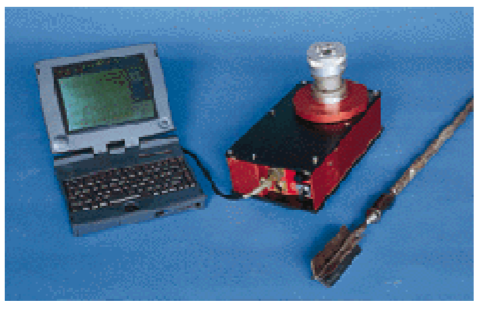

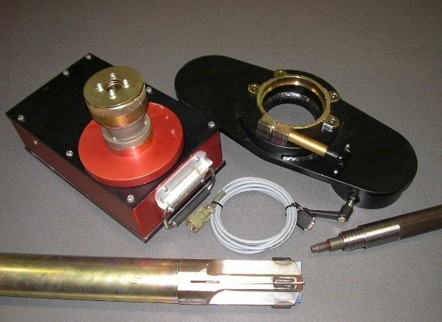

與CPT貫入儀配套使用的一套完整的十字板剪切儀包含：
·帶校準證書的電動十字板測試儀
·十字板剪切儀的運輸箱
·用于將十字板剪切儀安裝到CPT貫入儀上的安裝支架（用于特定的CPT貫入儀）
·用于將十字板剪切儀固定到安裝支架上的緊固環
·電源線12 Vdc
