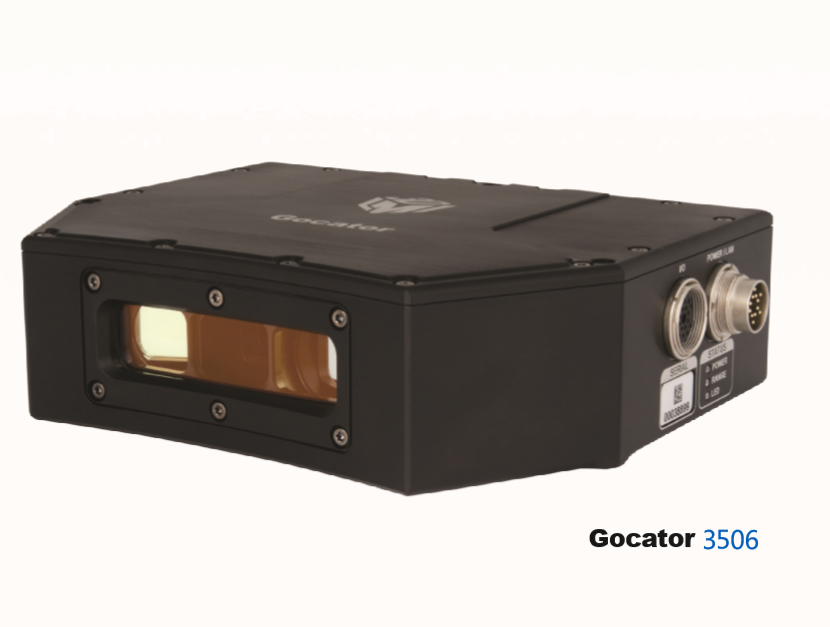

Gocator 3506 輪廓掃描傳感器
型 號：Gocator 3506
原產地：LMI
用 途：
Gocator 3506
輪廓掃描傳感器
性價比高的三維智能輪廓掃描傳感器
Gocator 3506是行業內分辨率較高的三維快照式傳感器。Gocator 3506的高分辨率和高重復性是微小部件及電子元件的高精度檢測的理想之選。
Gocator 3506是元美的在線自動檢測方案，它能夠?qū)潭繕?biāo)物僅進行一次曝光即可獲得數據，而不受運動控制機構帶來的任何影響。
·一次采集即可獲得三維點云數據
·采用藍色結構光獲得較高的三維測量精度
·內置豐富的三維測量工具
高精度
傳感器搭載500萬像素成像芯片，通過一次掃描即可獲得多處微小特征數據。這是如今行業內高分辨率、高精度的結構光傳感器。
獨立和擴展性
單個傳感器無需任何額外的控制器或者電腦即可實現三維測量的功能。通過Master可以輕松集成多個傳感器，組成三維測量網絡并實現更大的視野范圍。
易于使用
Gocator內置的圖形圖像界面給用戶提供了非常直觀的用戶體驗用戶可以使用任何web瀏覽器、電腦或操作系統。無需安裝額外的軟件。
堅固、緊湊、輕巧
Gocator IP67等級的外殼、小巧的外形以及輕巧的重量使其非常容易安裝在狹小空間內或者機械手臂上。
快速、靈活
傳感器采用新的控制芯片幫助用戶實現更快的涑度。對于對速度要求比較高的在線檢測客戶，可以在電腦端運行Gocator加速器來幫助Gocator 3506獲得更快的速度。
安全光源
基于LED光源的結構光傳感器比傳統激光傳感器更安全。更亮的LED光意味著更短的曝光時間，可使用戶更容易獲得較高的檢測速度。僅采用一只投影照明光源也較大的降低了散光所帶來的問題。

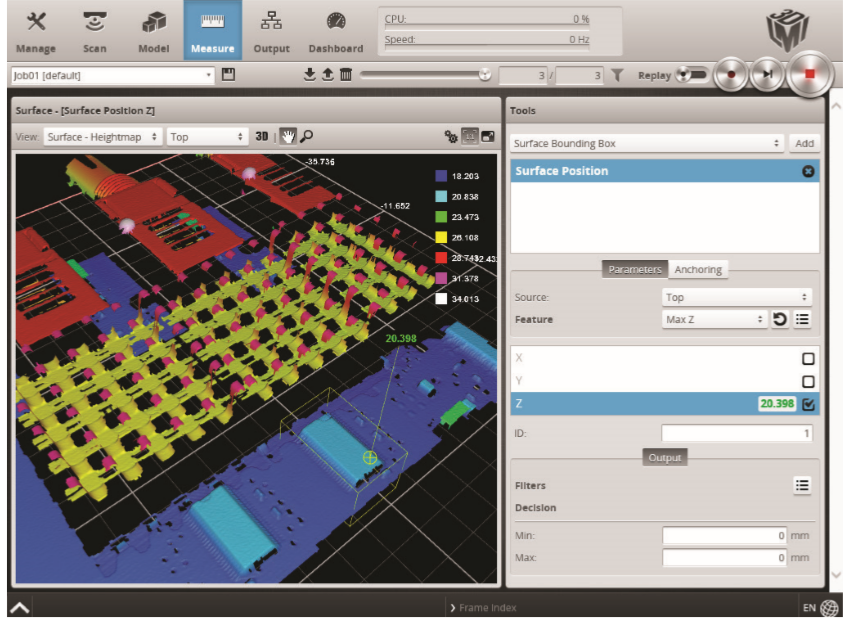

Gocator基于瀏覽器的圖形用戶界面
|
Gocator 3506系列型號 |
|
|
成像芯片分辨率 |
2×5MP |
|
安裝凈距離(CD)(mm) |
87 |
|
測量范圍MR（mm） |
25 |
|
視野(FOV)(mm) |
27×45-30×45 |
|
重復性Z(um) |
2 |
|
分辨率XY(mm) |
0.020(CE)-0.025(FE) |
|
外觀尺寸 |
49×136×170 |
|
重量 |
1.52 |
|
光源 |
藍色LED光（465 nm) |
|
接口 |
GigE千兆以太網 |
|
輸入 |
差分編碼器，外觸發 |
|
輸出 |
2個數字型號輸出，RS485串口（115K），1個模擬信號輸出（4-20mA） |
|
供電電壓 |
+24 - +48VDC（25W)，波動范圍+/-10％ |
|
機身防護 |
鋁合金全封密機身，IP67防護等級 |
|
工作溫度 |
0到50℃ |
|
儲藏溫度 |
-30到70℃ |
|
抗震性 |
頻率10-55Hz, X，Y，Z三個方向上1，5mm雙向振幅，每個方向持續2小時 |
|
抗沖擊性 |
15克重量進行半正弦沖擊，周期11ms，從X，Y，Z三個方向正負沖擊 |
|
內置三維測量工具及軟件 |
|
|
三維特征工具 |
開口類（如孔和槽），圓柱類，立柱類（帶螺紋和不帶螺紋）以及平面類 |
|
三維體積工具 |
體積，面積，邊框，位置（最小，最大，中心），橢圓和方向 |
|
掃描軟件 |
基于Web瀏覽器的GUI和開源SDK用于配置和實時三維可視化。開源SDK，本地驅動，以及與用戶程序集成的工業協議，三方圖像處理程序，PLC。 |
根據不同要求選擇不同編碼器 Master 810/2410
